Cột, tăng cường chùm

Tổng quan dự án

Dự án là cấu trúc nửa khung bảy lớp, nền tảng cọc là cọc ống chìm và cấu trúc trên sử dụng xi măng silicon 425 # phổ quát. Nó được phát hiện ra rằng độ bền xi măng đủ điều kiện trong 3 ngày và 7 ngày, nhưng độ bền xi măng không đủ điều kiện trong 28 ngày vì kiểm tra hiệu suất của cùng một lô xi măng. Kết quả thử nghiệm cho thấy sức mạnh của 1 ~ 3 lớp của hầu hết bê tông chùm và cột thấp hơn lớp sức mạnh thiết kế C25 ban đầu.

Sau khi nghiên cứu, nó được quyết định để tấm thép liên kết bên ngoài.

Tính toán khả năng mang của phương pháp tăng cường thép liên kết

fcmbx=fyAs+0.9fayAa—fy/As/Mu=fcmbx(h01-x/2)+ fy/As/(h01-as/)

fcmbx=fyAs+0.9fayAa—fy/As/

Mu = fcmbx (h01-x / 2) + fy / As / (h01-as /)

Tính toán chiều dài liên kết cho tăng cường tấm thép

L1≥2fayta / fcv

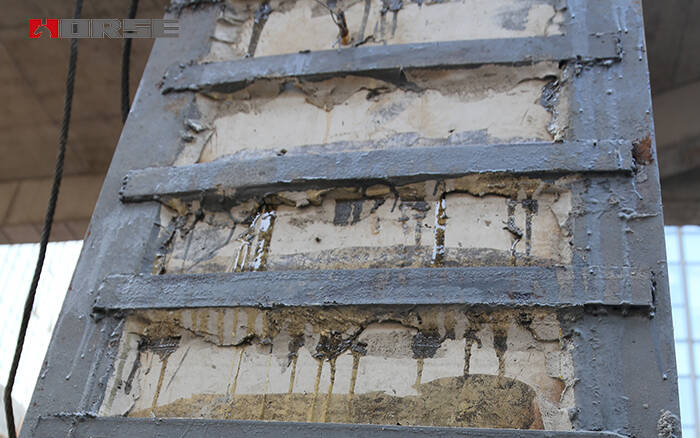

Củng cố các cột

Xem xét độ bền bê tông cột không đạt các yêu cầu thiết kế, khả năng mang của các cột và tỷ lệ nén trục ít hơn các yêu cầu tiêu chuẩn, các cột bê tông được củng cố bằng tấm thép và dán dưới hoặc cột như một toàn bộ đến đáy chùm, không chỉ cải thiện khả năng mang của cột, đáp ứng tỷ lệ nén trục, và có thể cải thiện hiệu quả bê tông căng thẳng biến dạng, cải thiện khả năng đàn hồi của cột

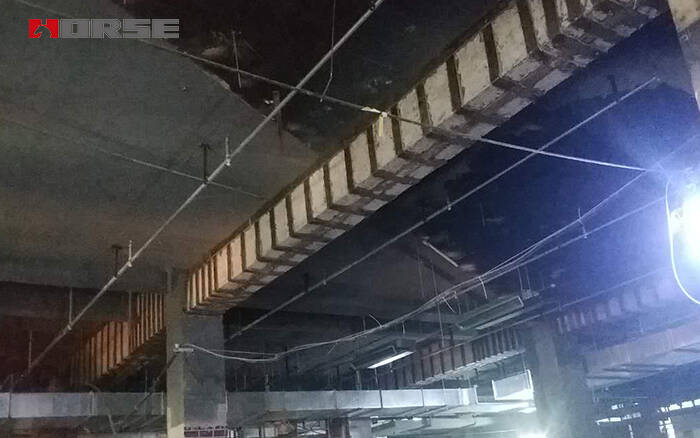

Củng cố chùm

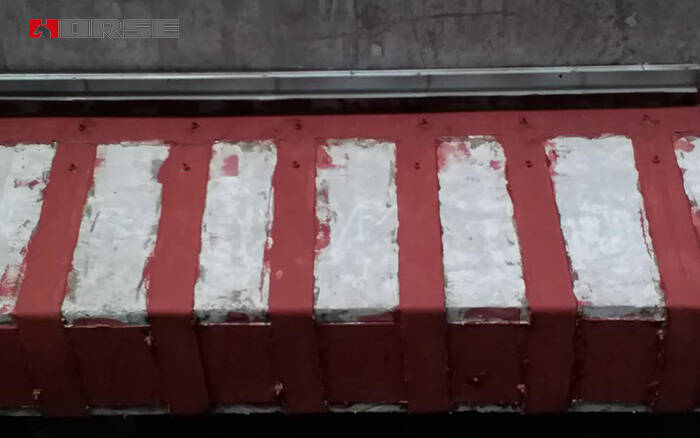

Việc củng cố và liên kết được sử dụng dưới hai hình thức, dưới cùng của chùm hoặc bên cạnh của chùm. Ở phần dưới của chùm, chúng ta phải phá hủy lớp sơn, để lại lớp bảo vệ gia cố và gắn tấm thép vào cạnh cột hoặc bên chùm. Bề mặt đo chùm không thể dán lên l / 3 cao hơn chiều cao chùm. Nếu chúng ta gặp cửa sổ và cửa, chúng ta có thể tránh nó.

Tăng cường chùm chính của hỗ trợ span bên

Dòng chùm chính của hỗ trợ mở rộng bên được củng cố theo nút khớp. Trong cột đầu tiên với tấm thép dày 3mm của một tấm, và sau đó dán mảnh tấm dày 6mm, kích thước là 600mm * 300mm, và với bu lông mở rộng thông qua tấm neo vào cột; sau đó chọn 6mm dày tam giác trục tấm hai khối được hàn trên cột tấm thép, kích thước tấm trục là 600mm x 600mm, cuối cùng ở cuối chùm được dán một tấm thép dày 3mm, kích thước 600mm * 300mm, dầm kết thúc thông qua tấm được hỗ trợ bởi tấm trục.

Củng cố chùm chính ở cả hai bên của cột giữa

Khung chính của khuôn khổ kỹ thuật là chùm liên tục. Mặt bên của các cột khung là cong. Đối với phía chùm, sàn được hỗ trợ bởi sàn. Các bên của phần trên nên treo xung quanh cột để dán tấm thép, và tấm thép nên được thiết kế cho 1: 3. Chiều rộng tấm thép dưới 100mm, để tăng cường hiệu ứng của một đệm trong tấm thép dán, uốn cong tấm thép, chặt chẽ bu lông, tấm khoảng cách tam giác và góc cột chùm được hình thành bằng cách lấp đầy vữa epoxy.
