Căng cường chùm và tấm

Tổng quan dự án

Dự án này là dự án cải tạo tòa nhà văn phòng mới của Ngân hàng Trung Quốc Bắc Kinh. Do sự thay đổi chức năng, cấu trúc địa phương của sáu, mười, mười ba và mười bảy lớp được củng cố và xây dựng lại.

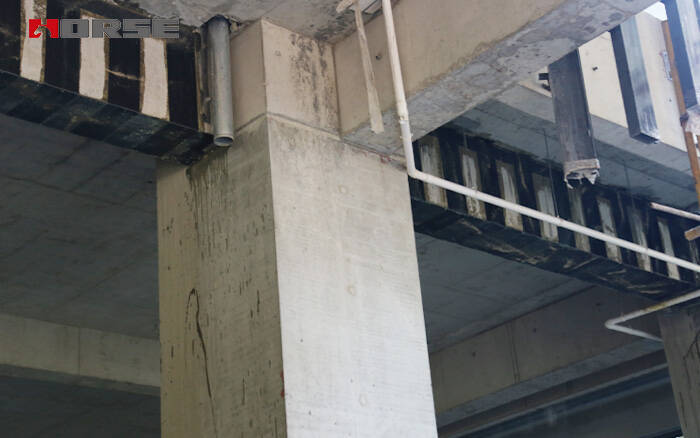

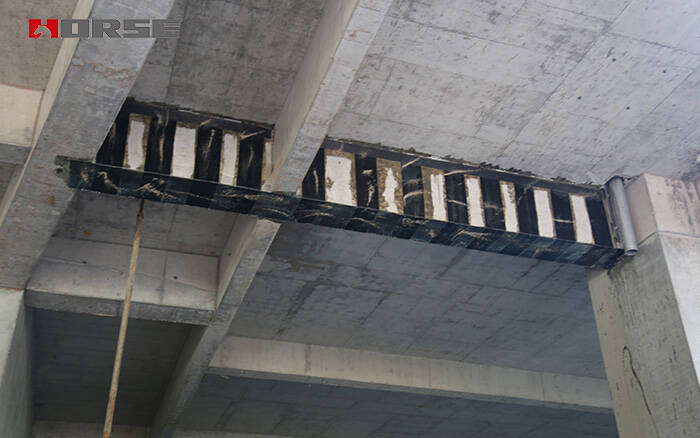

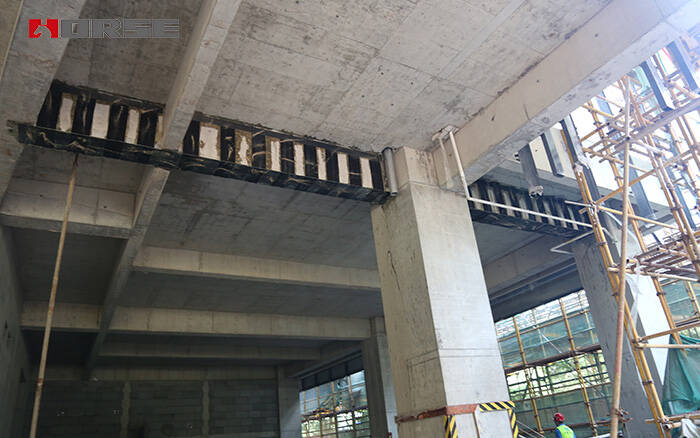

Vật liệu sợi carbon được sử dụng để củng cố cấu trúc, và trọng lượng mỗi đơn vị diện tích là 200g / m2. Xây dựng vải sợi carbon là hai lớp.

Yêu cầu thiết kế

 (1) giá trị tiêu chuẩn của tải trọng sống để tăng cường và xây dựng lại tấm sàn không được vượt quá 5KN / m2.

 (2) trước khi dính vải sợi carbon, các thành viên gia cố nên được dỡ tải, và các thành phần cấu trúc gốc nên được xử lý để tiết lộ cơ sở cấu trúc mới.

 (3) bề mặt của vải sợi carbon được bôi trơn với vữa. Giới hạn cháy của tất cả các thành phần được yêu cầu để đáp ứng các yêu cầu bảo vệ cháy cho cấu trúc chính của tòa nhà.

 (5) chìa khóa để cải thiện chất lượng của việc xây dựng là việc xây dựng thủ tục tiếp theo ở cuối mỗi quá trình trong việc xây dựng.

 (6) trong xây dựng trang trí, bị cấm phá hủy vải sợi carbon đã hoàn thành.

Nội dung xây dựng

 (1) sáu lớp (1-2) - (1-4) tấm dưới của trục / B-D được tăng cường bằng đôi 200g CFRP.

 (2) sáu lớp (1-2) - (1-5) / B-E 200g sàn CFRP được củng cố bằng CFRP hai tầng.

 (3) sáu lớp (1-2) - (1-4) / khung BE với tăng cường CFRP đôi 200g.

 (4) mười lớp (1-6) - (1-7) tấm dưới của trục / B-C được tăng cường bằng đôi 200g CFRP.

 (5) mười cấp (1-5) - (1-8) / A-D 200g tăng cường CFRP hai tầng trên đầu sàn.

 (6) mười lớp (1-5) - (1-8) / khung AD với tăng cường CFRP đôi 200g.

 (7) mười ba lớp (1-2) - (1-4) đáy của sàn / AC được tăng cường bằng đôi 200g CFRP.

 (8) mười ba cấp (1-2) - (1-4) / A-D 200g tăng cường CFRP hai tầng trên đầu sàn.

 (9) mười ba lớp (1-2) - (1-4) / khung AD với tăng cường CFRP đôi 200g.  (10) mười bảy (1-2) - (1-6) / trục A-B ở phía dưới của dán tăng cường sợi carbon loại 200g đôi.

 (11) mười bảy (1-2) - (1-6) / trục A-B ở phía dưới được dính vào bề mặt trên của gia cố vải sợi carbon đôi 200g.

 (12) mười bảy (1-2) - (1-6) / AC trục khung chùm của đôi 200g sợi carbon vải tăng cường dán.
