Củng cố và phục hồi chùm RC và cột

Căng cường chùm cột

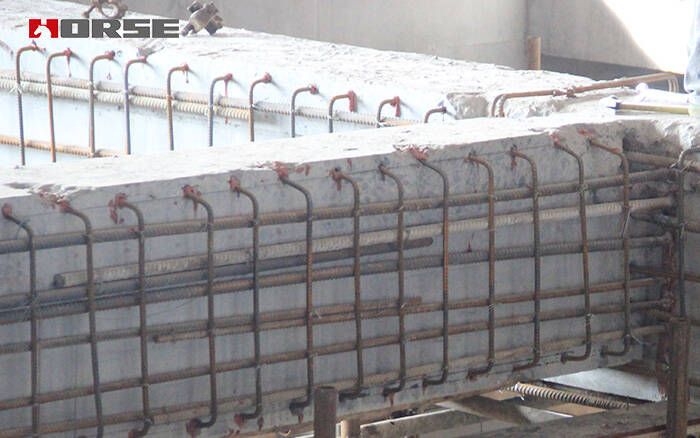

 (1) tăng cường chùm khung và chùm liên tục của 18.600M tầng được tăng cường bằng cách trồng thanh thép vào chùm bê tông hiện có, và các cắt chéo của chùm khung, chùm liên tục và chùm bê tông mới được mở rộng.

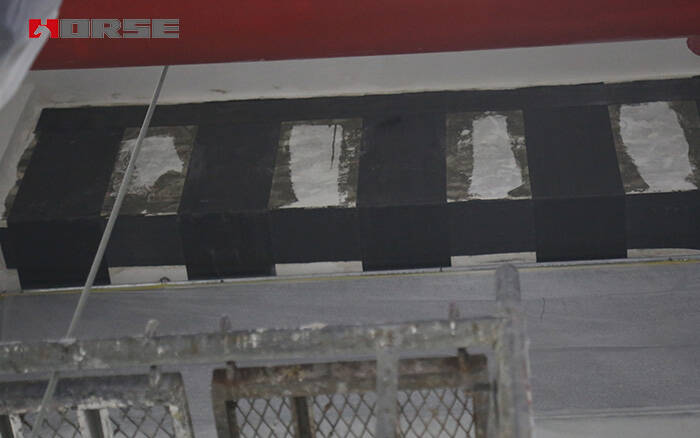

 (2) gia cố chùm khung 13.800M và chùm liên tục được củng cố bằng cách dính polymer gia cố sợi carbon (CFRP) ở đáy chùm bê tông ban đầu.

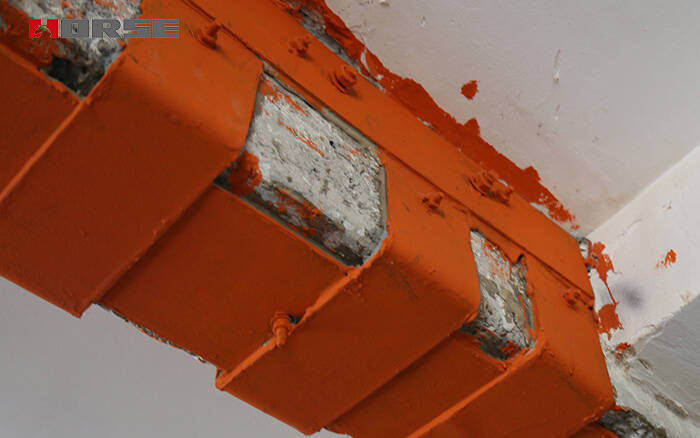

 (3) tăng cường của cột khung 7.500M được liên kết với tấm thép xung quanh cột khung ban đầu và được tăng cường bằng xi măng latex.

 (4) tăng cường chùm khung 7.500M và chùm liên tục được tăng cường bằng cách dính polymer tăng cường sợi carbon (CFRP) ở phía dưới và phía bên của chùm bê tông ban đầu.

Vật liệu tăng cường cấu trúc

 (1) Vải sợi carbon HM

 (2) HM thép tấm keo

 (3) HM đúc thép tấm keo

 (4) HM neo keo

 (5) HM sợi carbon vải keo

 (6) thép thép

 (7) tấm thép

 (8) vữa xi măng
