Tăng cường dầm hộp liên tục

Tổng quan dự án

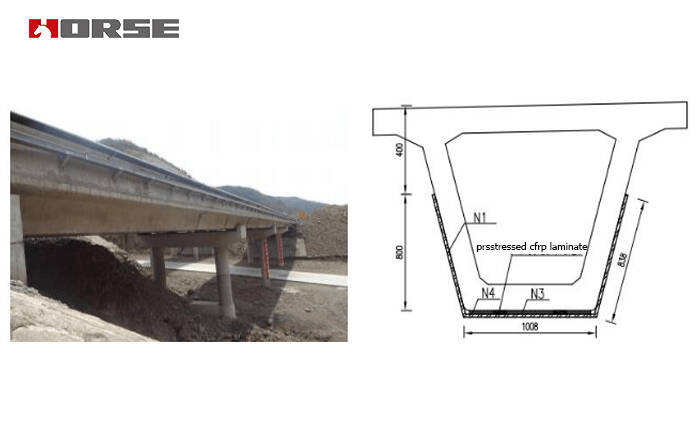

Cầu có chiều dài đầy đủ 86m, chiều rộng đầy đủ 12,5m và chiều rộng ròng 11,5m. Sự kết hợp rộng rãi là 4 * 20m, cơ cấu trên là dầm hộp liên tục bê tông bị căng thẳng trước lắp ráp, và 4 chùm được sắp xếp ngang; cấu trúc thấp hơn là bến tàu cột; sàn cầu bê tông nhựa đường được vải.

Các bệnh chính

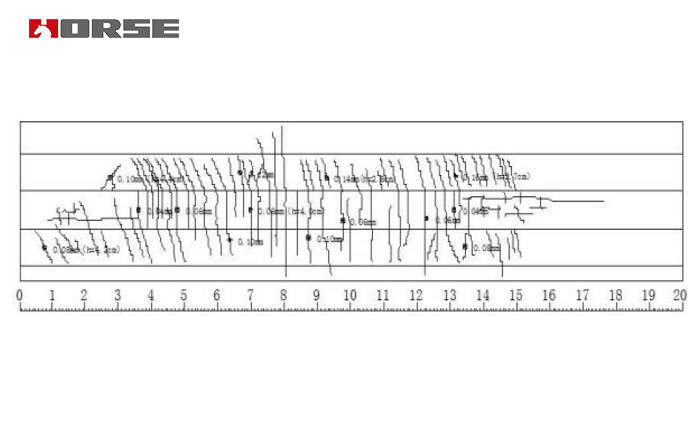

Có 33 vết nứt ngang và 2 vết nứt nghiêng ở sàn dầm hộp 4-4 #, chiều rộng vết nứt tối đa là 0,06mm và có 27 vết nứt nghiêng ở cắt ngang 0-1 / 4 của bến tàu 3 # ở cả hai bên. Từ cắt ngang 3/8-5/8 của bến tàu 3 #, có 19 vết nứt dọc và 41 vết nứt nghiêng, và một số vết nứt mở rộng đến tấm bích và chiều rộng tối đa 0,16mm được mở rộng.

Thử nghiệm tải và phân tích bệnh

Các thử nghiệm tải trên khoảng thời gian 3 và 4 của cây cầu cho thấy rằng cây cầu không có bất thường rõ ràng trong thử nghiệm tải. Thông qua sự tương phản bên của độ lệch, căng thẳng và tính rời rẽ dữ liệu của dầm hộp, độ lệch và căng thẳng của dầm hộp 4-4 # lớn hơn một chút trong chùm hộp 4-1 # so với dầm hộp đối xứng trong quá trình thử nghiệm, cho thấy độ cứng của dầm hộp 4-4 # hơi yếu.

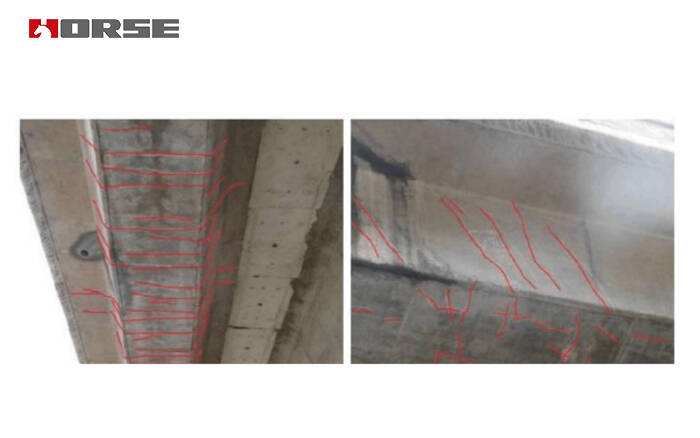

Có các vết nứt dày đặc, dọc và nghiêng trong thanh hộp 4-4 #. Từ việc phân phối các vết nứt, chỉ có chùm hộp 4-4 # trong chùm hộp 16 của cây cầu tạo ra các vết nứt, thuộc về một số trường hợp, và các vết nứt chủ yếu được phân phối ở trung tâm của khoảng thời gian giữa. Theo đặc điểm căng thẳng của chùm liên tục, được suy luận rằng các vết nứt được hình thành trước khi hệ thống cấu trúc được chuyển đổi, và sau đó các vết nứt được phân tích từ số lượng và phân phối của các vết nứt, và các vết nứt là các vết nứt căng thẳng cấu trúc. Tóm lại, có suy đoán rằng các vết nứt trong dầm hộp 4-4 # là do lực căng thẳng trước (mất mát) không đủ hoặc sức mạnh bê tông trong quá trình xây dựng.

Kế hoạch tăng cường và công nghệ xây dựng

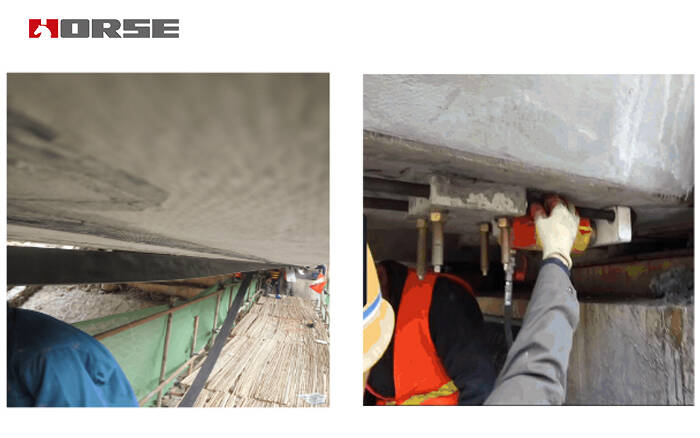

Không đủ độ cứng, sử dụng lớp ép CFRP trước

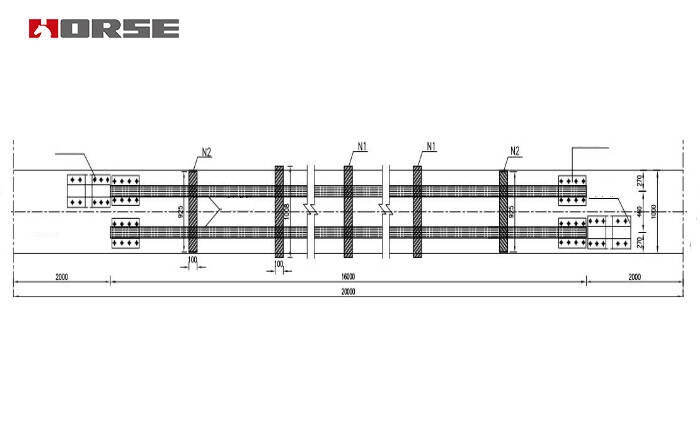

Chiều dài của thành phần 20m. Chiều dài của sợi carbon laminate là 16m

Theo sự phân phối của các vết nứt và đặc điểm căng thẳng của dầm hộp, 2pic 1,4mm dày 100mm rộng CFRP laminate được sắp xếp.
