Tăng cường chùm và cột

Tổng quan sản phẩm

Dự án bắt đầu xây dựng trong nửa đầu năm 2003. Dự án là một cấu trúc nửa khung 7 tầng. Nền tảng đống là đống đắm đống, và cấu trúc trên sử dụng xi măng 425 #. Do cùng một lô kiểm tra hiệu suất xi măng, được phát hiện rằng độ bền xi măng 3 ngày và 7 ngày là đủ điều kiện, nhưng độ bền xi măng 28 ngày không đủ điều kiện. Vì lý do này, đơn vị kiểm tra của đơn vị kiểm tra trình độ sử dụng phương pháp hồi phục siêu âm để kiểm tra cột dưới cùng của dự án. Kết quả thử nghiệm cho thấy sức mạnh của 1 ~ 3 lớp của hầu hết bê tông chùm và cột thấp hơn lớp sức mạnh thiết kế C25 ban đầu.

Hai kế hoạch

Một là tăng phương pháp cắt chéo, nhưng xây dựng phức tạp và thời gian xây dựng dài. Một số bức tường gạch đã được xây dựng, điều này sẽ gây lãng phí tái chế.

Xem xét tính khẩn cấp của dự án, các điều kiện xây dựng được hạn chế sau khi chiếm đóng, và để giảm chi phí tăng cường, các kế hoạch thứ hai được thông qua: phương pháp tăng cường bằng tấm thép dính.

Dựa trên

 (1) tính toán khả năng mang của phương pháp tăng cường dải thép liên kết:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu = fcmbx (h01-x/2) + fy/As/ (h01-as/)

 (2) tính toán chiều dài liên kết của tăng cường tấm thép:

L1 > 2fayta / fcv

Theo đặc điểm của dự án, các phương pháp sau đây được áp dụng để củng cố các cột và chùm.

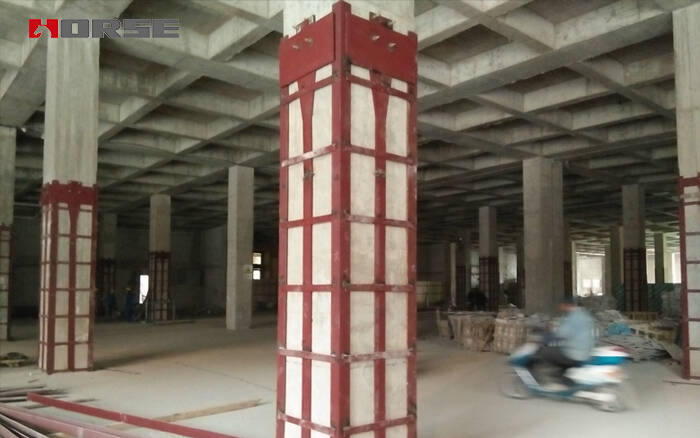

1. Tăng cường cột:

Xem xét rằng sức mạnh của bê tông cột không thể đạt được các yêu cầu thiết kế, khả năng mang của tỷ lệ nén trục và cột không thể đáp ứng các yêu cầu tiêu chuẩn. Tăng cường cột bê tông được gắn kết với đáy chùm hoặc đáy của tấm để là một toàn bộ với cột ban đầu, không chỉ cải thiện khả năng mang của cột, đáp ứng tỷ lệ áp suất trục, mà còn cải thiện hiệu quả sự thay đổi của bê tông.

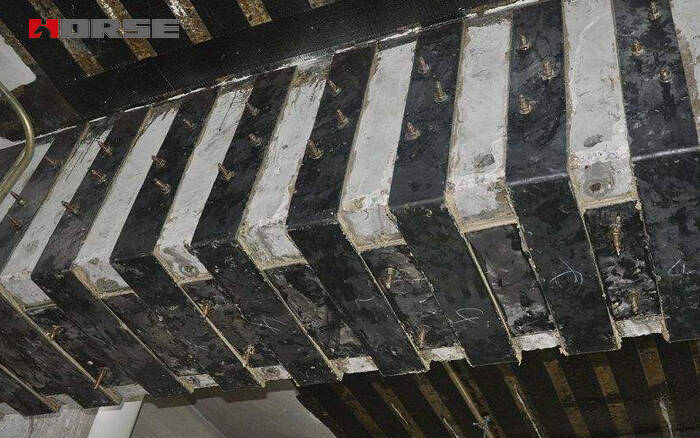

2.Beam reinfrocement:

Dán tấm thép trên đáy chùm hoặc phía chùm. Ở phía dưới của chùm chùm (phải được gõ lớp bàn chải, để lại lớp bảo vệ thép) dính vào tấm thép cho đến khi cột hoặc cạnh chùm chùm, dán bề mặt chùm chùm không được cao hơn chiều cao chùm chùm l / 3 (có thể tránh cửa và cửa sổ).

3. Tăng cường chùm chính của hỗ trợ kéo dài bên

Đầu tiên dán một mảnh tấm thép dày 3mm trên cột, và sau đó dán một mảnh tấm thép dày 6mm trên tấm thép, kích thước là 600mm x 300mm, và bu lông mở rộng được thâm nhập qua cột neo tấm thép, và sau đó hai mảnh tấm trục hình tam giác dày 6mm được hàn trên tấm thép gắn vào cột, kích thước tấm trục là 600mm x 600mm, và sau đó dày 3mm được dán ở phía dưới của đầu chùm. Tấm thép là một mảnh có kích thước 600mm * 300mm, do đó đầu chùm được hỗ trợ bởi tấm thép trên tấm nách.

4. Tăng cường chùm chính ở cả hai bên của cột giữa

Chùm chính của khung kỹ thuật là một chùm liên tục. Bên của cột khung được hỗ trợ bởi tấm ở bên chùm, và tấm thép nên được gắn vào phía trên của chùm. Như hiển thị trong Hình bảy, thiết kế của tấm thép là 1: 3. Chiều rộng của tấm thép dưới 100mm. Để tăng cường hiệu ứng liên kết của tấm thép, tấm đệm được đặt tại vị trí uốn cong của tấm thép, bu lông neo được cố định với bu lông neo, và khoảng trống tam giác được hình thành bởi góc giữa tấm thép và cột chùm được lấp đầy vữa epoxy.
