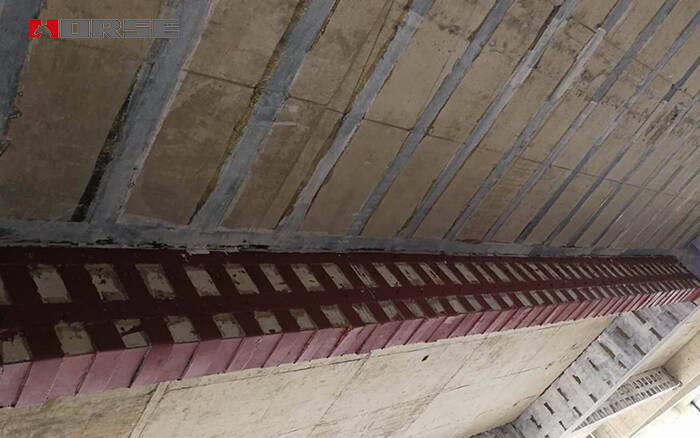

Tăng cường chùm xây dựng bằng tấm thép dính

Tổng quan dự án

Dự án này nằm ở Pixian, thành phố Chengdu, là một tòa nhà 31 tầng trên mặt đất với tầng hầm hai tầng. Cấu trúc tường cắt bê tông thép được sử dụng. Loại pháo đài địa chấn của xây dựng là lớp C, lớp an toàn của cấu trúc xây dựng là lớp hai; lớp thiết kế nền tảng là lớp A; khung và tường cắt là lớp hai, trong sử dụng bình thường Trong điều kiện này, tuổi thọ thiết kế của cấu trúc tòa nhà là 50 năm.

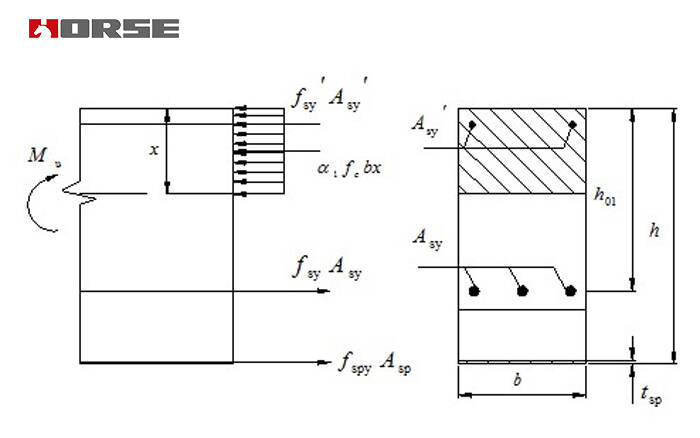

Ba lớp và 21 trục của tòa nhà thương mại và dân cư 5 # vượt qua trục L KL22, với chiều dài ròng 4,4 mét, cao 750mm và rộng 450mm. Do khoan thủy lực, thanh thép ở phần dưới của chùm được phá vỡ hoàn toàn ở khoảng cách từ ghế hỗ trợ 7cm. Tổng cộng là 3D20. có lực phản lực hỗ trợ trong chùm khung ở cơ sở khung, và chùm chủ yếu nằm ở phần trên của chùm. Vì vậy, việc tăng cường chùm được tăng cường bằng phương pháp tăng cường tấm thép dính.

Hệ thống củng cố cấu trúc

• Tấm thép Q235b

• dính thép tấm

• dính neo

• bu lông neo M8

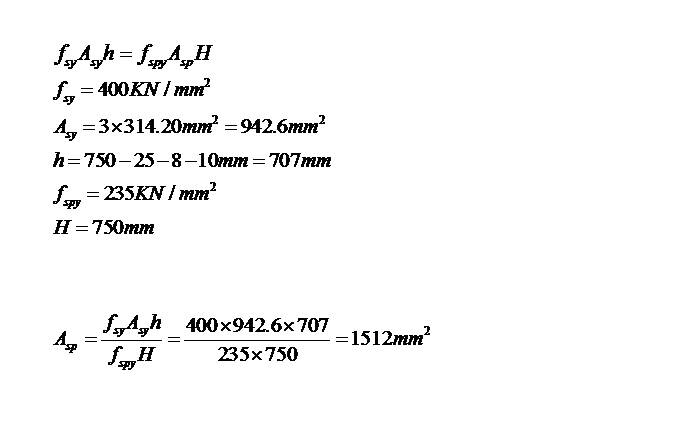

vì vậy chiều rộng của tấm thép: 250mm; độ dày của tấm thép là 6mm.
