Lắp đặt lại chùm

Tổng quan dự án

Tòa nhà là một tòa nhà cao tầng với cấu trúc tường cắt khung và tấm chùm đúc tại chỗ. Theo nhu cầu của chức năng sử dụng, sàn địa phương của lớp 20 ~ 24 là để tăng chiều cao của khoảng trống. Phần dưới của chùm cấu trúc cần được loại bỏ khỏi kích thước ban đầu dựa trên kích thước 13cm để chuyển đổi. Bằng cách này, kích thước của chùm gốc sẽ giảm và thanh căng thẳng ở dưới cùng của chùm cũng nằm trong phạm vi của mài.

Phân tích tính toán cho thấy sự thất bại của thanh tăng cường theo chiều dọc ở đáy chùm và thiệt hại đối với dây chuyền sẽ ảnh hưởng nghiêm trọng đến khả năng uốn cong và cắt của chùm cấu trúc và ổn định độ cứng tổng thể của cấu trúc. Do đó, các chùm cấu trúc nên được củng cố để đáp ứng các yêu cầu sử dụng và an toàn của cấu trúc.

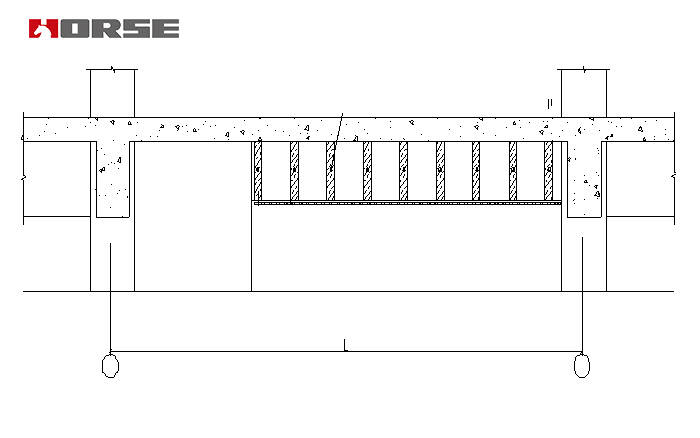

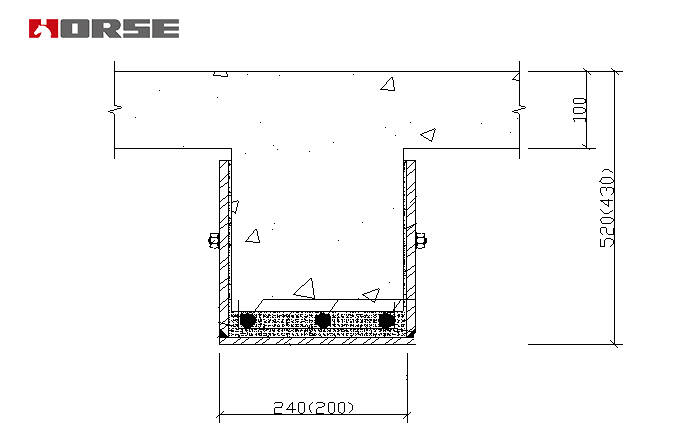

Kế hoạch được củng cố bằng cách đặt một lớp tấm thép dày 5mm và vòng U trên đáy chùm và tiêm nhựa tấm thép epoxy cấu trúc.
