Củng cố cột và chùm

Tổng quan dự án

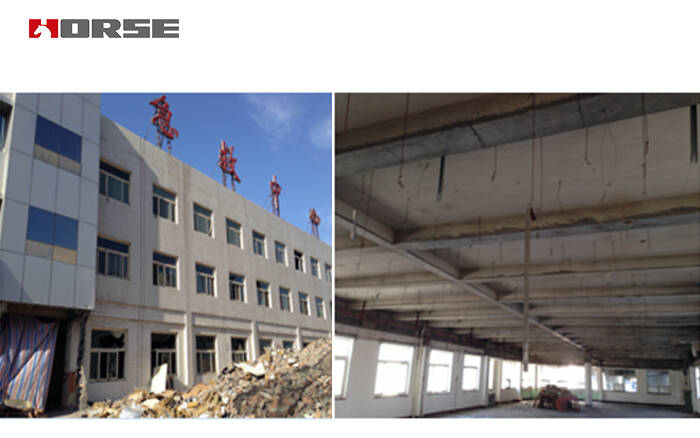

Củng cố và cải cách tòa nhà bệnh viện. Cấu trúc ban đầu của tòa nhà là cấu trúc khung ba tầng, hình thức nền tảng là nền tảng dải cột. Tòa nhà dài khoảng 62m, rộng khoảng 15m, với diện tích khoảng 4160m2 và chiều cao mái nhà 11.700m. Theo nhu cầu của các đơn vị xây dựng để thêm tăng cường và tái xây dựng tầng, toàn bộ cấu trúc được tăng một lớp từ ba tầng ban đầu lên bốn tầng. Đồng thời, để đáp ứng nhu cầu chức năng, một phần của việc mở rộng được thực hiện. Tăng cầu thang và thang máy. Sự mở rộng là năm tầng. Hình thức cấu trúc là tường cắt khung.

Bởi vì tòa nhà không đáp ứng các yêu cầu sử dụng hiện có và các lý do khác, đơn vị xây dựng có ý định thực hiện nâng cấp tầng. Do đó, trong việc tăng cường này, tòa nhà được thay đổi từ cấu trúc khung ba tầng sang cấu trúc tường cắt khung bốn tầng, và bố trí cấu trúc và tải có những thay đổi lớn. So với thiết kế tăng cường chung, dự án tái xây dựng có các đặc điểm sau:

• Hiệu suất vô động đất của cấu trúc ban đầu đã không thể đáp ứng các yêu cầu mã hiện có, và toàn bộ tăng cường động đất là cần thiết.

• Dự án tái thiết cần thêm một lớp cấu trúc, vì vậy trọng lượng của cấu trúc tăng nhiều hơn và lực động đất sẽ tăng tương ứng. Việc tăng cường vải carbon liên kết và tăng cường tấm thép sẽ hạn chế khả năng mang động đất của cấu trúc. Do đó, cần phải sử dụng phần mở rộng tăng cường để củng cố nền tảng cấu trúc và cột khung và chùm và các thành viên quan trọng khác để đáp ứng các yêu cầu thiết kế

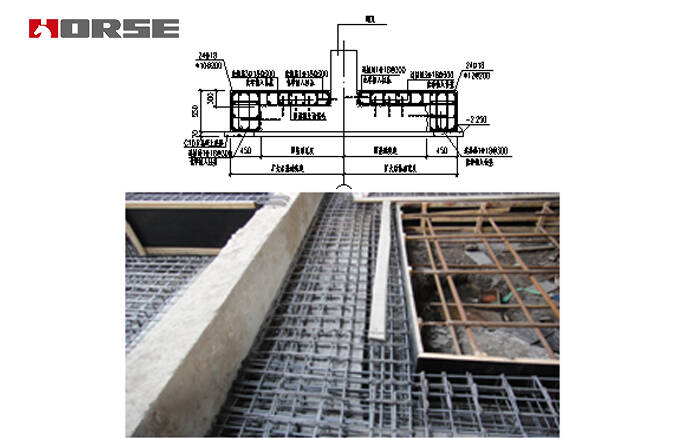

Tăng cường nền tảng bằng cách mở rộng cắt chéo

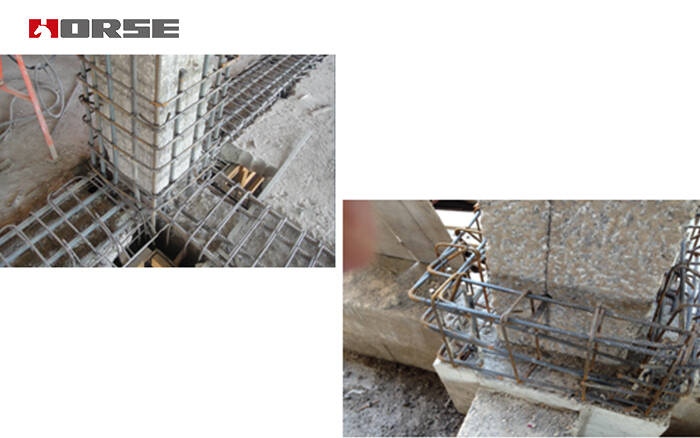

Củng cố cột khung với phần mở rộng

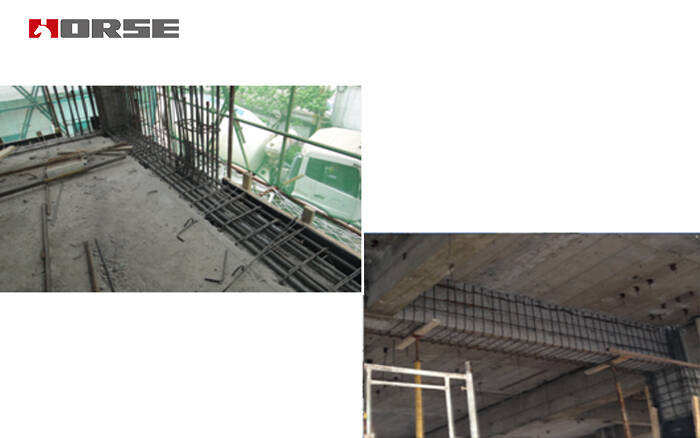

Tăng cường chùm khung

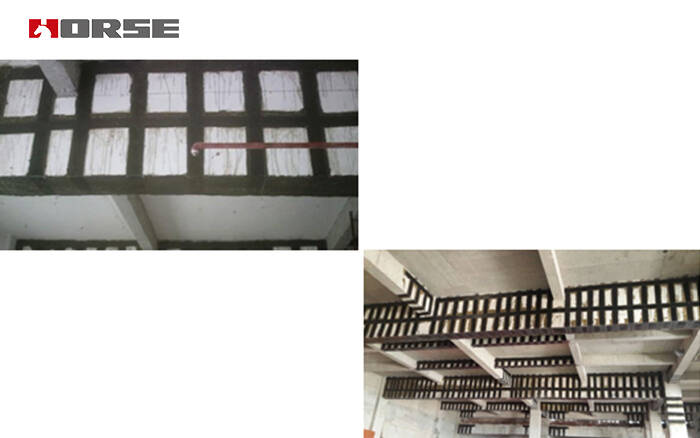

Tăng cường chùm khung bằng vải sợi carbon

Sau khi thêm tầng và điều chỉnh động đất, khả năng mang của các thành viên quan trọng như chùm khung, cột khung và nền đáp ứng các yêu cầu. Ngoài ra, hiệu suất an toàn vô động của cấu trúc cũng được cải thiện, đặc biệt là trong dự án này, được sử dụng trong việc xây dựng xây dựng bê tông của phần của cột khung, đã giải quyết thành công vấn đề chùm và cột.
