Tăng cường slab

Theo yêu cầu thiết kế, trong mái nhà ngầm ba tầng của nhà để xe 4 #, trục 4-17 / trục 4-G phía nam của dây đai sau đổ trục 4-H, thanh sắt bao bổ sung ban đầu được thiết kế là HRB400 25 @ 200 và xây dựng trang web là HRB400 14 @ 200. Do đó, cần phải áp dụng một số biện pháp tăng cường để củng cố cấu trúc sàn. Xem xét dính dán tấm thép để tăng cường.

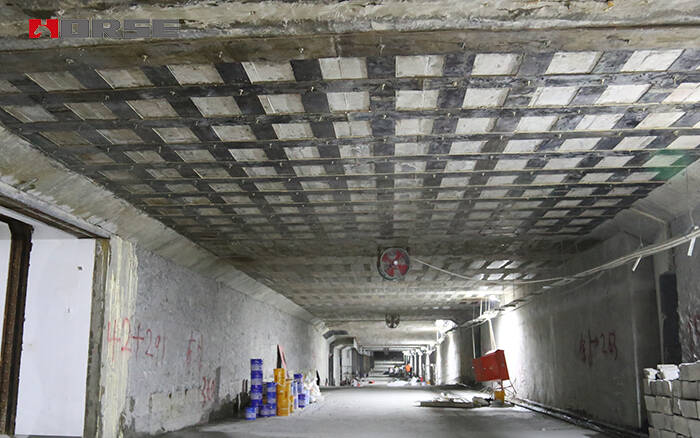

Tăng cường tấm bằng cách dính tấm thép

Theo diện tích tăng cường ngang tối đa: As= 25@200-14  @ 200 = 490,9-153,9 = 337mm2

Theo thông số kỹ thuật của thanh gia cố và tấm thép Q235B, sức mạnh thiết kế của thanh gia cố là: fy = 360N / mm2, sức mạnh của vải sợi carbon: Ff = 210N / mm2

  Af × Ff  =Asfy 

  Af =  fy × Như  / Ff      

= 360 ×337/210       

= 577.72mm2 

   B = 577,72 / 150 = 3,86mm   ＜5mm
