Gia cố tấm

Theo yêu cầu thiết kế, mái ngầm ba tầng của gara 4#, trục 4-17/trục 4-G ở phía Nam băng tải đổ bê tông sau trục 4-H, thanh thép che phủ bổ sung ban đầu được thiết kế là HRB400 25@200, và kết cấu tại công trường là HRB400 14@200. Do đó, cần áp dụng một số biện pháp gia cố để tăng cường kết cấu sàn. Cân nhắc việc dán tấm polymer gia cường sợi carbon (CFRP) để gia cố.

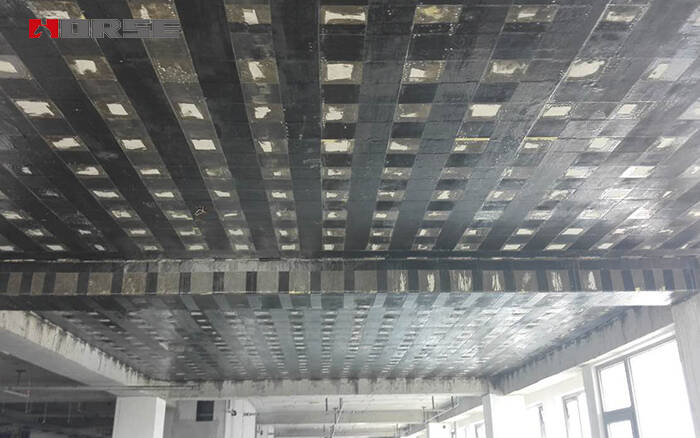

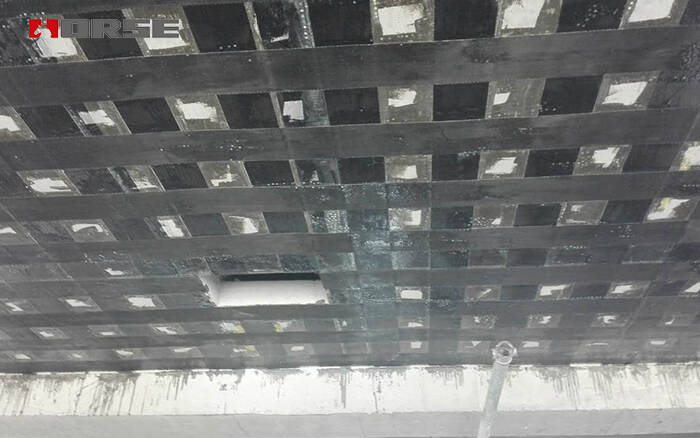

Tấm gia cường polyme gia cường sợi carbon (CFRP) cho sàn

Theo diện tích gia cường ngang tối đa

As =25@200-14@200

   =490.9－153.9

   =337mm²

Theo chỉ số kỹ thuật của thanh thép và sợi carbon, cường độ thiết kế của cốt thép là: fy=360N/mm2

Độ bền thiết kế sợi carbon: Ff=3400N/mm2

 Af×Ff =Asfy

  Af = fy×As / Ff

     = 360×337/3400

     = 35.69mm²

    B=35.69/0.167=213.72mm²  ＜300mm²

Sau khi cắt gấp 15%, diện tích mặt cắt ngang của sợi carbon là:

150×2×0.85=255mm² ＞213.72mm²

Do đó, ở phía nam của dải sàn đúc sẵn, tấm polyme gia cường sợi carbon (CFRP) hai lớp rộng 150 mm, dài 200 mm được dán để đáp ứng các yêu cầu gia cố.
