Gia cố dầm

Khảo sát kỹ thuật

Nhà ăn trường trung học cơ sở số 1 Bắc Kinh Diên Khánh gồm một đoạn và hai phần. Công trình kết cấu gạch bê tông hai tầng được Ủy ban Xây dựng huyện Diên Khánh xây dựng vào năm 1998, và công trình thứ hai là kết cấu khung bê tông được xây dựng vào năm 2005. Năm 2008, Công ty TNHH Xây dựng Chu Phúc Bắc Kinh đã tiến hành đánh giá địa chấn của nhà ăn, xác định rằng công trình không đáp ứng các yêu cầu về khả năng chống động đất, đã đưa ra phương án gia cố cho nhà ăn. Một phần của kết cấu gạch bê tông, phần phòng điều hành nhà ăn phía bắc được gia cố bằng tấm tường, gia cố dầm bằng tấm thép liên kết, gia cố cột bằng tiết diện mở rộng, tuổi thọ thiết kế của gia cố là 40 năm. Kết cấu khung hai tầng, cột được gia cố bằng thép bọc ngoài, dầm được gia cố bằng tấm thép liên kết, tuổi thọ thiết kế là 50 năm. Sau khi không gian xây dựng không đủ, không thể xây dựng, thay vào đó là gia cố vải FRP, gia cố địa chấn nhà ăn và xây dựng chuyển đổi để sử dụng cho trường học trong kỳ nghỉ hè, ngày 30 tháng 6 năm 2010, ngày 1 tháng 9 năm 2010, nhà ăn theo lịch trình cho học sinh nấu ăn, ngày 15 tháng 9 năm 2010, tất cả đã hoàn thành.

Phạm vi gia cố

Diện tích xây dựng của dự án này là 3117,85 mét vuông, trong đó cốt thép tường là 560 mét vuông, cốt thép tiết diện mở rộng là 63 mét vuông, cốt thép liên kết dầm là 890 mét vuông, cốt thép vải FRP là 260 mét vuông, cốt thép bên ngoài là 410 mét vuông.

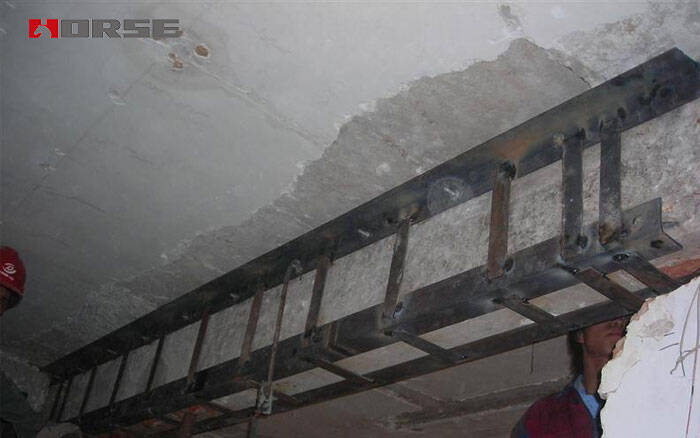

Gia cố dầm bê tông bằng tấm thép

Principle of bonded steel plate reinforcement

Cốt thép liên kết là việc sử dụng tấm thép kết dính kết cấu để gia cố hoặc tăng cường cường độ của kết cấu bê tông và cải thiện độ an toàn của kết cấu. Tấm thép và thành phần ứng suất bê tông phối hợp với nhau, giúp cải thiện đáng kể cường độ của thép ban đầu, đặc biệt là độ bền và khả năng chống mỏi. Ví dụ, nếu khoan một lỗ trên tường, có thể dán thép vào thành bên của lỗ để đóng vai trò như một cột ẩn, và bề mặt của kết cấu ngang dầm-sàn có thể dán thép để tăng hiệu ứng của lưới thép.

Phương pháp này ít ảnh hưởng đến sản xuất và tuổi thọ, không ảnh hưởng đáng kể đến hình dáng và khe hở ban đầu của kết cấu. Khi kết cấu của đoạn uốn cong âm của mối nối khung khó xử lý, phương pháp điều chỉnh cục bộ thường được sử dụng để gắn chặt đáy dầm trước. Phương pháp này phù hợp để gia cố các cấu kiện chịu uốn hoặc chịu kéo dưới tải trọng tĩnh và trong môi trường làm việc có nhiệt độ không quá 5-60 độ C, độ ẩm tương đối không quá 70% và không bị ăn mòn hóa học. Nếu không, cần áp dụng các biện pháp bảo vệ hiệu quả.

Các loại và phương pháp dán tấm thép

Gia cố dầm

Một phần là kết cấu bê tông gạch, dầm chính và dầm phụ được gia cố bốn mặt. Tức là, vòng chữ U của dầm được dán vào sàn ở phía dưới dầm, sau khi keo kết cấu hoàn thiện, được dán vào dầm, rồi dán vào đỉnh dầm (< chiều rộng dầm), và được neo bằng bu lông nở, tất cả bu lông nở đều được phân phối theo hình quả mận.

Gia cố dầm

Trong kết cấu bê tông, dầm được gia cố bằng thanh giằng chữ U và neo bằng bu lông nở. Tất cả bu lông nở đều có hình quả mận.

Gia cố dầm tại các mối nối biến dạng

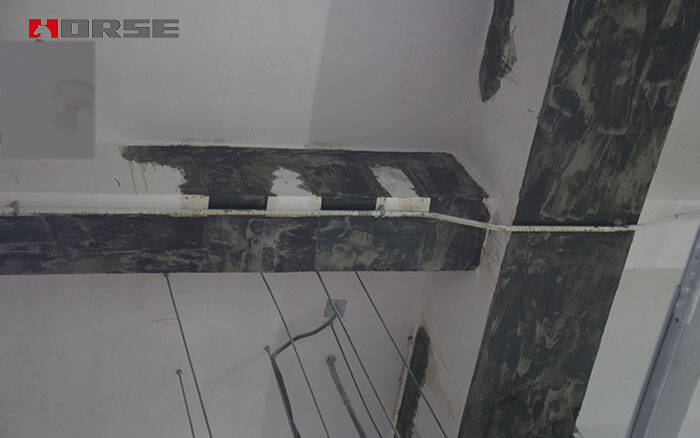

Một đoạn dầm trục 1-12 tại mối nối biến dạng ban đầu được thiết kế để gia cố bằng đai chữ U. Do khoảng cách giữa các mối nối biến dạng chỉ 15 cm, không gian thi công không đủ và không thể lắp đặt bu lông neo. Sau khi điều chỉnh thiết kế, vòng chữ U của mối nối biến dạng được gia cố bằng vải FRP.
