Gia cố cột
Gia cố kết cấu - gia cố cột
Quấn cột bằng vải sợi carbon một chiều, bọc thép cho cột, phương pháp gia cố mở rộng tiết diện để gia cố cột
Thích hợp để gia cố các cột bê tông cốt thép cần cải thiện khả năng chịu cắt và độ dẻo tổng thể của các cấu kiện.

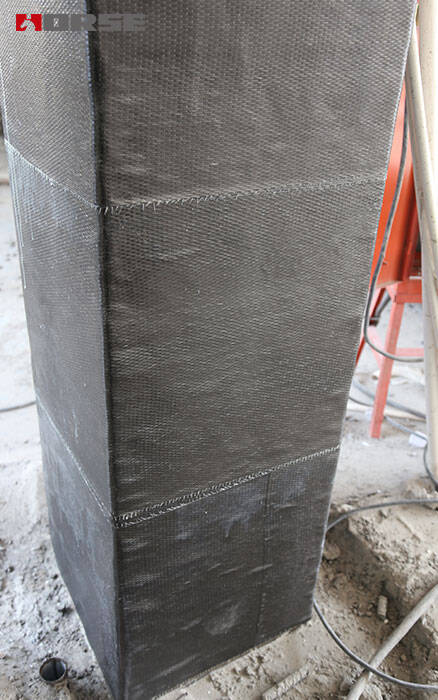

Yêu cầu thiết kế và thi công gia cường cột bằng vải sợi carbon
A. Đối với cấu kiện bê tông cốt thép, cấp cường độ bê tông đo tại hiện trường không được thấp hơn C15, và cường độ liên kết chịu kéo của bề mặt bê tông không được thấp hơn 1,5 MPa.
B. Vật liệu composite polyme gia cường sợi carbon (CFRP) được dán trên bề mặt cấu kiện bê tông không được tiếp xúc trực tiếp với ánh nắng mặt trời hoặc các tác nhân gây hại, và bề mặt của chúng phải được bảo vệ.
Phân tích chi tiết việc gia cường cột bằng vải sợi carbon
A. Số lớp vải sợi có gia cường chu vi không được ít hơn 2 lớp đối với tiết diện tròn, nhưng không được ít hơn 3 lớp đối với tiết diện vuông và chữ nhật.
B. Chiều rộng chồng chéo giữa các lớp trên và dưới của đai chu vi không được nhỏ hơn 50 mm, chiều dài kéo dài của điểm cắt chu vi của vải sợi không được nhỏ hơn 200 mm, và vị trí chồng chéo của các dải phải so le nhau.
C. Chất lượng liên kết giữa vải sợi và bê tông có thể được kiểm tra bằng cách gõ nhẹ bằng búa hoặc ấn nhẹ bề mặt vải sợi carbon bằng tay. Tổng diện tích liên kết hiệu quả không được nhỏ hơn 95%.

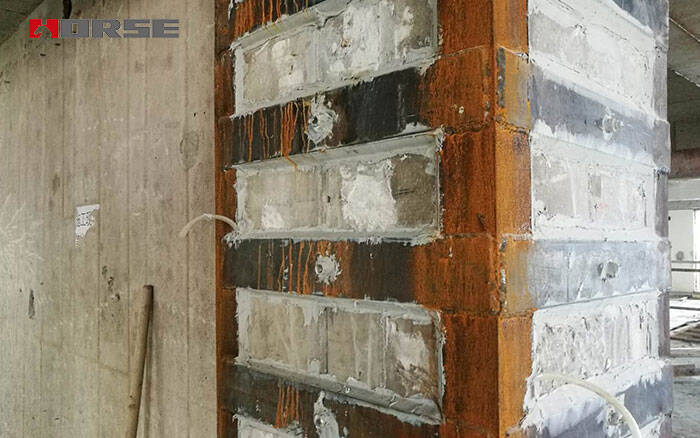

Phương pháp gia cố vỏ thép tốt hơn cho vấn đề cốt thép dọc của cột bê tông không đủ, có thể chia thành hai dạng: cốt thép tấm liên kết ngoài và cốt thép tiết diện kín không liên kết theo kết cấu ban đầu; cả hai phương pháp đều có thể cải thiện đáng kể khả năng chịu lực và khả năng chống động đất của cột bê tông cốt thép.
Yêu cầu thiết kế và thi công cột gia cường bằng thép bọc
A và thép góc gia cường không được nhỏ hơn L75 * 5.
B. Khi cột ban đầu được gia cường bị hư hỏng nghiêm trọng và không còn khả năng chịu lực tiếp theo, có thể bỏ qua tác động của cột, toàn bộ tải trọng sẽ do khung thép chịu.
C. Cả hai đầu của thép góc bọc phải được kết nối và neo chắc chắn. Đầu dưới của thép góc phải được neo vào móng. Đầu giữa phải xuyên qua sàn của mỗi tầng và đầu trên phải kéo dài đến đáy tầng trên hoặc mái của sàn được gia cường.
D. Khi cột được gia cường bằng thép tiết diện bọc ngoài, các cạnh và góc của mặt cắt ngang của cấu kiện ban đầu phải được mài thành các góc bo tròn với bán kính r lớn hơn hoặc bằng 7 mm. Việc tiêm thép liên kết bên ngoài phải được thực hiện sau khi hàn khung thép.

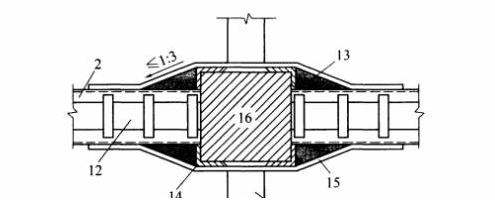

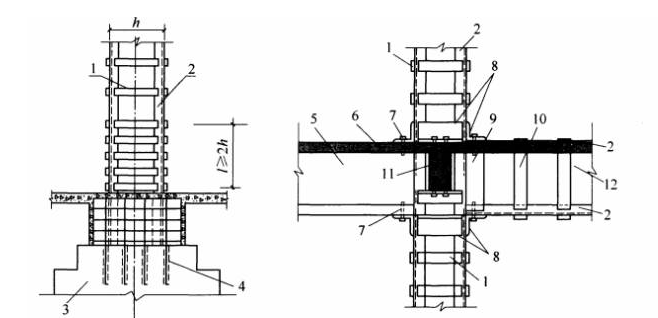

Phân tích chi tiết việc gia cố cột bằng vỏ thép
A. Đối với phần gia cố cột dưới, đầu cốt thép góc phải được neo vào đỉnh móng kết cấu ban đầu. Đối với cốt thép góc chôn trong đất nền, cần đổ bê tông bao quanh để chống gỉ.
B. Khi cột bê tông cốt thép được gia cố bằng thép định hình bọc thép, bề mặt thép định hình phải được bảo vệ bằng vữa xi măng cường độ cao dày 25 mm hoặc các vật liệu chống ăn mòn và chống cháy khác.

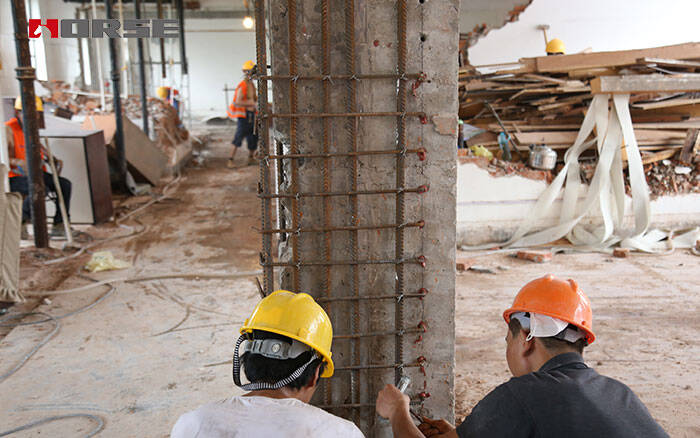

Phương pháp mở rộng tiết diện cốt thép có hiệu quả tốt trong việc giải quyết vấn đề "tỷ lệ nén dọc trục" hoặc "cốt thép" vượt quá giới hạn. Đây là phương pháp mở rộng tiết diện của kết cấu bê tông hoặc kết cấu để tăng khả năng chịu lực và đáp ứng nhu cầu sử dụng thông thường. Phương pháp này có thể được sử dụng rộng rãi để gia cố dầm, sàn, cột và các cấu kiện khác của kết cấu bê tông và các kết cấu thông thường. Ưu điểm là có thể đồng thời tăng độ cứng, khả năng chịu lực và khả năng biến dạng của các cấu kiện, đồng thời tăng cường độ tin cậy của các liên kết. Nhược điểm là công việc nặng nhọc, thời gian bảo trì dài, chiếm nhiều diện tích xây dựng, v.v.
Yêu cầu thiết kế và thi công phương pháp gia cường tiết diện mở rộng cho cột
A, cấp cường độ của bê tông cấu kiện không được thấp hơn C13.
B. Yêu cầu về độ dày của cột bê tông mới: khi sử dụng bê tông đổ tại chỗ, bê tông tự đầm hoặc vật liệu phun vữa, chiều dày không được nhỏ hơn 60 mm; khi phun bê tông, chiều dày không được nhỏ hơn 50 mm.
C. Khi áp dụng phương pháp gia cường tiết diện mở rộng, bề mặt bê tông của cấu kiện ban đầu cần được xử lý, và hồ sơ thiết kế cần nêu rõ các yêu cầu về phương pháp xử lý và chất lượng của tiết diện. Nhìn chung, ngoài việc làm sạch bề mặt bê tông, cần thực hiện các biện pháp như quét keo kết nối kết cấu, lắp chốt cắt hoặc thêm chốt cắt.
Đường kính của các thanh cốt thép D và cột không được nhỏ hơn 14 mm, đường kính của các thanh thép đai neo không được nhỏ hơn 8 mm, đường kính của các thanh thép đai hình chữ U phải giống với đường kính của các thanh thép đai ban đầu và đường kính của các thanh thép đai phân tán không được nhỏ hơn 6 mm.

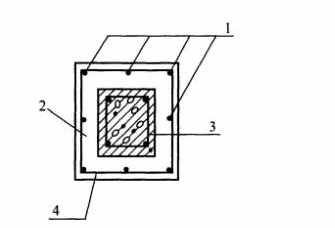

Phân tích chi tiết phương pháp gia cường tiết diện bằng phương pháp mở rộng tiết diện cho cột
A. Khi gia cường cột bê tông có tiết diện mở rộng toàn phần ở bốn cạnh, cần đảm bảo các đai vòng mới được đóng kín bên cạnh các thanh giằng đã được cấy ghép.
B. Các đai mới có thể được hàn vào đai ban đầu để tạo thành một vòng khép kín khi cột bê tông cốt thép được gia cường bằng cách mở rộng tiết diện ở một bên, hai bên hoặc ba bên.
