Gia cố dầm kết cấu

A. Mô tả cấu trúc hiện tại:

Với tư cách là Kỹ sư kết cấu cho tòa nhà Ngân hàng thương mại Victoria tại Two Rivers, Ruaka, Nairobi, chúng tôi đã thiết kế tòa nhà với dầm 800x400mm và sàn bê tông cốt thép đặc dày 175mm. Tổng tải trọng chết và tải trọng tác động là 17KN/m2 có tính đến tường ngăn chèn nhẹ. Ngân hàng thương mại Victoria đang trong quá trình lắp đặt cho chi nhánh mới trên tầng 7. Các thiết bị nặng như tủ khóa, cửa phòng an ninh, bẫy an toàn và thiết bị CIT sẽ được đặt trên sàn. Phòng an ninh và phòng thay đồ được xây bằng tường đá dày 200mm và được gia cố bằng các tấm thép MS dày 4mm xung quanh. Các trọng lượng bổ sung này không được xem xét trong quá trình thiết kế ban đầu, do đó, việc gia cố bên ngoài kết cấu tại các vị trí cụ thể đã được thực hiện. Chúng tôi đã chọn gia cố bằng tấm carbon có tham chiếu đến vị trí của các tải trọng bổ sung và cách bố trí hiện có của dầm bê tông cốt thép.

B. Ảnh có mô tả

Những bức ảnh sau đây kèm theo mô tả ngắn gọn giải thích các giai đoạn của Quy trình Tấm sợi carbon và Bọc carbon:

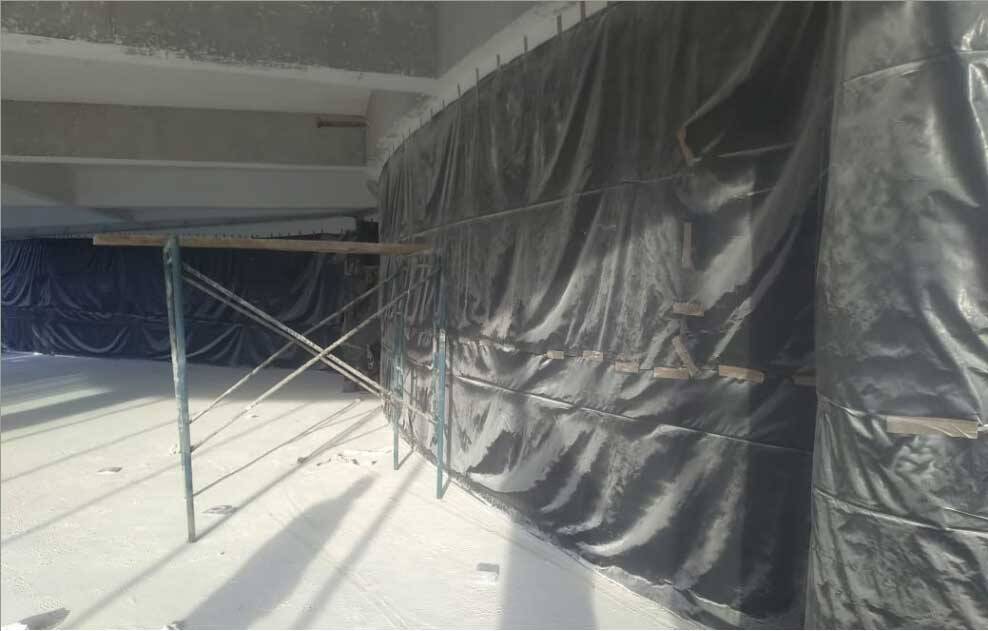

Ảnh 1: Chuẩn bị mặt bằng bao gồm phủ tất cả các bức tường và bề mặt tiếp xúc bằng tấm PVC để bảo vệ chống hư hại

Ảnh 2: Đạo cụ được dựng lên trước khi bắt đầu công việc mạ carbon cũng như công việc phân vùng bên trong.

Ảnh 3: Chuẩn bị bề mặt bao gồm việc loại bỏ lớp sơn và lớp phủ trên dầm bê tông cốt thép bằng cách chà nhám và mài.

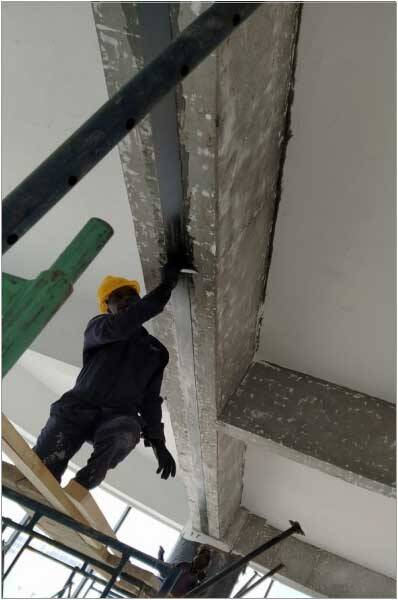

Ảnh 4: Ứng dụng nhựa epoxy và cố định các tấm Carbon Laminate (Tấm) trên mặt dưới của dầm RC để gia cố chịu kéo.

Ảnh 5: Hỗ trợ các tấm Carbon Laminate được áp dụng bằng ván khuôn để liên kết đúng cách.

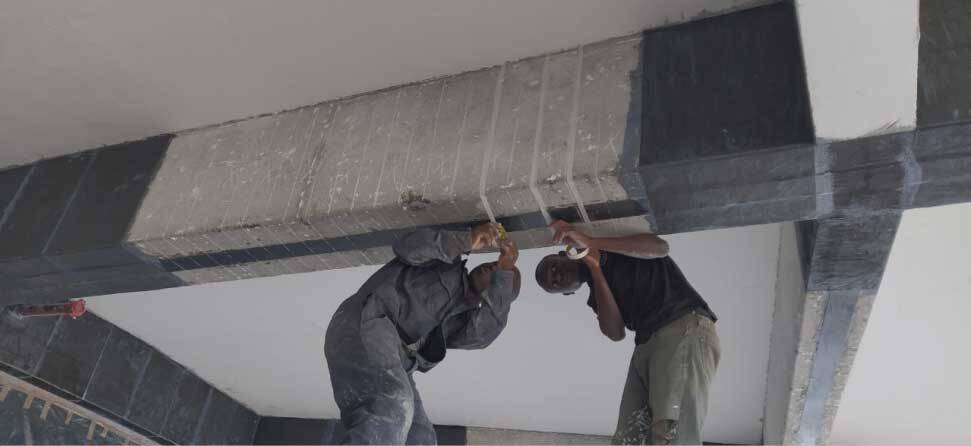

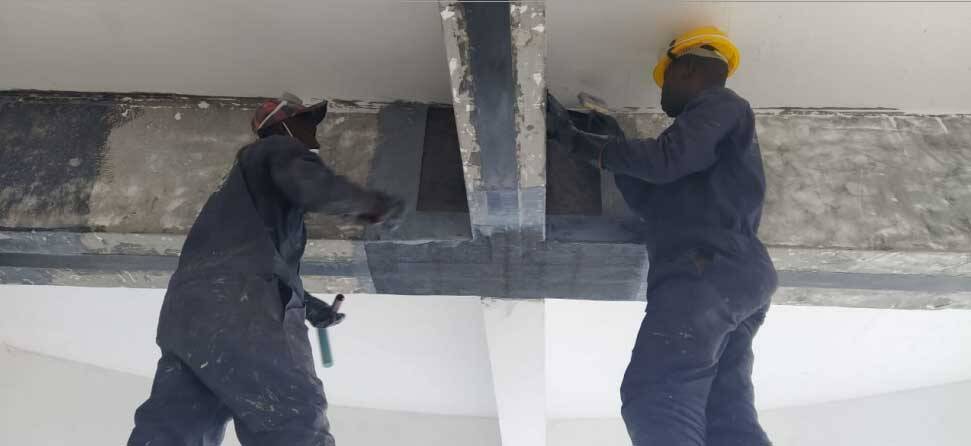

Ảnh 6: Ứng dụng nhựa epoxy để chuẩn bị lắp đặt các lớp bọc sợi carbon xung quanh mặt dưới của dầm bê tông cốt thép chịu lực để gia cường chịu cắt

Ảnh 7: Đánh dấu xung quanh mặt dưới của dầm RC để lắp đặt lớp bọc sợi carbon.

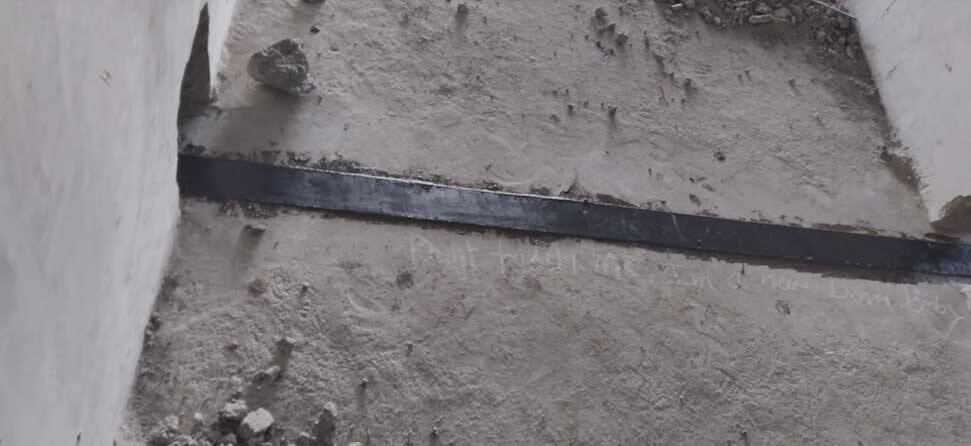

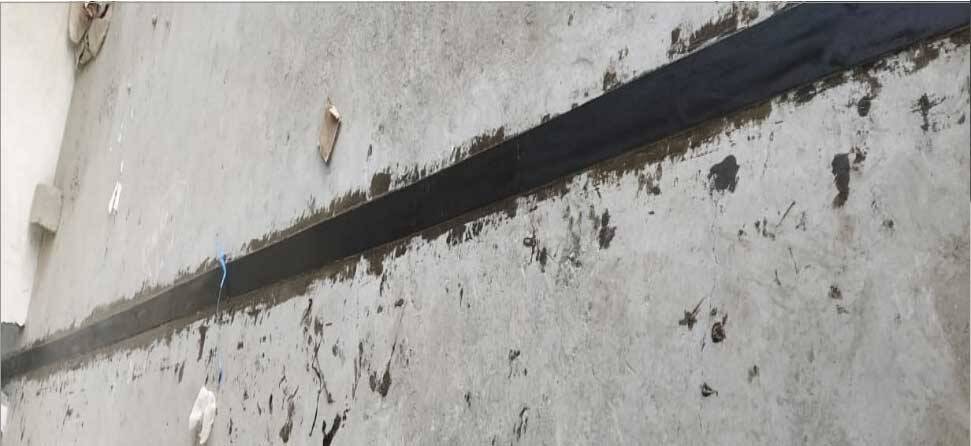

Ảnh 8: Tấm carbon cố định (Tấm) trên sàn tầng 7 ở phía trên dầm bê tông cốt thép để chống lại mô men uốn âm có thể gây ra hiện tượng lồi lõm.

Ảnh 9: Cố định các tấm Carbon Laminate (Tấm) trên sàn tầng 7, đặt trên đỉnh dầm bê tông cốt thép để chống lại mô men uốn âm, có thể gây ra hiện tượng lồi lõm. Lưu ý, các bức tường ngăn phải được cắt để có thể liên tục đưa các tấm Carbon Laminate vào.

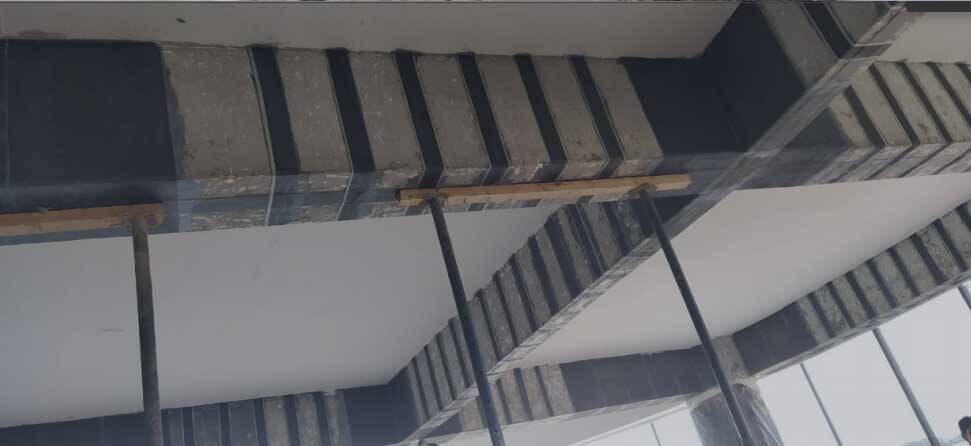

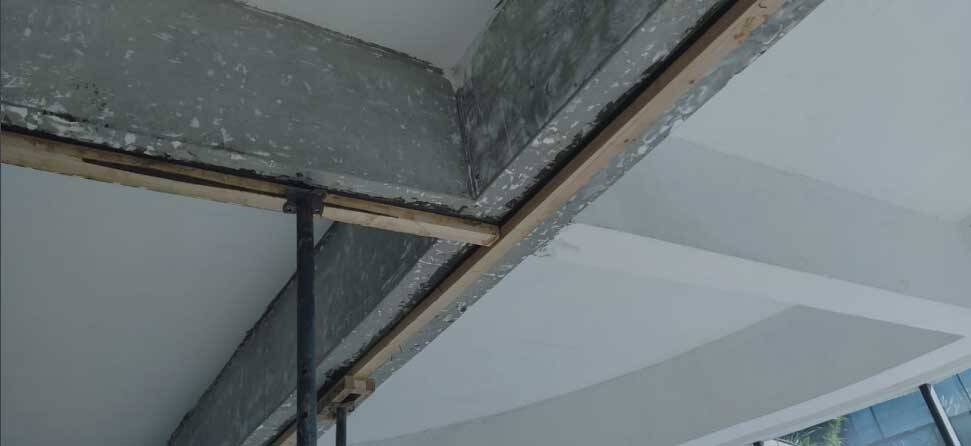

Ảnh 10: Công việc mạ carbon và bọc carbon đang được tiến hành. Lưu ý các thanh chống đỡ và ván khuôn để keo epoxy đông cứng. Công tác chống đỡ được thực hiện xen kẽ theo tiến độ thi công.

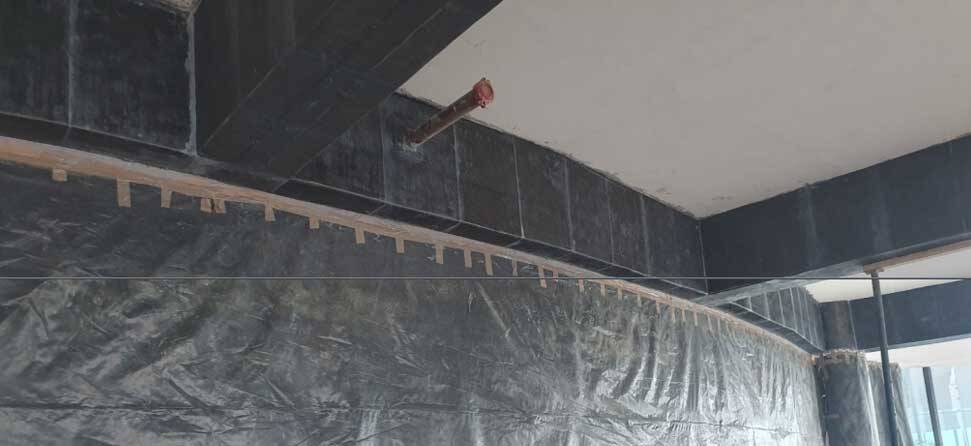

Ảnh 11: Đậu cong chính được phủ hoàn toàn bằng sợi carbon để tăng cường độ bền

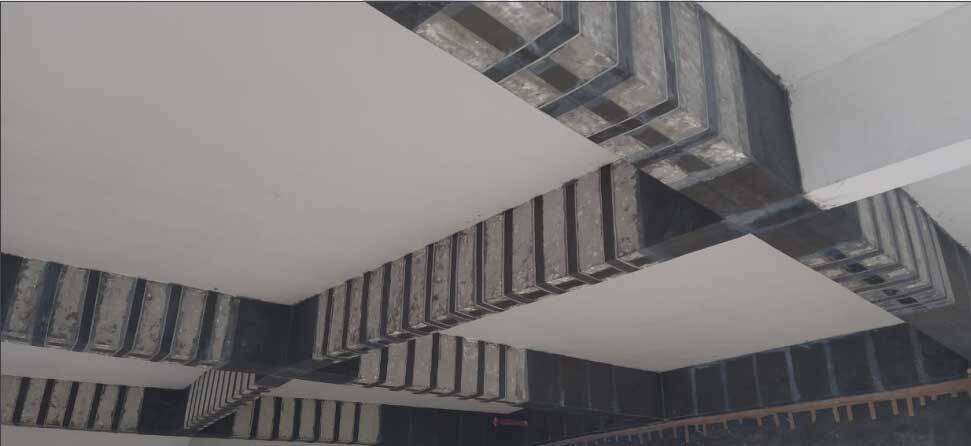

Ảnh 12: Ảnh chụp từ Tường kính: Hoàn thành công trình mạ carbon và bọc carbon bao gồm lắp đặt tấm sợi và bọc sợi carbon vào dầm bê tông cốt thép bằng cách sử dụng nhựa Epoxy làm chất kết dính và đóng vai trò là lớp gia cố bên ngoài để hỗ trợ chịu tải trọng bổ sung trên tầng 7.

Ảnh 13: Ảnh hướng về Tường kính: Hoàn thành công việc mạ carbon và bọc carbon bao gồm lắp đặt tấm sợi và bọc sợi carbon được liên kết vào dầm bê tông cốt thép bằng cách sử dụng nhựa Epoxy làm chất kết dính và đóng vai trò là lớp gia cố bên ngoài để hỗ trợ chịu tải trọng bổ sung trên tầng 7.

Phần kết luận:

Việc gia cố kết cấu bên ngoài tại các vị trí cụ thể đã được thực hiện.

Chúng tôi đề xuất gia cố kết cấu cho các dầm hiện có bằng phương pháp Mạ Carbon và Bọc Carbon và đã chọn ULTRATECH Building Solution Limited để thực hiện công việc Mạ Carbon và Bọc Carbon. Mạ Carbon và Bọc Carbon là việc sử dụng các tấm sợi carbon và lớp bọc sợi carbon, liên kết với dầm bằng nhựa epoxy làm chất kết dính và đóng vai trò gia cố bên ngoài.

Tại vị trí đặt thiết bị nặng, tải trọng tĩnh bổ sung là 6KN/m2. 5 dầm sau đây đã được gia cố để chịu tải trọng bổ sung.

Tbm 1 800x250mm Tbm 2a 800x400mm Tbm 3a 800x400mm Tbm 4 800x400mm Tbm 7 800x400mm

Việc gia cố kết cấu bên ngoài tại các vị trí được chọn đã được thực hiện thành công theo đúng yêu cầu.

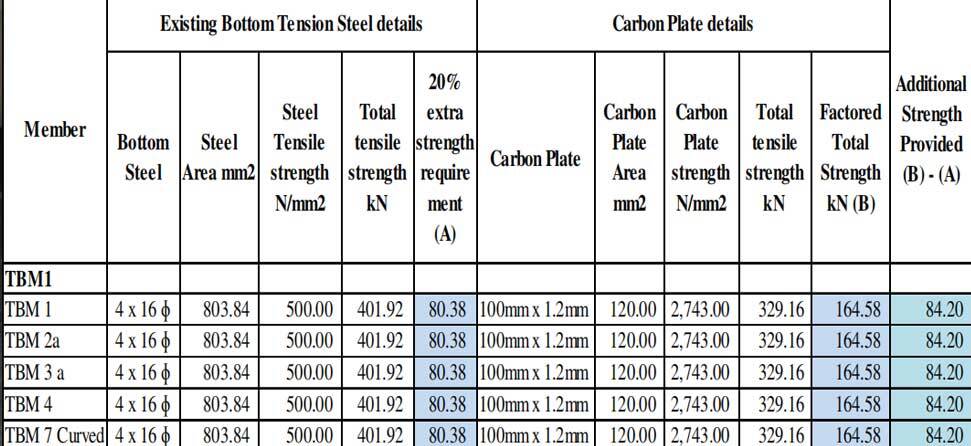

Bảng sau đây cung cấp dữ liệu để hỗ trợ Thiết kế tấm carbon.

Tệp đính kèm:

Đính kèm các Bản vẽ Kết cấu và Bảng Dữ liệu Sản phẩm sau:

A. Bản vẽ Kết cấu cho Công trình Mạ Carbon Tầng 7:

1. Số bản vẽ: BA/VCB/TR/0120/L12 Rev K: Sơ đồ mặt bằng Tầng 7 thể hiện các dầm để mạ Carbon.

2. Số bản vẽ: BA/VCB/TR/0120/CP: Dầm tầng 7 để mạ Carbon

B. Bảng Dữ liệu cho Tấm Carbon và Sợi Carbon được sử dụng:

1. Tấm Carbon HM-1.2T

2. Vải Carbon HM-30

3. Vải Carbon - Kết cấu Ngựa
