Một khách sạn được cải tạo

Tổng quan dự án

Một cửa hàng rượu lớn ở Hợp Phì nằm trong Khu phát triển kinh tế Long Cương ở Hợp Phì. Ban đầu, nó được thiết kế là kết cấu khung bê tông cốt thép 7 lớp. Khoảng cách giữa các cột là 5,4m và 6,6m theo phương ngang và 7,8m theo phương thẳng đứng. Tổng diện tích xây dựng là 13.000 mét vuông và móng là móng cột độc lập. Vào tháng 5 năm 2004, chủ sở hữu đã đề xuất tăng công năng của nhà hàng và đề xuất sử dụng một phần công năng để thay đổi tòa nhà và chuyển đổi các phòng ăn ở tầng hai và tầng ba thành phòng vệ sinh. Để đáp ứng yêu cầu sử dụng của nhà hàng, kết cấu ban đầu phải được gia cố và cải tạo. Dự án đã hoàn thành vào tháng 10 năm 2004 và được xây dựng lại và đưa vào sử dụng, đạt được hiệu quả kinh tế tốt.

Các vấn đề chính trong phục hồi chức năng

(1) Tải trọng sàn tăng đáng kể. Thiết kế ban đầu có tải trọng không đổi là 5kN/m, sau khi cải tạo tăng lên 15kN/m, và tải trọng động không thay đổi. Lúc này, phần thân chính của tòa nhà đã hoàn thành, không thể tăng khả năng chịu lực kết cấu bằng cách thay đổi cốt thép hoặc tăng kích thước.

(2) Chủ đầu tư không được phép giảm chiều cao thông thủy của sàn, và cần giảm thiểu thiệt hại cho kết cấu ban đầu càng nhiều càng tốt, và phương pháp gia cố có độ tin cậy cao.

(3) Phạm vi cải tạo rộng, diện tích lớn, thời gian thi công ngắn.

Xác nhận kế hoạch tăng cường

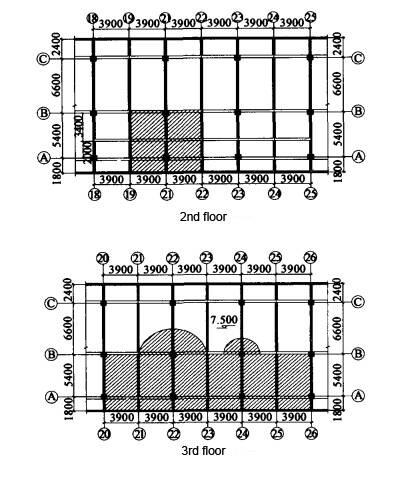

Trước hết, hãy xác định chiều cao và bố cục của phòng tắm theo yêu cầu của chủ nhà. Bố cục của phòng tắm 2 tầng được thể hiện ở Hình 1, và bố cục của phòng tắm 3 tầng được thể hiện ở Hình 2.

Sợi carbon là vật liệu mới có độ bền cao, cường độ cao, trọng lượng nhẹ, độ dày mỏng, độ bền tốt, v.v., sau khi gia cố không làm tăng trọng lượng kết cấu, không chiếm không gian xây dựng ban đầu, không làm hỏng các thành phần chịu lực ban đầu, thi công thuận tiện và đáng tin cậy. Được sử dụng rộng rãi trong các dự án gia cố và cải tạo. Sau khi vải sợi carbon được gắn vào kết cấu bê tông, một cấu trúc composite được hình thành, sự biến dạng của kết cấu bê tông và vải sợi carbon được phối hợp để cùng nhau hoạt động, nhằm mục đích gia cường và cải thiện hiệu suất kết cấu. Sau khi xem xét toàn diện, vải sợi carbon đã được quyết định sử dụng để gia cố dầm và sàn.

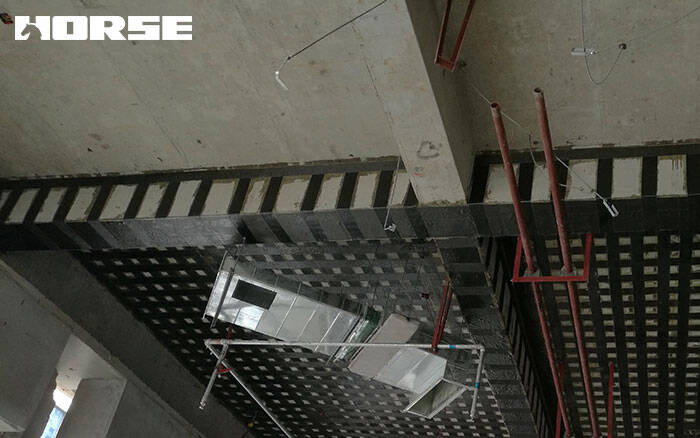

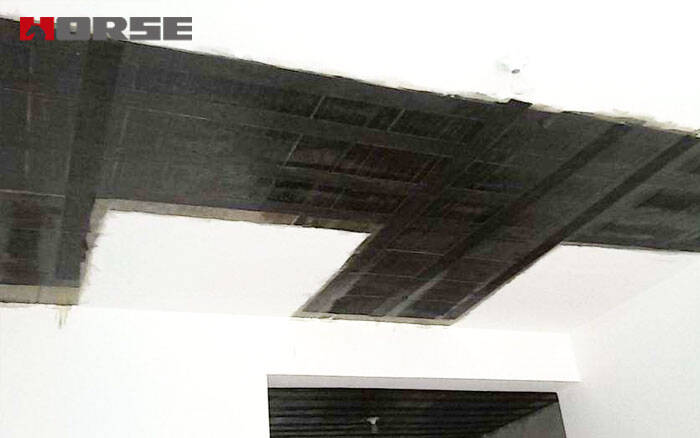

Trong dự án này, vải sợi carbon có chiều rộng 300 mm và độ dày 0,167 mm được sử dụng để gia cố dầm và bản sàn. Trong số đó, mô men uốn ở dưới cùng của dầm: KL23, LL16 dán 2 lớp, KL26 dán 3 lớp, KL27 dán 4 lớp. Khu vực mô men uốn âm ở phía trên cùng của dầm khung khung: hai lớp vải sợi carbon rộng 300mm được dán ở mỗi bên của cột khung khung và chiều dài được lấy là 1/4 nhịp dầm. Khu vực mô men uốn âm của đỉnh dầm thứ cấp: hai lớp vải sợi carbon rộng 300mm được dán và chiều dài bằng 1/4 nhịp dầm. Tấm B05: Một lớp vải sợi carbon có chiều rộng 300mm và khoảng cách 300mm được dán vào khu vực uốn dưới cùng của đáy tấm. Dán hai lớp vải sợi carbon rộng 300mm, cách nhau 300mm lên vùng chịu mômen uốn âm ở mặt trên của tấm ván.

Tóm lại

Đối với các kết cấu được thiết kế theo nguyên lý cột khỏe, dầm yếu, khả năng chịu lực của cột và móng nhìn chung có thể đáp ứng được yêu cầu.

Trong quá trình gia cố và tái thiết, dầm và sàn là những cấu kiện yếu, khả năng chịu lực của chúng thường không đáp ứng được yêu cầu, do đó cần phải gia cố.

Khi phần đáy dầm được dán nhiều lớp sợi carbon, nên cắt thành nhiều lớp càng nhiều càng tốt, đồng thời sử dụng chiều dài bên trong và bên ngoài.

Khi phần đáy dầm được gia cố, nên lắp thêm các vòng chữ U ở cả hai đầu và giữa tấm vải sợi carbon như một biện pháp neo bổ sung để tránh vải sợi carbon bị bong tróc và đứt.
