Gia cố cột nhà máy

Tổng quan dự án

Nhà xưởng trong khu công nghiệp ban đầu là kết cấu khung 8 tầng với tiết diện cột bê tông cốt thép 500mmx500mm, bê tông mác C30, và tổng cộng 12 thanh thép cấp II đường kính 25mm dọc theo chu vi cột. Kết cấu chịu lực và gia cố chống động đất ban đầu của nhà xưởng không đáp ứng được yêu cầu.

Sau khi thiết kế gia cố kết cấu, dự kiến sử dụng công nghệ gia cố sợi carbon để tăng cường độ chịu uốn của một số cột tầng 1-2. Đồng thời, do bị axit và khí kiềm ăn mòn lâu ngày, lớp bê tông bảo vệ đã bị bong tróc một phần, cốt thép đai bị gỉ sét một phần, cần gia cố thêm khả năng chịu lực ngang của bê tông.

Kế hoạch tăng cường

Công nghệ gia cố này chủ yếu được sử dụng vì vải gia cố sợi carbon có những ưu điểm sau:

1. Độ bền cao, mỏng và nhẹ, hầu như không làm tăng trọng lượng kết cấu và kích thước mặt cắt ngang. Độ bền kéo của tấm sợi carbon gấp 7 đến 10 lần so với tấm thép có cùng tiết diện. Độ dày của tấm thành phẩm chỉ từ 0,11mm đến 0,167ram, và mật độ khối bằng 1/4 đến 1/5 thép. Độ dẻo dai tốt, dễ cắt, ứng dụng rộng rãi. Phù hợp với mọi hình dạng.

2. Chống ăn mòn trong môi trường axit, kiềm và muối, chống mỏi, chống rão, ổn định kích thước vật liệu. Sau khi gia cố, có thể cải thiện đáng kể khả năng chống ăn mòn và độ bền của kết cấu. Có thể ứng dụng để gia cố các chi tiết trong nhiều môi trường làm việc khác nhau.

3. Thi công đơn giản, nhanh chóng. Tấm sợi carbon có thể được dán và quấn trực tiếp lên bề mặt công trình. Quy trình đơn giản, không cần khuôn mẫu và thiết bị nâng hạ quy mô lớn. Yêu cầu thấp tại công trường xây dựng, phù hợp với không gian hẹp. Dễ vận hành. Tiết kiệm chi phí.

4. Có thể bịt kín các vết nứt của kết cấu bê tông một cách hiệu quả và kéo dài tuổi thọ của kết cấu.

5. Việc sử dụng tấm sợi carbon để gia cố có thể duy trì hình thức của kết cấu ban đầu ở mức độ tối đa, không ảnh hưởng đến trang trí bề mặt và giảm thiểu dấu vết sửa chữa.

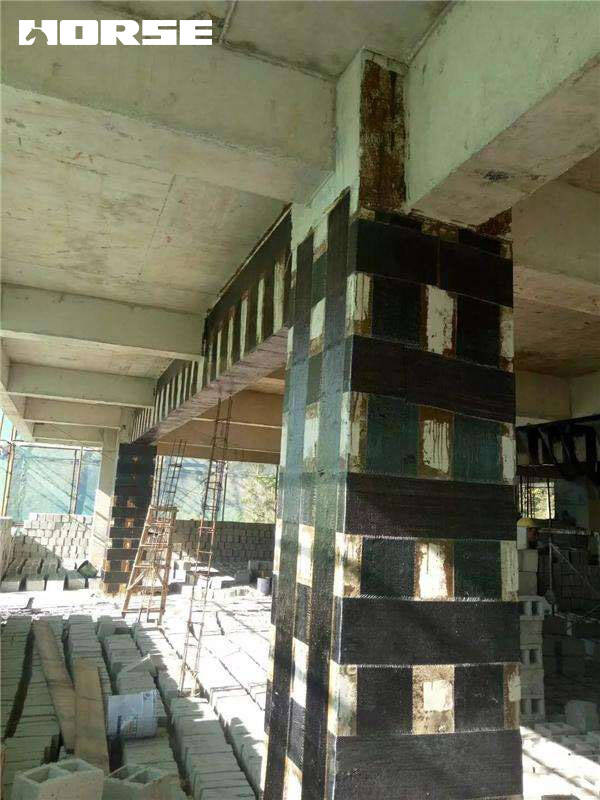

Sơ đồ dán hai lớp vải sợi carbon như sau: lớp thứ nhất được dán theo chiều dọc dọc theo trục cột để cải thiện độ bền uốn của cột. Lớp thứ hai được quấn theo chiều ngang dọc theo cột để tăng cường độ nén, độ dẻo và hiệu suất chịu động đất của cột. Xét rằng cùng một lượng vải sợi carbon được sử dụng, hiệu quả của việc quấn sọc tốt hơn so với việc quấn toàn bộ. Đồng thời, nó được liên kết với kích thước mặt cắt ngang của cột và người ta quyết định dán một tấm vải sợi carbon có chiều rộng 300 mm vào mỗi bên dọc theo trục cột, với chiều dài chồng lên nhau là 250 mm. Vải sợi carbon có chiều rộng 300mm được quấn cách nhau 100mm dọc theo chiều cao cột và chiều dài chồng lên nhau là 250mm.
