Gia cố kết cấu tòa nhà ngân hàng

Tổng quan dự án

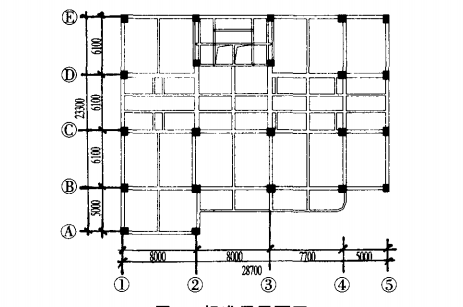

Một tòa nhà ngân hàng tọa lạc tại quận Thành Đông, thành phố Đông Quản, được xây dựng vào năm 1996. Tòa nhà có 13 tầng nổi, tầng trệt có gác lửng và một tầng hầm. Tầng trệt dài 28,7m theo hướng bắc nam và rộng 29,4m theo hướng đông tây. Các tầng trên 6 tầng là các tầng tiêu chuẩn. Mặt bằng được thể hiện trong Hình 1. Dự án sử dụng kết cấu tường chịu lực khung bê tông cốt thép, móng cọc ống đúc sẵn, cao từ 5 đến 13 tầng, chiều cao 3,2m, tổng chiều cao 52,0m. Thiết kế ban đầu từ 1 đến 5 tầng là văn phòng. Tầng 6 trở lên được sử dụng làm khách sạn, nhưng do sự phát triển của hoạt động kinh doanh ngân hàng nên từ tầng 6 đến tầng 8 được chuyển đổi thành kho chứa giấy tờ ngân hàng. Tải trọng quy đổi của các tờ tiền xếp chồng là khoảng 8kN/m, do tải trọng vượt xa tải trọng hoạt động thiết kế sàn ban đầu, để đảm bảo an toàn khi sử dụng kết cấu, cần phải gia cố bằng tấm sợi carbon.

Kết quả kiểm tra kết cấu

Tuyến truyền tải rõ ràng và hợp lý. Các cấu kiện kết cấu khung chính và các cấu kiện bao quanh hiện không có vết nứt hoặc hư hỏng rõ ràng do ứng suất kết cấu không đủ. Đo độ nghiêng cho thấy kết cấu không có biến dạng và dịch chuyển nghiêng rõ ràng. Bề mặt xung quanh còn nguyên vẹn. Không có sự dịch chuyển tương đối rõ ràng giữa mặt đất bên trong và bên ngoài với kết cấu chính, và gạch trang trí tường ngoài còn nguyên vẹn và không bị rơi ra.

Kiểm tra ngẫu nhiên phòng tầng trệt, mỗi tầng 5 cột ở tầng 3-7 và mỗi tầng 7 dầm ở tầng 5-8 để đo kích thước mặt cắt ngang của từng cấu kiện, kết quả cho thấy kích thước mặt cắt ngang của các cấu kiện dầm và cột được lấy mẫu đáp ứng yêu cầu thiết kế. Cường độ bê tông đo được ở tầng hầm và 4-8 lớp cột và 6 lớp dầm thực tế đã đạt yêu cầu thiết kế. Tuy nhiên, cường độ bê tông đo được của các cấu kiện dầm ở lớp 7 và 8 không đạt yêu cầu thiết kế.

Gia cố dầm và bản sàn

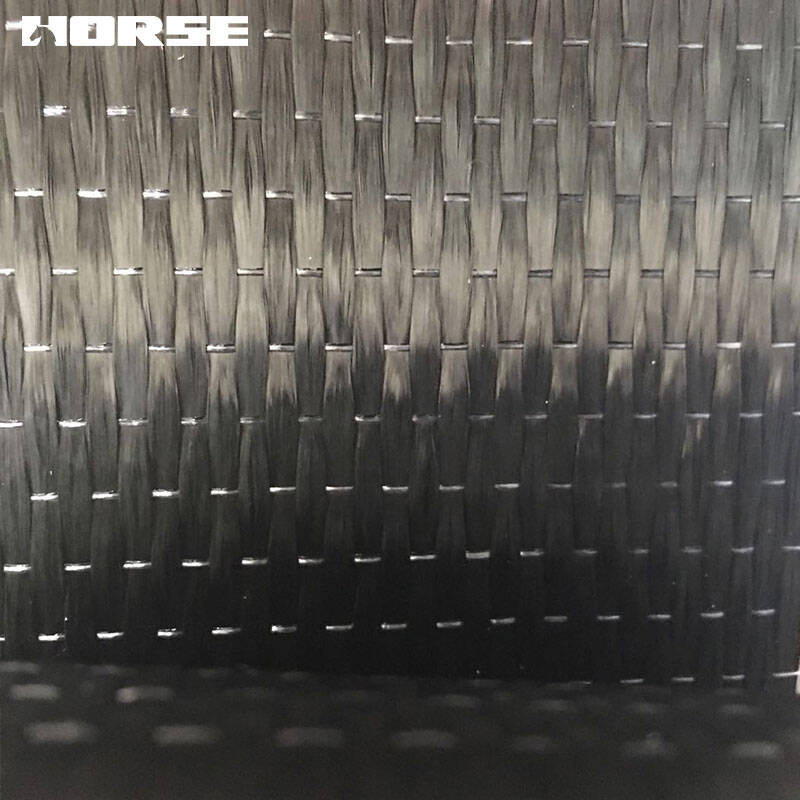

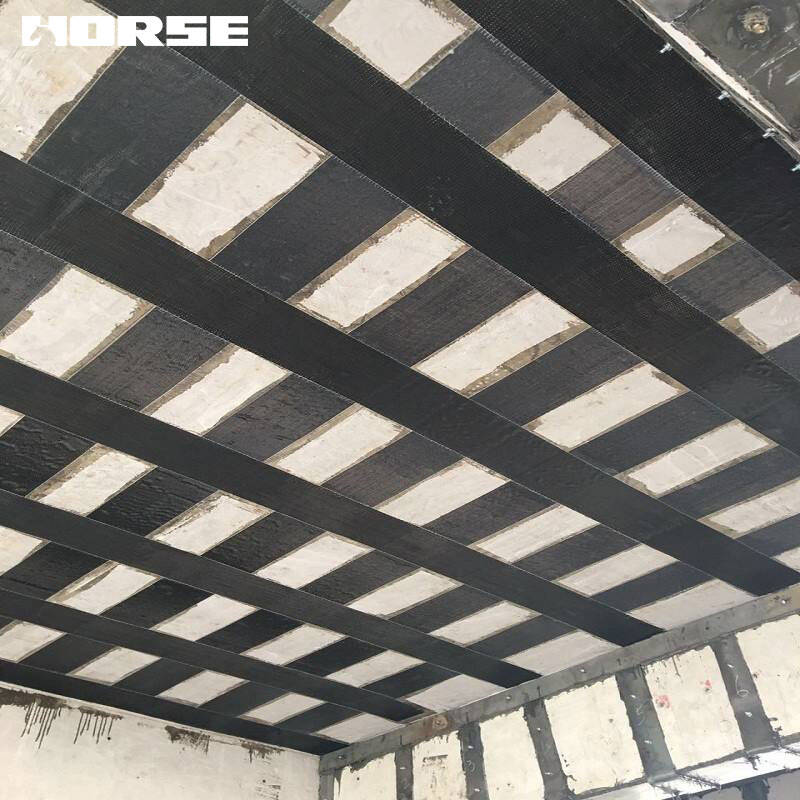

Theo kết quả tính toán, cần gia cố các dầm và bản sàn 6-8 lớp, điều này sẽ làm thay đổi công năng sử dụng của chúng. Phương pháp kết dính vật liệu composite sợi carbon. Vật liệu composite sợi carbon có ưu điểm là cường độ cao, hiệu suất cao, chống ăn mòn, trọng lượng nhẹ, phạm vi ứng dụng rộng, thi công dễ dàng và ít ảnh hưởng đến kết cấu. Nó phù hợp để gia cố cho dự án này. Việc gia cố dầm giữa chủ yếu dựa vào phần dưới của dầm. Tấm sợi carbon được sử dụng làm vật liệu gia cố chính. Đối với lớp dán một lớp, đầu dầm là vòng chữ U bằng vải sợi carbon để neo tấm sợi carbon.

Bản tóm tắt

1. Trước khi thay đổi công năng sử dụng của tòa nhà, đặc biệt là khi tải trọng có thể tăng đáng kể. Cần tiến hành kiểm tra và đánh giá an toàn toàn bộ và một phần tòa nhà trước để đảm bảo sử dụng kết cấu an toàn.

2. Phương pháp gia cố tấm sợi carbon thuận tiện và nhanh chóng, vận hành đơn giản, khả năng chịu lực được cải thiện rõ rệt và hiệu quả tốt. Đây là một phương pháp gia cố tòa nhà hiệu quả.

3. Thử tải là một phương pháp trực quan và hiệu quả để kiểm tra hiệu suất kết cấu, đặc biệt là khả năng chịu lực của các cấu kiện tấm. Có thể được sử dụng để kiểm tra khả năng chịu lực của các loại cấu kiện khác nhau.
