Sàn đúc tại chỗ bị nứt được gia cố

Tổng quan dự án

Chợ Vật liệu Xây dựng C1 có kết cấu khung ba tầng, chiều ngang 22.000 mm và chiều đứng 58.800 mm, diện tích xây dựng 3.762 m². Kết cấu ba lớp (hai lớp trên cùng) được thiết kế bằng bê tông đúc tại chỗ, dày 100 mm và cấp cường độ bê tông là C25.

Khoảng ba tháng sau khi phá dỡ bản sàn kết cấu ba tầng của dự án, phát hiện bản sàn kết cấu ba tầng đúc tại chỗ có diện tích nứt lớn, phần lớn là vết nứt xuyên thấu, và có vết nước đọng sau mưa lớn. Vết nứt có các đặc điểm sau:

(1) Phần lớn các vết nứt có dạng lưới, với hình dạng nằm ngang và thẳng đứng.

(2) Các vết nứt hình thành dưới sức nặng của sàn, và không có tải trọng nào được tác động trước khi nứt.

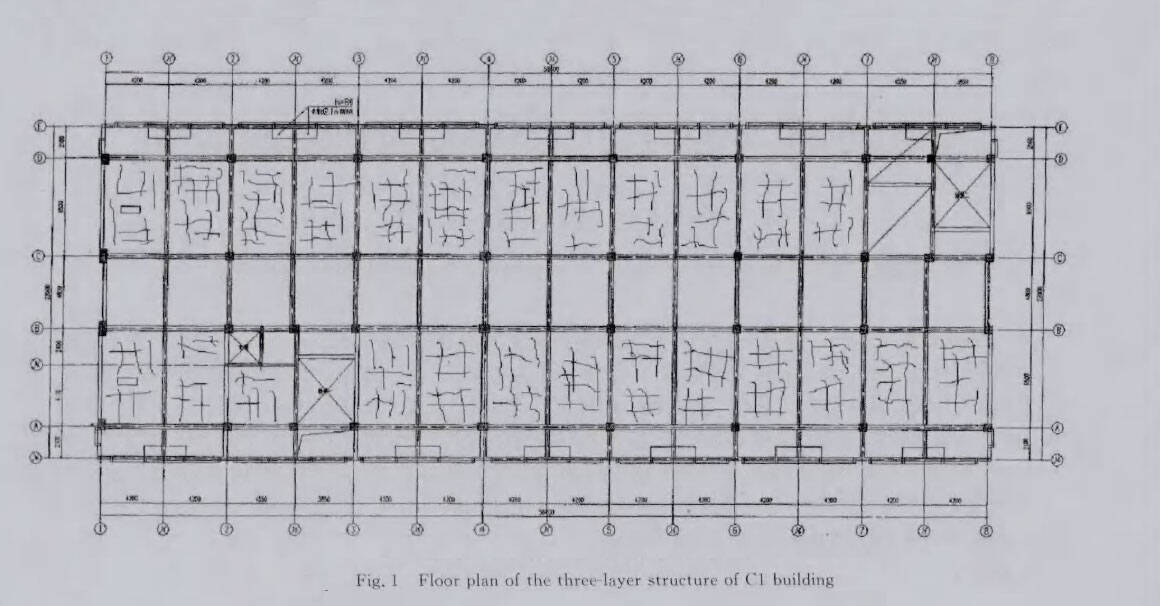

(3) Toàn bộ sàn kết cấu ba tầng thường bị nứt, và diện tích sàn bị nứt chiếm khoảng 80% diện tích sàn. Mặt bằng kết cấu ba tầng của Tòa nhà C1 được thể hiện trong Hình 1.

Nguyên nhân gây nứt

Xét đến các yếu tố tổng hợp như diện tích phân bố vết nứt, hình dạng vết nứt, chiều rộng vết nứt, môi trường thi công, biện pháp bảo vệ thành phẩm và các yếu tố khác, sự hình thành vết nứt trên sàn này không phải do kết cấu hay thi công, mà chủ yếu là do bê tông co ngót dẻo. Có thể có các nguyên nhân sau:

(1) Tỷ lệ trộn bê tông thực tế sử dụng quá nhiều tro bay;

(2) Tỷ lệ nước/xi măng thực tế của bê tông quá lớn;

(3) Nhà cung cấp bê tông là một công ty địa phương nhỏ, quy trình sản xuất không được tiêu chuẩn hóa, có thể có xi măng trộn;

(4) Dự án sử dụng cát sông, có hàm lượng bùn lớn và hạt mịn.

Sợi carbon gia cố sàn nhà

Xét đến diện tích cần gia cố lớn và thời gian thi công gấp rút, để tiết kiệm đầu tư, phương pháp vải sợi carbon ít khó khăn về mặt kỹ thuật và quy trình thi công đơn giản được sử dụng để gia cố.

Đầu tiên, sử dụng vữa nhựa epoxy để tạo áp lực cho các vết nứt. Sau khi rót vữa, sử dụng xi măng nhựa epoxy để làm phẳng phần bịt kín ở miệng rót vữa. Sau khi bịt kín, xử lý bề mặt và quét nhựa dưới cùng. Sau đó, làm phẳng bề mặt dính và quét nhựa đã tẩm, cuối cùng dán vải sợi carbon để bảo vệ bề mặt.

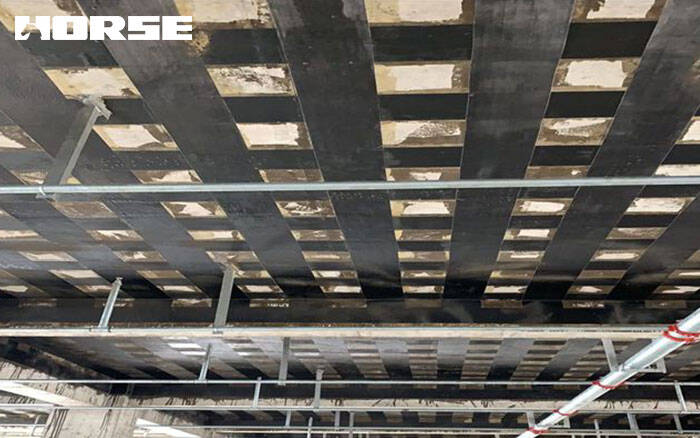

Theo yêu cầu, khi gia cố vải sợi carbon, cần trải nhiều tấm vải dày trực giao lên tấm ván. Một lớp vải sợi carbon dày 0,167 mm được gắn vào đáy tấm sàn của dự án theo cả hai hướng. Tấm vải sợi carbon rộng 100 mm và cách nhau 600 mm ở giữa. Như thể hiện trong Hình 6.

Kết luận và đề xuất

Dựa trên việc phân tích nguyên nhân gây nứt trên sàn đúc tại chỗ và đánh giá hiệu quả gia cường vải sợi carbon, có thể rút ra những kết luận chính sau và đề xuất các đề xuất về thi công và gia cường:

(1) Việc sử dụng vải sợi carbon để gia cố các tấm sàn đúc tại chỗ bị nứt có thể tăng cường hiệu quả độ cứng uốn của các cấu kiện được gia cố, cải thiện khả năng chịu uốn và giảm biến dạng.

(2) Qua phân tích cụ thể các vết nứt trên sàn bê tông đúc tại chỗ của một dự án, cho thấy bê tông có thể bị co ngót và nứt do sử dụng nguyên liệu bê tông không đúng cách. Tuy nhiên, sau khi bơm vữa và bịt kín các vết nứt trên sàn của dự án, vải sợi carbon đã được sử dụng để gia cố lưới hai chiều. Sau khi tổ chức và thi công cẩn thận, dự án đã được đưa vào sử dụng bình thường trong hơn một năm và không phát sinh vết nứt nào.
