Kỹ thuật ngầm

Tổng quan dự án

Diện tích xây dựng của dự án siêu thị ngầm tại quận Giang Bắc, thành phố Trùng Khánh là 55.524m2, với 3 tầng hầm. Chiều cao của công trình ngầm là 16,00m, chiều cao từ dưới lên lần lượt là 4,45m, 6,00m và 5,55m, và là kết cấu tường chịu lực khung bê tông cốt thép. Trong quá trình thi công trang trí ban đầu của dự án, chúng tôi phát hiện ra một lỗi nhất định ở phần bê tông của một cột ở tầng hầm tầng một và tầng hầm tầng hai. Khi phát hiện ra lỗi, mái của dự án siêu thị ngầm đã được phủ đất với độ dày trung bình 1,50m, và việc phủ xanh đô thị đã hoàn thành. Qua kiểm tra của các đơn vị liên quan, chúng tôi phát hiện cột có một số lỗi kết cấu ở một độ cao nhất định: lớp bê tông bề mặt bị bong ra, cốt thép chính bị lộ ra và cong vênh, cốt liệu thô bên trong bê tông bị lỏng lẻo, và cường độ cực kỳ thấp.

Lựa chọn phương án gia cố

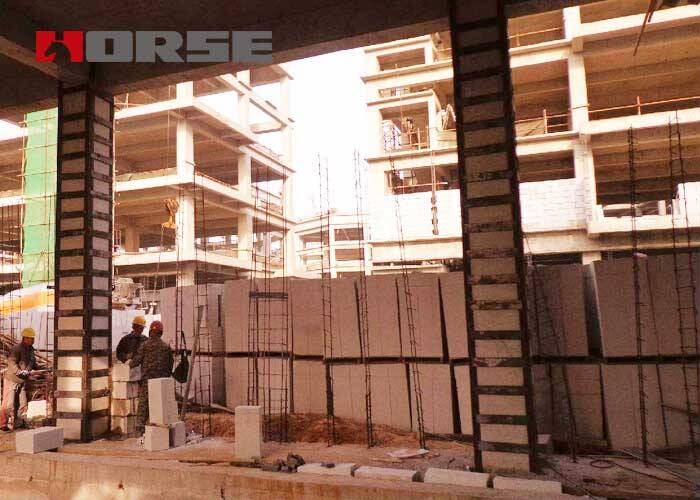

Thông qua phân tích toàn diện, chúng tôi đã đề xuất một phương án gia cố mới sử dụng thép bọc ngoài và sau đó thay thế một phần bê tông thành phần. Cụ thể, thép lưới được dán bên ngoài cột bê tông, sau đó bê tông thành phần được thay thế. Trong quá trình thay thế, cột thép dạng lưới chịu toàn bộ tải trọng, không sử dụng hệ thống chống đỡ tạm thời, thuận tiện cho việc thi công và không ảnh hưởng đến diện tích sử dụng. Chi tiết như sau: Trong trường hợp cột không đủ yêu cầu chịu nén và cắt, cột được gia cố bằng thép góc bên ngoài cột. Trong trường hợp cường độ bê tông tại các tiết diện cột cục bộ quá thấp, phương pháp thay thế một phần bê tông được sử dụng để xử lý. Theo khả năng chịu lực thiết kế cột do viện thiết kế ban đầu cung cấp, thiết kế cốt thép kết cấu được thực hiện và bản vẽ thi công cốt thép cần được viện thiết kế ban đầu phê duyệt. Cột bị lỗi được thiết kế với khả năng chịu lực 5.000kN. Tính toán sử dụng thép góc L160×16, tiết diện ngang 632mm và thép tấm vuông 5×50@400 để gia cố.

Phương pháp gia cố

Phương pháp gia cố bằng vỏ thép và sau đó thay thế một phần bê tông thành phần

Yêu cầu về quy trình thi công và biện pháp kỹ thuật của cốt thép góc bọc cột

Đánh bóng bề mặt bê tông → cắt thép góc → tẩy gỉ và làm nhám thép góc → làm sạch bề mặt bê tông và thép góc → định vị thép chân cột → hàn chốt kéo thép góc, cố định bu lông neo → bịt kín khe hở bên hông thép góc bằng keo dán → bơm vật liệu kết dính kết cấu → dùng búa đóng đinh gõ vào thép góc để tự kiểm tra → sửa chữa.

Công nghệ thi công bê tông thay thế và các yêu cầu về biện pháp kỹ thuật

Vận hành nước theo đường ranh giới dòng chảy đàn hồi → Tháo dỡ bê tông → Làm sạch bê tông rời trong các mối nối thi công → Sửa chữa thép → Tưới nước để làm ướt hoàn toàn các mối nối thi công → Hỗ trợ ván khuôn → Đổ bê tông → Tháo dỡ ván khuôn → Bảo dưỡng bê tông → Loại bỏ bê tông thừa.

Kết luận

Bằng cách áp dụng phương pháp gia cố mới, trước tiên là gia công thép tiết diện bên ngoài, sau đó thay thế một phần bê tông thành phần, không cần sử dụng kết cấu tạm thời, việc thi công thuận tiện và lưới thép được sử dụng để trát vữa trong quá trình trang trí, không ảnh hưởng đến diện tích sử dụng. Toàn bộ thời gian thi công cốt thép chỉ trong 12 ngày, an toàn và đáng tin cậy, có thể được sử dụng làm tài liệu tham khảo cho các dự án tương tự.
