Tăng cường kết cấu khách sạn

Tổng quan dự án

Khách sạn nằm ở phía nam Quảng trường Nam của Ga tàu Bắc Thẩm Dương, thành phố Thẩm Dương, tại ngã tư đường Youhao và đường Beizhan. Tổng diện tích xây dựng là 36.700 m2, bao gồm 30.000 m2 trên mặt đất, 6.700 m2 dưới lòng đất và tổng chiều cao là 98,75m. Có 2 tầng ngầm, chiều cao lần lượt là 5,1m và 4,9m từ dưới lên trên, tầng ngầm thứ hai dành cho phòng không và tầng ngầm thứ nhất dành cho phòng thiết bị. Có 26 tầng trên mặt đất, tầng một và tầng hai cao 3,9m, tầng ba đến tầng bảy cao 4,4m, tám tầng cao 3,6m và chín tầng cao 3,4m. Tầng một là sảnh không gian rộng, tầng hai đến tầng tám dành cho giải trí, vui chơi, nhà hàng và phòng họp, còn tầng tám trở lên là phòng khách.

Dự án được khởi công vào năm 1993, và đã hoàn thành phần kết cấu chính, kỹ thuật chống thấm và san lấp tầng hầm, cùng với tường kính bao ngoài. Diện tích ban đầu của tầng hai là 1.406m2, diện tích mở không gian lớn là 235m2, tỷ lệ mở là 16,7%. Để tăng diện tích sảnh tầng một, hiện tại cần tăng diện tích mở ở tầng hai. Diện tích mở không gian lớn là 418m2, tỷ lệ mở là 31%. Công năng của tầng một đến tầng sáu của tòa nhà ban đầu đã thay đổi, và cần xem xét lại khả năng chịu lực của toàn bộ tầng trong quá trình cải tạo. Tuổi thọ thiết kế của việc cải tạo cốt thép sẽ là 30 năm.

Gia cố cột mở tầng hai

Sau khi khoan một lỗ lớn ở tầng hai, một bên của dầm khung liên kết với ba cột khung được cắt bỏ ở tầng hai để tăng chiều dài tính toán của ba cột ở một bên. Trong kết cấu ban đầu, cốt thép dọc cột được liên kết bằng phương pháp buộc và nối chồng tại dầm khung tầng hai. Sau khi dầm khung bị cắt bỏ, cốt thép dọc cột mất khả năng chịu lực tại nút, và cốt thép thiết kế ban đầu nhỏ, vì vậy ba cột khung này cần được gia cố.

Có nhiều phương pháp gia cố dầm và cột, trong đó phương pháp gia cố dài nhất là gia cố thép dán ngoài, gia cố tiết diện mở rộng và gia cố sợi composite. Tùy theo điều kiện công trường, hãy lựa chọn phương pháp gia cố phù hợp nhất. Ba mặt sàn ngầm đều có tường chịu lực, độ dày tầng một là 300mm. Do đó, phương pháp gia cố tiết diện mở rộng được lựa chọn.

KZ2 không có tường chịu lực bên dưới tầng một. Căn cứ vào tình hình thực tế tại công trường, phương pháp gia cố bằng thép dán ngoài được lựa chọn. Phương pháp này có ưu điểm là thời gian thi công ngắn, tiến độ nhanh, môi trường sạch sẽ.

Gia cố dầm và sàn tầng 1

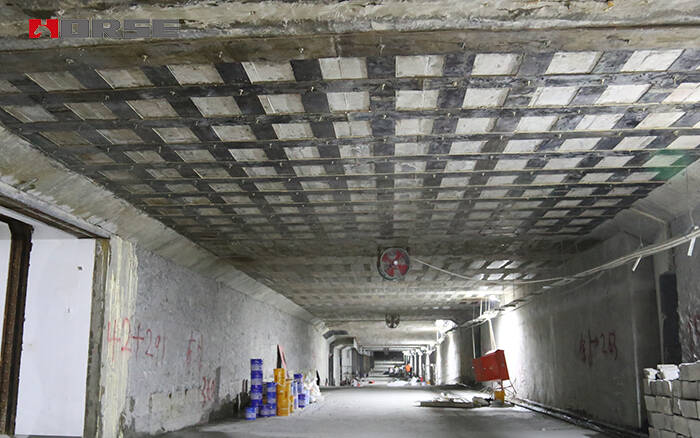

Do chủ đầu tư yêu cầu bổ sung năng lượng địa nhiệt cho tầng một, tải trọng tăng thêm 2kN/m2, khiến một số dầm và cốt thép sàn không đáp ứng được yêu cầu về thông số kỹ thuật và yêu cầu về cốt thép. Khi cốt thép trên cùng của sàn không đáp ứng được yêu cầu, một tấm thép mỏng sẽ được thêm vào phần trên của giá đỡ sàn để gia cố. Khi cốt thép dưới cùng của sàn không đáp ứng được yêu cầu, một dầm thép sẽ được thêm vào phần dưới của sàn để đỡ sàn, và dầm thép được kết nối bản lề với dầm bê tông bao quanh sàn.

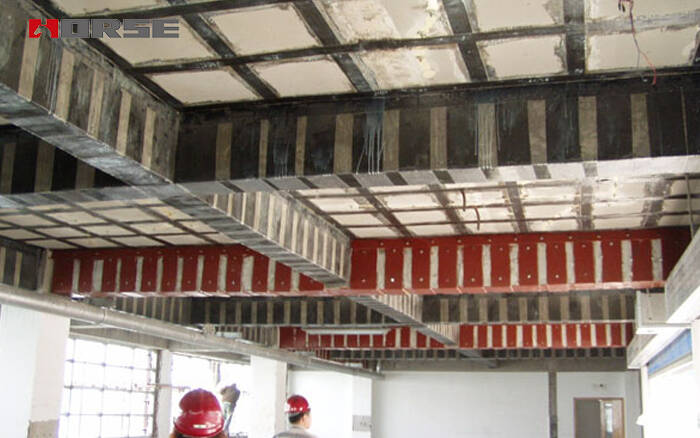

Khi cốt thép dầm không đáp ứng được yêu cầu, dầm được gia cố bằng sợi carbon. Phương pháp này dễ thi công, hiệu suất đáng tin cậy và hiệu quả gia cố.

Phần kết luận

Thông qua việc phân tích chi tiết dự án, lựa chọn phương án thi công đơn giản và biện pháp xử lý đáng tin cậy cho các cấu kiện khác nhau để gia cố dầm, sàn và cột không đạt yêu cầu, giúp thiết kế dự án an toàn, kinh tế, khả thi và hợp lý. Các biện pháp cụ thể như sau:

(1) Các tính toán chi tiết được thực hiện thông qua hai chương trình tính toán. Các chỉ tiêu tổng thể của dự án đều đáp ứng yêu cầu kỹ thuật, kết quả tính toán của hai phần mềm gần như tương đương nhau, kết quả tính toán hợp lý, an toàn và đáng tin cậy.

(2) Đối với tường bê tông tầng hầm KZ1, sử dụng phương pháp tiết diện mở rộng để gia cố, các thanh thép mới bổ sung có thể được neo trực tiếp vào tường bê tông. Đối với phần tầng hầm KZ2 không có bê tông, sử dụng phương pháp gia cố thép dán ngoài, tấm thép đáy được liên kết với bản sàn thông qua bu lông neo, và thép góc gia cố được hàn trực tiếp vào tấm đáy tại công trường.

(3) Bổ sung nhiệt địa nhiệt ở tầng một và gia cố không đủ ở mặt trên của tấm sàn. Các tấm thép được thêm vào phần trên của tấm sàn để gia cố. Phần gia cố dưới của tấm sàn không đủ. Một tấm đỡ dầm thép được thêm vào phần dưới của tấm sàn. Khi cốt thép dầm không đủ, phương pháp dán sợi carbon được sử dụng để gia cố.
