Ứng dụng kỹ thuật liên kết tấm thép kết hợp với Carbo

Tổng quan dự án

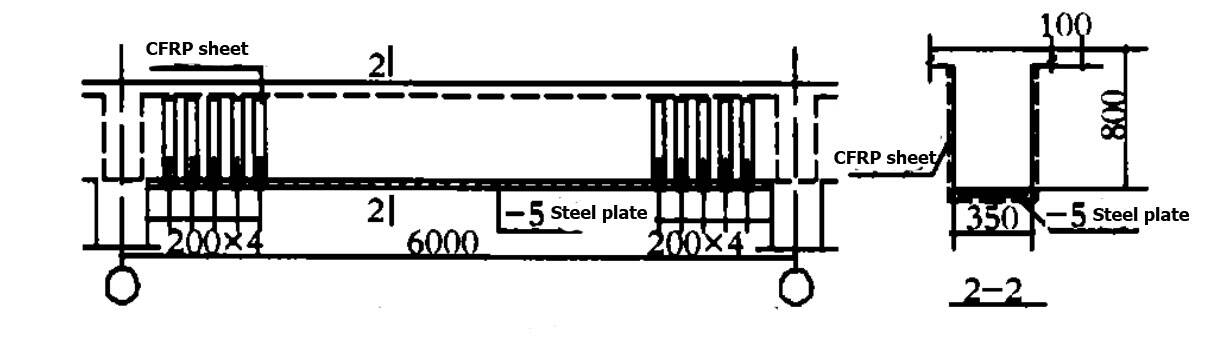

Trung tâm thương mại Yiming Á-Âu Thượng Hải được cải tạo từ tòa nhà xưởng của nhà máy cao su ban đầu. Tòa nhà ban đầu là kết cấu khung 7 tầng với nhịp dầm 6m. Do thay đổi chức năng sử dụng, kết cấu ban đầu cần được gia cố theo kế hoạch tái thiết, bao gồm gia cố dầm, sàn và cột. Nhiều kỹ thuật gia cố khác nhau được sử dụng trong thiết kế sơ đồ gia cố, trong đó dầm được gia cố bằng công nghệ thép liên kết kết hợp với cốt sợi carbon. Ngoài bản vẽ thi công ban đầu, thiết kế còn tham khảo kết quả kiểm tra kết cấu vật lý của bê tông cũ. Tấm thép gia cố được làm bằng thép mangan 16. Theo kết quả tính toán kiểm tra, thiết kế sử dụng tấm thép 4mm hoặc 5mm và keo kết cấu tòa nhà HM-120. Khi lực cắt của dầm cần gia cố không đủ, vải sợi carbon đơn hướng (CFRP) HM-20 và cốt nhựa tương ứng được sử dụng (xem Hình 1).

Quá trình gia cố

Xử lý bề mặt bê tông cốt thép và bề mặt tấm thép - dỡ cốt thép (nâng bằng kích) - chuẩn bị chất kết dính - phủ keo - dán tấm thép - cố định bằng áp suất - bảo dưỡng - quấn sợi carbon - hỗ trợ và tháo dỡ - phun cát và sơn chống ăn mòn

Điểm chú ý xây dựng

Bảo vệ thành phẩm

(1) Bảo vệ nền bê tông đã xử lý, và bao bọc bề mặt bê tông cần sấy khô bằng vật liệu bao che để tránh bụi rơi vào bề mặt.

(2) Để bảo vệ bề mặt cao su của lớp sơn lót, tùy thuộc vào môi trường thi công, có thể che phủ để tránh bụi nếu cần.

(3) Tấm sợi carbon đã cắt phải được bảo quản cẩn thận, tránh nhăn, tránh tiếp xúc với nước và bụi. Khi cắt, tránh xa các thiết bị điện để tránh chập mạch do vụn sợi carbon gây ra.

Những điểm chính của xây dựng an toàn

(1) Do khối lượng cốt thép lớn và thời gian thi công gấp rút, cần chú ý phân chia công trường trong quá trình bố trí thi công. Cần đảm bảo khoảng cách an toàn nhất định giữa công tác hàn điện, cắt khí và công tác dán keo.

(2) Giàn giáo thi công trong nhà phải do thợ giàn giáo lắp dựng theo quy định, đảm bảo an toàn và ổn định, đảm bảo an toàn cho người lao động.
