Cải tạo bệnh viện

Tổng quan dự án gia cố

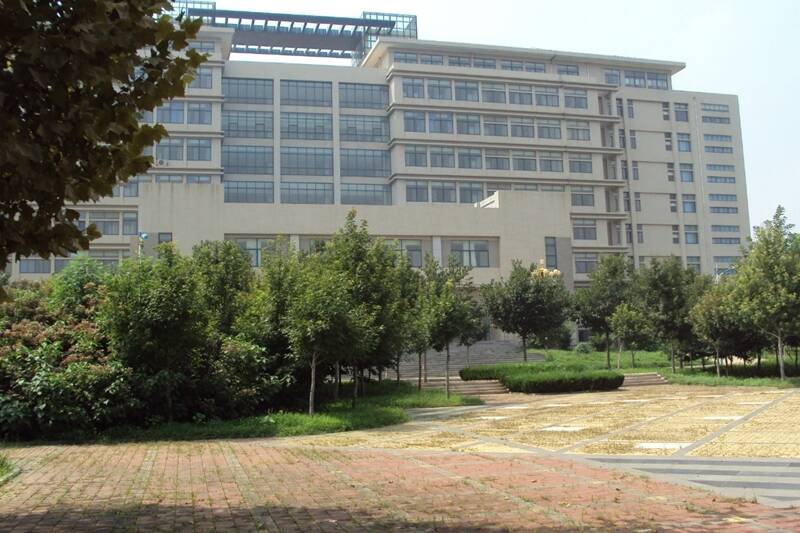

Tòa nhà thí nghiệm giảng dạy của Đại học Y học cổ truyền Trung Quốc đã hoàn thành vào năm 2003. Kết cấu tường chịu lực khung bê tông cốt thép, một tầng hầm, cao 15 tầng. Phần lớn thiết kế ban đầu là dành cho văn phòng và phòng học (tải trọng hoạt động là 2,0KN / ㎡. Sau đó, tòa nhà được bàn giao cho Bệnh viện Y học cổ truyền Trung Quốc tỉnh, đơn vị quyết định cải tạo tòa nhà này thành tòa nhà khoa. Các tòa nhà khoa hiện tại đều được thiết kế theo tiêu chuẩn phòng khách sạn. Cần phải thêm nhà vệ sinh và một phần tường ngăn. Do yêu cầu thiết kế kiến trúc của tòa nhà khoa nên cần phải thêm nhà vệ sinh công cộng, thang máy mới, v.v. Chính vì những thay đổi về chức năng nêu trên mà tải trọng thay đổi và các dầm cục bộ sẽ không đáp ứng được yêu cầu của thiết kế tái thiết hiện tại. , Cần phải được gia cố.

Sau nhiều lần trình diễn chương trình và so sánh tính khả thi về mặt kinh tế và kỹ thuật, đồng thời yêu cầu về thời gian xây dựng đặc biệt cấp bách, người ta quyết định sử dụng vật liệu composite sợi carbon để gia cố.

Thiết kế gia cố

Giả định cơ bản

Việc tính toán khả năng chịu lực cực hạn của dầm bê tông gia cường bằng vật liệu sợi carbon áp dụng các giả định cơ bản sau:

(1)Tác động của bê tông trong vùng chịu kéo bị bỏ qua;

(2)Sau khi dầm được uốn cong, ứng suất của bê tông, thép và sợi carbon tuân theo giả định về mặt cắt phẳng;

(3) Vật liệu sợi carbon áp dụng mối quan hệ ứng suất-biến dạng đàn hồi tuyến tính: ocf=Ecf*ecf và ecf<0,01.

Trong thiết kế này, 2 lớp vải sợi carbon rộng 300mm được dán ở dưới cùng của dầm. Sau khi gia cố, giá trị thiết kế của mômen uốn lớn nhất của dầm này đã được tăng lên 22%.

Phương pháp xây dựng

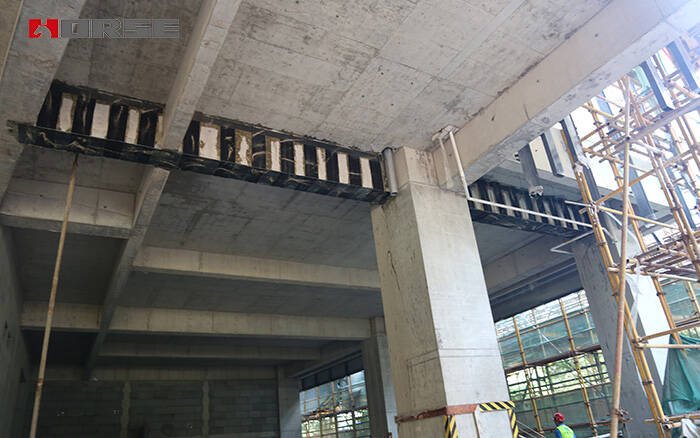

Để tăng cường khả năng bám của vải sợi carbon ở đáy dầm và tăng khả năng chịu cắt của dầm, hai thanh đẩy hình chữ U rộng 200mm được dán ở mỗi bên đầu dầm và hai hộp hình chữ U rộng 100mm được dán ở mỗi bên giao điểm của dầm chính và dầm phụ.

The sticking height of U-shaped sticking should be taken as the height of the component section. For the U-shaped paste form, it is advisable to paste the longitudinal carbon fiber sheet bead on the upper end.

Xét đến các yếu tố chịu ảnh hưởng lớn từ công trường thi công khi dán nhiều lớp vải sợi carbon, khuyến cáo số lớp vải sợi carbon dán trên cấu kiện uốn không nên vượt quá 3 lớp.
