Cấu trúc chính của khách sạn được tăng cường

Nội dung tăng cường an ninh chính của Dự án Khách sạn SF

(1) Gia cố móng và dầm móng.

(2) Sửa chữa và gia cố cột khung bị hư hỏng.

(3)Sửa chữa dầm chính bị hỏng của khung và gia cố bằng sợi carbon.

(4) Sửa chữa sàn nhà và cầu thang bị hư hỏng và gia cố bằng sợi carbon.

Gia cố cột

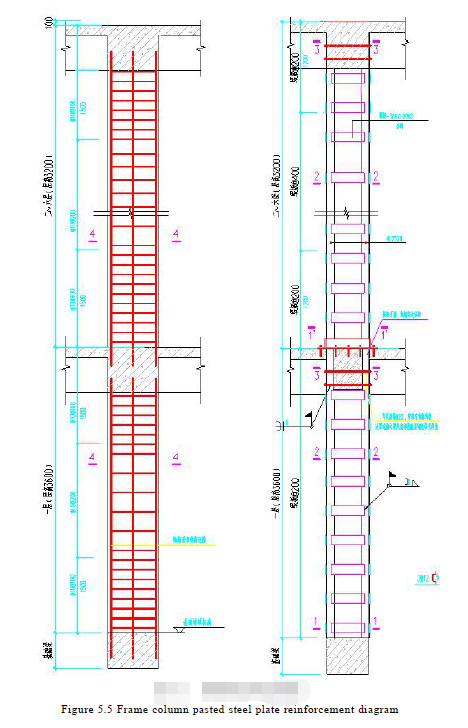

(1) Phương pháp gia cố cột và lựa chọn vật liệu

Sau khi tất cả các cột khung được sửa chữa lần này, phương pháp gia cố thép ốp toàn bộ chiều cao được áp dụng bằng phương pháp gia cố thép bên ngoài.

Về mặt lựa chọn vật liệu, tấm thép được làm bằng thép Q235B (thép số 3), và thông số kỹ thuật của thép tiết diện là L75X8. Khi các thanh thép chịu ứng suất dọc của khung có cấp chịu động đất 1, 2 và 3 là các thanh thép thông thường, giá trị đo được của cường độ kéo và giá trị đo được của cường độ chảy của các thanh thép phải được kiểm soát trong phạm vi 1,25. Giá trị tiêu chuẩn của cường độ chảy và giá trị đo được của cường độ chảy phải thấp hơn 1,3 và giá trị đo được của độ giãn dài tổng thể của thanh thép dưới lực kéo tối đa không được nhỏ hơn 9%. Chiều rộng của các thanh là 100mm, độ dày là 80mm và khoảng cách giữa các thanh là 200/400mm. Việc sửa chữa và gia cố cột khung sử dụng keo kết cấu cường độ cao để dán HM-120.

Trước khi gia cố, phần lớn tải trọng hoạt động tác động lên dầm được loại bỏ. Bề mặt của cột và dầm ban đầu được đục bỏ 10mm-15mm, và các cạnh và góc được cạo sạch. Bề mặt mối nối bê tông mới và cũ được đổ bằng vữa xi măng nguyên chất trước khi đúc bề mặt bê tông cũ. Đục bỏ lớp bảo vệ của phạm vi chiều dài hàn của cốt thép chính ở phần dưới của dầm bê tông cốt thép và đai bên dầm (phạm vi hàn một bên) để lộ bề mặt của cốt thép chính và đai hàn và cốt thép dọc dầm ban đầu tại điểm hàn của cốt thép ngắn kết nối sẽ lộ ra một nửa đường kính của nó. Bề mặt mối nối bê tông của thanh thép không hàn sẽ được đục bỏ, và tất cả các mảnh vỡ và cặn bẩn sẽ được loại bỏ và rửa sạch bằng nước. Hàn cốt thép áp dụng các phương pháp hàn phân đoạn, hàn lớp, đối xứng và hàn nhảy. Chiều dài đường hàn một mặt là 10d, chiều dài đường hàn hai mặt là 5d, chiều cao đường hàn cốt thép chính là 6mm, chiều cao đường hàn cốt thép đai là 5mm.

Trước khi đổ vật liệu vữa cường độ cao, bề mặt dầm ban đầu phải được tưới nước trước 24 giờ, và hồ xi măng phải được quét theo đúng tỷ lệ 1: 0,4. Để thuận tiện cho việc đổ, một lỗ xiên trên ván khuôn được trang bị một lỗ rót và nén chặt, cao hơn bê tông cũ khoảng 100mm. Khi bê tông cốt thép đạt đến C15, các phần nhô ra ở mặt bên của dầm được loại bỏ.

Cốt thép dọc gia cường ở đáy dầm phải được khoan và trồng vào cột bê tông cốt thép ban đầu, sau đó neo bằng chất neo.

Sau khi đổ keo, cần tiến hành quá trình gia cố, bê tông mới đổ vào phải kịp thời che phủ, cách nhiệt, tưới nước để bảo dưỡng, thời gian bảo dưỡng phải đạt 14 ngày và giữ ở trạng thái ướt.

Gia cố dầm và sàn

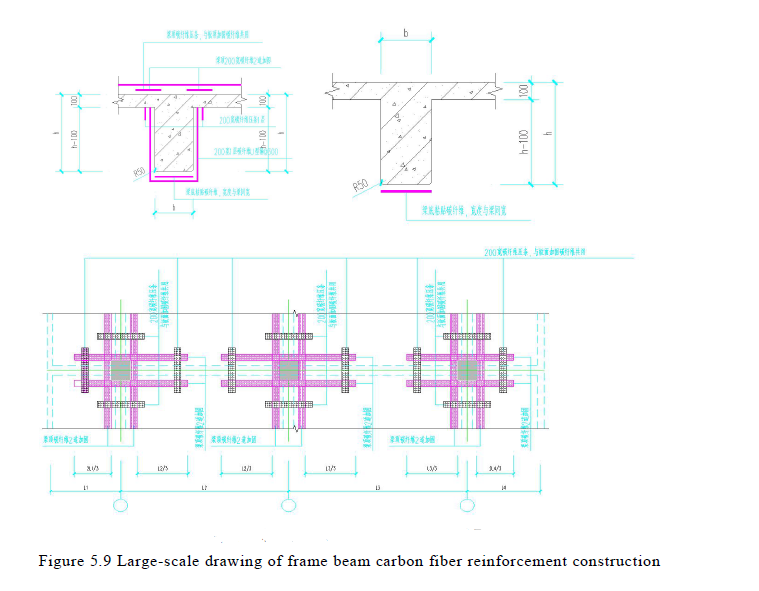

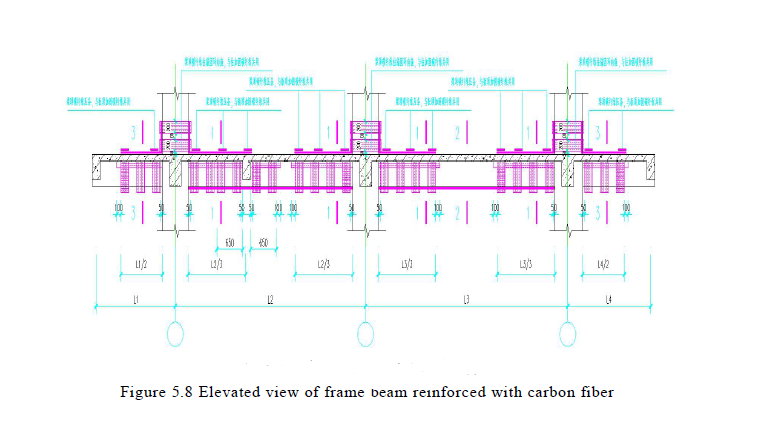

(1) Phương pháp gia cố dầm và lựa chọn vật liệu Đối với cốt dầm, sử dụng vải sợi carbon dán để gia cố. Sử dụng vải sợi carbon cường độ cao cấp I, 300g, tỷ lệ giãn nở không nhỏ hơn 1,7%, khuôn đàn hồi không nhỏ hơn 240GPa, độ dày là 0,167mm và nhiệm vụ tiêu chuẩn của cường độ kéo cần không nhỏ hơn 3400MPg. Keo dán sợi carbon sử dụng keo cấp A phù hợp với vải sợi carbon.

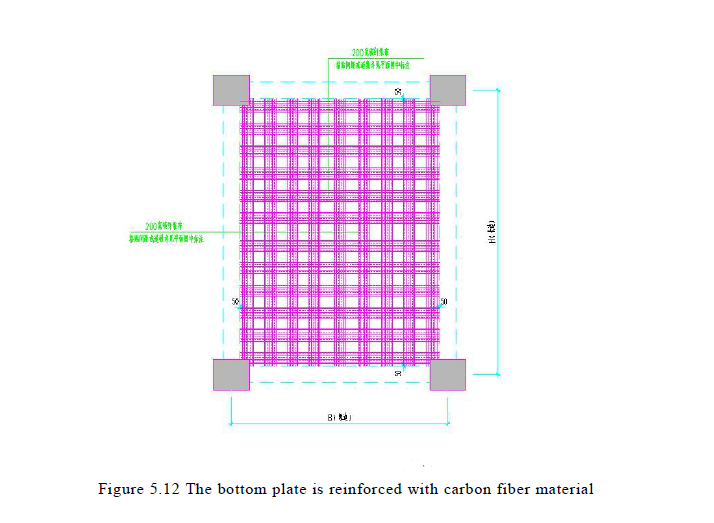

(2) Phương pháp gia cố tấm và lựa chọn vật liệu

Tấm gia cố cũng lựa chọn phương pháp dán vải sợi carbon
