Tăng cường tòa nhà văn phòng bê tông

Tổng quan dự án

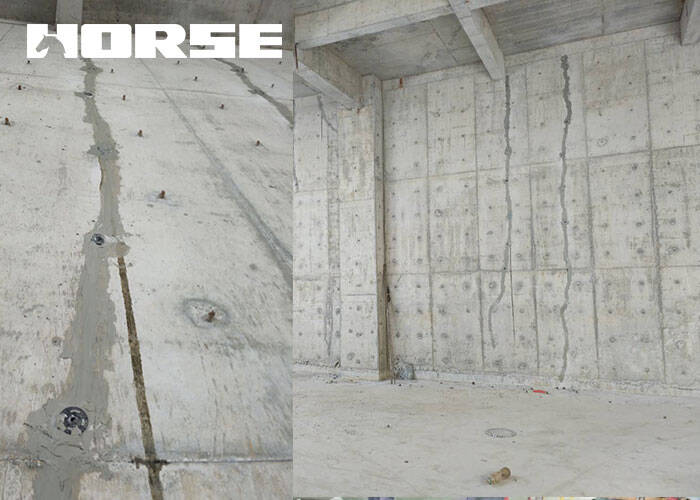

Tòa nhà ban đầu là tòa nhà văn phòng kết cấu khung, được xây dựng vào năm 2001, với 1 tầng hầm, 8 tầng nổi và 10 tầng cục bộ, có móng bè cọc. Theo bố cục mới, khu văn phòng phía đông của tầng 3-5 được chuyển đổi thành phòng máy tính và khu văn phòng một phần tầng 6 được chuyển đổi thành phòng máy tính. Theo báo cáo thử nghiệm và thẩm định do đơn vị thẩm định chuyên nghiệp cung cấp, các dầm riêng lẻ của tòa nhà ban đầu có vết nứt và việc sử dụng bình thường của chúng gây ra nguy cơ an toàn. Sau khi phòng máy tính được chuyển đổi, tải trọng của tòa nhà tăng lên nhiều hơn, vì vậy tòa nhà ban đầu phải được cải tạo và gia cố.

Thiết kế gia cố

Trong thiết kế tái thiết và gia cố các tòa nhà hiện có, trước tiên các tòa nhà hiện có được cải tạo theo bố cục tái thiết tòa nhà. Tải trọng được đặt theo các yêu cầu chức năng mới, các điều kiện ứng suất của từng thành phần chịu ứng suất trong khả năng chịu lực cực hạn và trạng thái giới hạn sử dụng bình thường được kiểm tra và xem xét việc giảm cường độ của các thành phần kết cấu ban đầu và thiết kế gia cố được thực hiện. Làm cho toàn bộ kết cấu và các thành phần đáp ứng các yêu cầu sử dụng dưới tải trọng mới.

Vật liệu gia cố

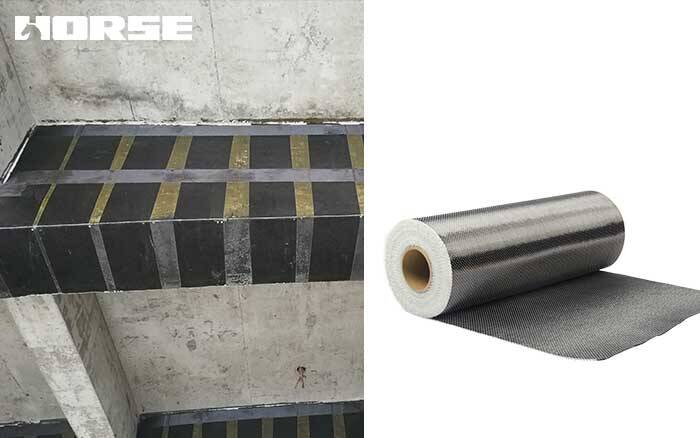

Kết cấu bê tông được gia cố bằng cách dán các tấm sợi carbon, chủ yếu bao gồm kết cấu và các thành phần như bản sàn, dầm và các cột liên quan của phòng máy.

Thiết kế gia cố

Tải trọng động đồng đều trên sàn phòng máy tính được coi là 6.OkN/m2. Phần mềm tính toán kết cấu là phần mềm PKPM series. Sau khi tính toán và kết hợp với bản vẽ hoàn thiện tòa nhà ban đầu, phần trên của đầu dầm của khu văn phòng riêng lẻ ban đầu ở tầng 3-5 là không đủ. Gia cố. Các dầm và bản sàn ở tầng 6 của phòng máy không được gia cố đủ và cần phải được gia cố.

Phần gia cố không đủ ở đầu dầm. Phần trên của mặt dầm gần với đáy của tấm và vải sợi carbon được dán dọc theo hướng dọc của dầm. Phần gia cố không đủ trong nhịp dầm, dán vải sợi carbon dọc theo hướng dọc của dầm ở dưới cùng của dầm và đặt phôi hình chữ U. Phần gia cố tấm không đủ. Dán vải sợi carbon ở dưới cùng hoặc trên cùng của tấm theo hướng gia cố.

Qua tính toán, kết cấu và các thành phần của tòa nhà cốt thép có thể đáp ứng được yêu cầu của phòng thông tin liên lạc.

Yêu cầu xây dựng

Chiều dài chồng của vải sợi carbon theo hướng chịu lực của sợi phải >100mm. Khi sử dụng nhiều hoặc nhiều lớp vải sợi carbon để gia cố, vị trí chồng chéo của từng lớp vải sợi carbon phải được so le với nhau.

Khi dán tấm sợi carbon vào vùng chịu lực ở mặt bên của dầm để gia cố uốn, vùng dán phải nằm trong phạm vi 1/4 chiều cao của dầm tính từ mép vùng chịu lực.

Khi gia cố dầm và tấm ở vùng mô men uốn dương, tấm sợi carbon phải kéo dài đến mép giá đỡ. Nên thiết lập hộp chữ U bằng vật liệu tấm sợi carbon hoặc thanh ngang ở cả hai bên điểm chịu tải tập trung.

Khi tấm bê tông được gia cố bằng cách uốn cong, tấm sợi carbon phải áp dụng nhiều sơ đồ vải dày đặc
