Dầm bê tông được gia cố

Chợ nông sản ở thị trấn Toupai, huyện Jinxiu, được xây dựng vào năm 1993, có kết cấu khung bê tông cốt thép và vẫn đang được sử dụng. Năm 2009, chúng tôi được chủ sở hữu ủy quyền tiến hành thử nghiệm kết cấu và đánh giá độ tin cậy của chợ.

Kết quả thẩm định cho thấy cốt thép dầm được thử nghiệm bằng phương pháp siêu âm kết hợp với đào mẫu, và phát hiện ra rằng một số dầm khung được gia cố không đủ. Trong số đó, cốt thép đáy dầm của dầm khung trục chỉ là 2Φ16, và đai là 8@200. Theo "Quy cách thiết kế kết cấu bê tông" hiện hành, giá trị thiết kế của khả năng chịu uốn giữa nhịp Mu là 28,9kN·m và giá trị thiết kế của mômen uốn M là 39,9kN·m theo tổ hợp lực thực tế, không thể đáp ứng được yêu cầu về khả năng chịu lực tiết diện bình thường. .

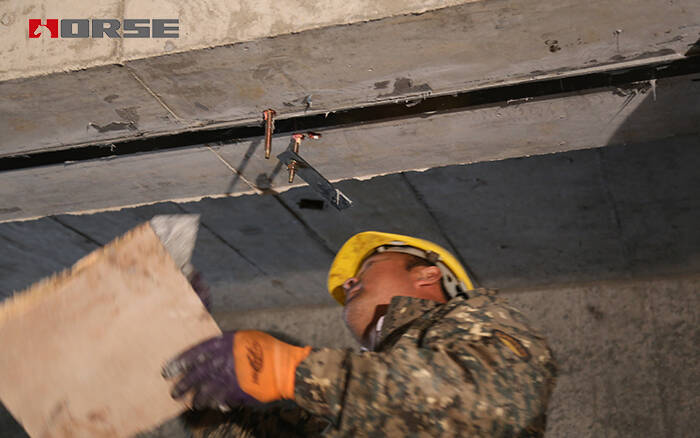

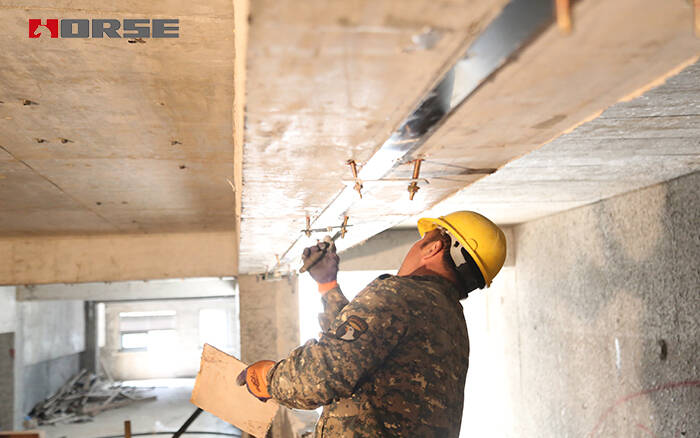

(1) Thông số kỹ thuật và ứng suất kiểm soát độ căng của dải sợi carbon. Dải sợi carbon sử dụng dải sợi carbon loại 50-1.2, cường độ thiết kế kéo là 2300MPa, mô đun đàn hồi là 1,73×105MPa, chiều rộng là 50mm, độ dày là 1,2mm, Af=60mm2 và chiều dài của dải sợi carbon gia cố ở đáy dầm là 3,0m. Giá trị ứng suất kiểm soát độ căng của dải sợi carbon là σcon=35%fu=805MPa.

Bằng cách áp dụng ứng suất trước, một phần vết nứt của dầm được khép lại, độ cứng cũng được cải thiện ở một mức độ nhất định và độ võng của dầm ở giữa nhịp giảm 1,2mm.;

Phương pháp gia cố sợi carbon ứng suất trước thi công thuận tiện và nhanh chóng. Không cần vệ sinh bề mặt kết cấu ban đầu trên diện rộng. Thi công gia cố không cần máy móc trên diện rộng, sau khi tháo kích ra sau khi hoàn thành căng thì thi công xong. Thời gian thi công ngắn, không ảnh hưởng đến việc sử dụng kết cấu.
