Cầu bê tông cốt thép đang sử dụng được gia cố và xây dựng lại

Kết cấu phần trên của cầu cũ có tổng chiều dài 100m và nhịp 6×16m là dầm chữ T bê tông đơn giản. Kết cấu phần trên của cầu cũ là dầm ∏ bê tông đơn giản. Cầu có chiều rộng 14m, trong đó cầu cũ có chiều rộng 5∙0m ở thượng lưu và cầu mới có chiều rộng 8∙5m ở hạ lưu. Kết cấu phần dưới của cầu cũ áp dụng hình thức móng hai trụ cầu làm móng mở rộng. Kết cấu phần dưới của cầu mới áp dụng hình thức kết cấu cọc-cột. Cột trụ cầu được cấu tạo bởi hai cột bê tông có đường kính 100cm. Móng cọc sử dụng 2 cọc khoan nhồi có đường kính 120cm.

Kết quả kiểm tra cầu đã triển khai cho thấy:

Các vết nứt dọc và chéo trên bề mặt dầm chính mới và cũ của cầu đã phát triển nghiêm trọng. Một số dầm chính có vết nứt dọc xuyên qua dầm chính trên và dưới, độ cứng của cầu đã giảm đáng kể. Dầm chính của cầu cần được gia cố hoặc gia cường trong uốn và cắt.

Mặt cầu có nhiều vết nứt, ổ gà và các mối nối giãn nở khác cần phải xử lý.

Bê tông của các trụ cầu, các cột trụ rỗng dưới nước đã rơi ra và lộ ra các thanh thép, cần phải được gia cố.

Do đó, cây cầu có nguy cơ tiềm ẩn về an toàn và cần được gia cố hoặc nâng cấp.

Góc nhìn từ trên cao của cây cầu

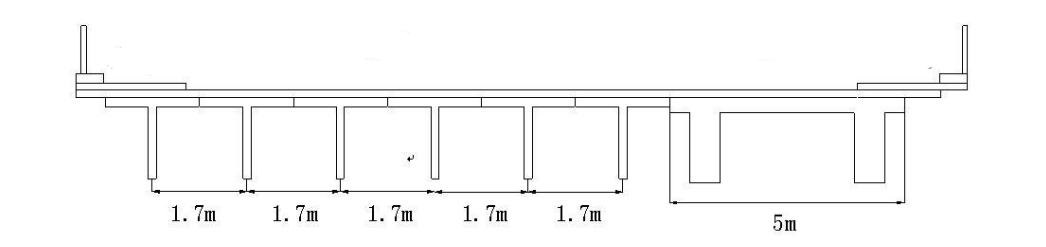

Mặt cắt ngang của cây cầu

Kế hoạch gia cố và cải tạo kết cấu thượng tầng

Đối với các vết nứt khác nhau được tìm thấy trong quá trình kiểm tra cầu, phương pháp đổ vữa epoxy được sử dụng để bịt kín các vết nứt. Đối với các bệnh như thanh thép lộ ra ở nhiều bộ phận khác nhau của cầu, nhựa epoxy được sử dụng để bôi lên bề mặt của các thanh thép lộ ra để đạt được mục đích bảo vệ.

Hệ thống mặt cầu sẽ được lát lại hoặc sửa đổi.

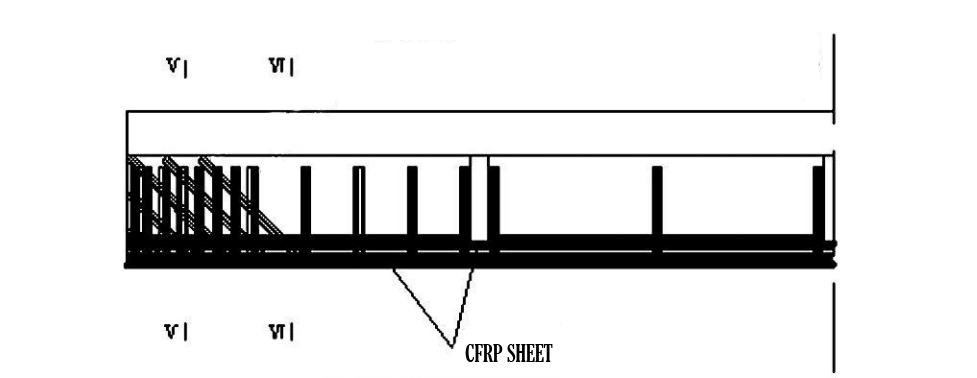

Bản vẽ gia cố dầm chính của cầu dầm chữ T được hỗ trợ đơn giản

Phương pháp gia cố tấm sợi

Bằng cách dán các tấm sợi có độ bền cao, độ đàn hồi cao vào bề mặt ngoài của dầm chữ T, khả năng chịu tải của cầu có thể được tăng cường hoặc cải thiện. Tấm sợi (tấm sợi hoặc vải sợi), độ dày khoảng 0∙11-0∙43mm, số lớp dán là 1-3 lớp). Kế hoạch gia cố này có ý định sử dụng vật liệu tơ thô sợi carbon nhập khẩu, độ bền kéo của nó gấp khoảng 10 lần so với thanh thép và mô đun đàn hồi của nó gấp khoảng 1∙2 lần so với thanh thép. Trọng lượng đơn vị chỉ bằng khoảng 1/5-1/4 thép và có khả năng chống ăn mòn axit và kiềm, có độ bền tuyệt vời và có giao diện tốt với bê tông.

Ưu điểm: Chi phí gia cố cầu thấp, có thể cải thiện hiệu quả khả năng chịu tải của cầu, hầu như không làm tăng trọng lượng và kích thước của cầu. Thời gian thi công ngắn, không cần thiết bị thi công quy mô lớn. Sau khi gia cố, chi phí bảo trì cầu cực kỳ thấp.
