Xây dựng cốt thép

Tổng quan dự án

Tòa nhà thương mại ở phía đông của Dongfangzhimen, phố Xinggang, Khu công nghiệp. Tổng quan về dự án như sau: Dự án này là một kết cấu khung bê tông cốt thép 3 tầng, với ba tầng trên mặt đất và một tầng hầm, với chiều cao 4,5m. Lưới cột điển hình là 8,4m × 8,4m, phần cột điển hình của tầng hầm là 550 × 550mm và phần cột điển hình phía trên mái tầng hầm là 500 × 500mm. Hình thức móng là móng cọc ống ứng suất trước với tấm chắn nước dạng dầm. Dự án được thiết kế và xây dựng vào năm 2004 và hoàn thành và đưa vào sử dụng vào năm 2005. Năm 2014, do cần phải có một đường hầm tàu điện ngầm đi qua bên dưới tòa nhà thương mại, nên tòa nhà thương mại cần phải bị phá dỡ một phần trong khu vực đi qua đường hầm tàu điện ngầm và phần còn lại tuân thủ theo yêu cầu của chủ sở hữu và các quy định hiện hành. Các lỗ lớn trên một số tầng đã được bịt kín bằng dầm đúc tại chỗ và bốn cầu thang đã được thêm vào. Hệ thống kết cấu, bố trí kết cấu và tải trọng phục vụ của các bộ phận còn lại về cơ bản vẫn không thay đổi, phiên bản mã thiết kế áp dụng trong thiết kế ban đầu và thiết kế cải tạo về cơ bản là giống nhau.

Quá trình chính của quá trình gia cố và chuyển đổiQuá trình chính của quá trình gia cố và chuyển đổi

Trước khi các tòa nhà hiện có được gia cố và xây dựng lại, một công ty thử nghiệm có trình độ thử nghiệm đặc biệt phải tiến hành đánh giá độ tin cậy của kết cấu ban đầu. Khi có yêu cầu về động đất, việc đánh giá khả năng chịu động đất của kết cấu ban đầu phải được thực hiện theo các tiêu chuẩn quốc gia hiện hành. Hai báo cáo đánh giá này phải được sử dụng làm tiền đề và cơ sở cho thiết kế gia cố và xây dựng lại của dự án. Theo báo cáo đánh giá và kết quả tính toán của mô hình tổng thể, sơ đồ gia cố được lựa chọn, sau đó thiết kế bản vẽ thi công cốt thép được thực hiện. Bản vẽ thi công phải được xem xét và phê duyệt trước khi có thể sử dụng để thi công. Trước khi thi công cốt thép kết cấu, thiết kế tổ chức thi công phải được lập theo yêu cầu thiết kế và đặc điểm kết cấu. Việc thi công phải được kiểm soát chặt chẽ theo các tiêu chuẩn kỹ thuật tương ứng và việc kiểm tra chất lượng và nghiệm thu dự án phải được thực hiện theo các tiêu chuẩn quốc gia.

Yêu cầu về vật liệu và công nghệ thi công cọc trồng cây

Việc thêm dầm, bản sàn và cột và phương pháp mở rộng mặt cắt ngang đều yêu cầu sử dụng công nghệ trồng thanh. Khi sử dụng công nghệ trồng thanh, người ta phải quen thuộc với các yêu cầu vật liệu và kỹ thuật xây dựng có liên quan để đảm bảo rằng thiết kế và xây dựng là kinh tế, hợp lý, an toàn và đáng tin cậy.

(1) Việc lựa chọn keo dán cốt thép cho kết cấu chịu lực phải tuân thủ nghiêm ngặt các quy định có liên quan để đảm bảo độ bền, bảo vệ môi trường và không độc hại của keo dán cốt thép. Keo gia cố phải được đóng gói trong hộp cứng. Thời hạn sử dụng của bao bì mềm ngắn và dễ bị hư hỏng và xuống cấp.

(2) Khi trồng thanh, khoảng cách giữa các thanh trồng liền kề không được nhỏ hơn 100mm, lớp bảo vệ của thanh trồng trong kết cấu ban đầu không được nhỏ hơn 40mm và lớp bảo vệ của đai phải đáp ứng các yêu cầu thông số kỹ thuật tương ứng. Khi các tấm và tường có độ dày nhỏ hơn 150 được trồng bằng thanh thép hai hàng, các thanh thép hai hàng phải được trồng theo kiểu lệch hình quả mận.

(3) Khi trồng cốt thép, trước tiên phải hàn cốt thép rồi mới trồng; nếu gặp khó khăn thì phải hàn sau, khoảng cách từ điểm hàn đến bề mặt bê tông của vật liệu nền phải lớn hơn 15d, phần gốc cốt thép lộ ra phải quấn khăn ướt tẩm nước.

(4)Độ dày tối thiểu của các cấu kiện bê tông cốt thép dùng để gia cố cốt thép phải lớn hơn độ sâu của cốt thép cộng với 2D (D là đường kính lỗ khoan).

(5) Giao diện bê tông (bề mặt liên kết) tại điểm giao nhau của dầm, sàn và cột cũ và mới phải được đục. Phương pháp và yêu cầu được nêu chi tiết trong Mục 1.8 trên trang 8 của "Cấu trúc bê tông cốt thép" 13G311-1.

Gia cố sàn

Nói chung, mối quan hệ độ cao giữa bản sàn và dầm sàn là đỉnh bản sàn và đỉnh dầm phẳng. Nếu dầm sàn đã có, bản sàn mới chỉ có thể đặt thanh thép ở phần dưới, và cắt lớp bảo vệ của đỉnh dầm sàn rộng khoảng 100mm và cao 50mm, và thanh thép trên bản sàn có thể được hàn trực tiếp với thanh trên của các bản sàn liền kề.

Trồng cây chùm

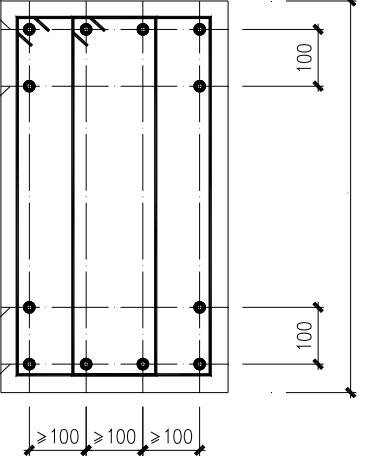

Trong giai đoạn thiết kế cốt thép sơ bộ của dự án này, sau khi kiểm tra, bản vẽ chi tiết cốt thép do công ty cốt thép vẽ cho thấy khoảng cách ròng của cốt thép dọc dầm để thi công cốt thép trồng là khoảng 30mm, về cơ bản được bố trí theo yêu cầu về khoảng cách cốt thép dọc của kết cấu đúc tại chỗ. Nếu khoảng cách giữa các thanh trồng quá nhỏ, dễ gây ra hư hỏng nứt bê tông cho kết cấu tại điểm neo của các thanh trồng. Sau khi điều chỉnh, chiều rộng dầm để thi công cốt thép trồng được tăng lên và khoảng cách tâm của cốt thép trồng trong dầm được kiểm soát ở khoảng 100mm để đảm bảo an toàn cho kết cấu từ kết cấu.

Gia cố mối nối dầm-cột

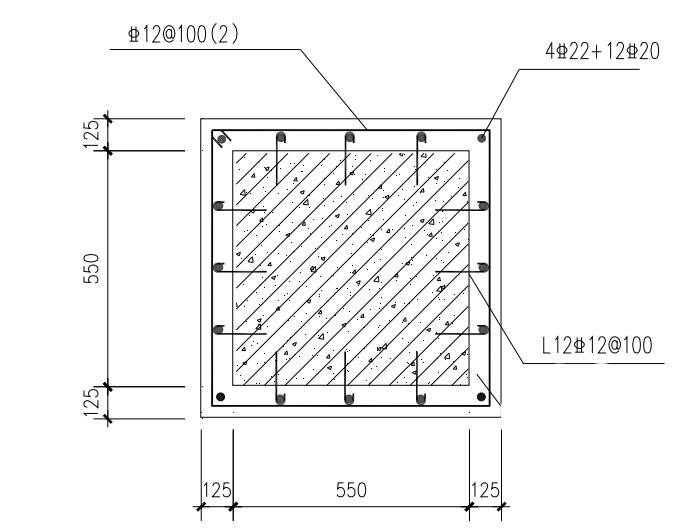

Tiết diện cột điển hình phía trên mái tầng hầm của dự án này là 500×500mm, và dầm khung được thêm vào tại lỗ lớn trên tầng hai. Các thanh dọc trên và dưới của dầm khoảng 8,22 mm. Tiết diện cột quá nhỏ, do đó độ sâu của dầm khung không thể đạt tới 25d (d là đường kính của gân dọc). Nếu một số lượng lớn cột khung được gia cố bằng phương pháp tăng tiết diện thì khó hơn và có tác động lớn hơn đến hiệu ứng không gian kiến trúc.
