Lỗ mở dầm mái tầng hầm

Bối cảnh Kết cấu tầng hầm của dự án đã hoàn thành trong giai đoạn đầu và đơn vị lắp đặt cơ điện đã đề xuất tăng nhu cầu về ống thoát nước tầng hầm. Theo yêu cầu của lệnh thay đổi thiết kế, cần phải mở các lỗ trên dầm bên của mái tầng hầm và thêm 7 vỏ mới. Độ cao trung tâm của ống thoát nước mới được thêm vào là 1,80m, đường kính tối đa của vỏ là 250mm và kích thước của dầm bên của mái tầng hầm là 500mmX1400mm. Công nghệ thi công của lỗ dầm bên trong tầng hầm của dự án này không chỉ đòi hỏi phải gia cố kết cấu bê tông mà còn đảm bảo chống thấm của dầm bên.

Phương pháp truyền thống để mở lỗ trên dầm khung là mở lỗ ở mặt sau của dầm, và dầm bê tông cần được đục và sau đó đổ lại. Phương pháp này phức tạp về quy trình, thời gian thi công dài và phá hủy kết cấu rất cao. Vì mục đích này, các kỹ thuật viên dự án đã nghiên cứu và áp dụng kỹ thuật gia cố thép liên kết trong quá trình thi công lỗ dầm bên, và hiệu quả là tốt.

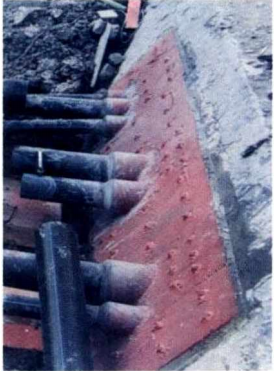

Mặt trong và mặt ngoài của dầm được gia cố bằng thép liên kết, vỏ được hàn bằng thép liên kết. Phương án này không chỉ đảm bảo độ chắc chắn của cốt thép tường ngoài mà còn tăng cường khả năng chống thấm, thi công đơn giản và thời gian thi công ngắn..

Set up a basement roof backfill excavation, a positioning and lay-out, determine the opening and drilling area, a water drill to open a hole, an artificial air pick to chisel a casing and a waterstop to install and fix. A mold, grouting, bonding with steel, reinforcement, maintenance, and removal of the top frame.

Advantages of bonding steel reinforcement technology in side beam openings

Dự án áp dụng sáng tạo công nghệ cốt thép liên kết tại các lỗ dầm bên để đáp ứng yêu cầu kỹ thuật về cốt thép kết cấu và chống thấm, tránh tác động của mối nối giữa vỏ và tấm tường kết cấu lên chống thấm, đảm bảo chất lượng chống thấm. Những ưu điểm cụ thể như sau.

1) Giảm khối lượng công việc đục đẽo và giảm thiểu thiệt hại cho kết cấu ban đầu

Trong sơ đồ gia cố ban đầu, cần phải thêm cột và dầm vào cả hai bên của mặt trong và mặt ngoài của lỗ mở, và việc đục cấu trúc ban đầu đòi hỏi một lượng công việc lớn, điều này sẽ gây ra thiệt hại lớn hơn cho cấu trúc. Tuy nhiên, sau khi áp dụng công nghệ gia cố thép liên kết, lỗ đục tương đối nhỏ và các thanh thép trong phạm vi mở bên ngoài vỏ được giữ lại, và các thanh thép được giữ lại đều được xử lý bằng hàn gia cố thép hình chữ U. Sơ đồ này có thiệt hại tối thiểu cho cấu trúc ban đầu.

2) Dễ dàng vận hành trong không gian hẹp, tiết kiệm chi phí và rút ngắn thời gian thi công

Bản vẽ gia cố ban đầu yêu cầu phải buộc thanh thép, ván khuôn đỡ, đổ bê tông và bảo dưỡng. Không gian bên trong của dầm bên mái tầng hầm hẹp, bề mặt làm việc nhỏ và thi công khó khăn. Sau khi áp dụng công nghệ gia cố thép liên kết, tấm thép định hình có thể được xử lý trước và có thể sử dụng bu lông để neo vào vị trí đã chỉ định sau khi hoàn thành quy trình trước đó, vật liệu rót và nhựa epoxy đông cứng nhanh chóng và chu kỳ bảo dưỡng ngắn. So với phương án gia cố ban đầu, quy trình thi công được rút ngắn và thời gian thi công được rút ngắn đáng kể.

3) Hiệu quả chống thấm nước tốt hơn

The use of bonded steel reinforcement technology, the casing and the water-stop steel plate are fully welded, and the casing and the original structure are poured with 95% C45 grouting material and 5% epoxy resin, which has the advantages of good integrity and firm connection between the old and new structures151. Bonded steel reinforcement technology has strong applicability and technical safety.

Dự án này giải quyết vấn đề gia cố kết cấu mở và ngăn nước của lỗ mở phía sau bằng cách kết hợp sáng tạo giữa gia cố thép liên kết với lắp đặt vỏ. Không chỉ đảm bảo an toàn kết cấu của lỗ mở rộng phía sau mà còn giải quyết hiệu quả vấn đề vỏ mở rộng phía sau dễ bị rò rỉ.
