Trung tâm đi dạo Jin

Trung tâm Jingguang nằm ở vành đai 3 phía Đông Bắc Kinh. Tòa tháp chính cao 206,8m, hình quạt 90 độ, 3 tầng ngầm và 54 tầng trên mặt đất. Phần ngầm là kết cấu hỗn hợp bê tông cốt thép, phần trên mặt đất là kết cấu thép, hệ thống kết cấu là ống lõi khung thép, nằm trong khu vực gia cố địa chấn 8 độ.

Việc cải tạo tòa tháp chính của Trung tâm Jingguang chủ yếu bao gồm:

1. Điều chỉnh chức năng xây dựng và phân chia tầng hầm thứ nhất lên tầng 7 trên mặt đất;

2. Phá dỡ lớp xen kẽ ban đầu nằm giữa tầng 1 và tầng 2, dẫn đến thay đổi trong phân bổ tải trọng kết cấu và thay đổi các lỗ mở trên sàn;

3. Tháo dỡ các tấm sàn tại sảnh khách sạn ở tầng 2 và tầng 3;

4. Tăng một phần sàn tầng 5, điều chỉnh lại bố cục cầu thang ban đầu và thêm cầu thang bộ, thang máy;

5. Một diện tích lớn diện tích trồng cây xanh được bổ sung vào khuôn viên ngoài trời của tầng 1.

Gia cố bê tông

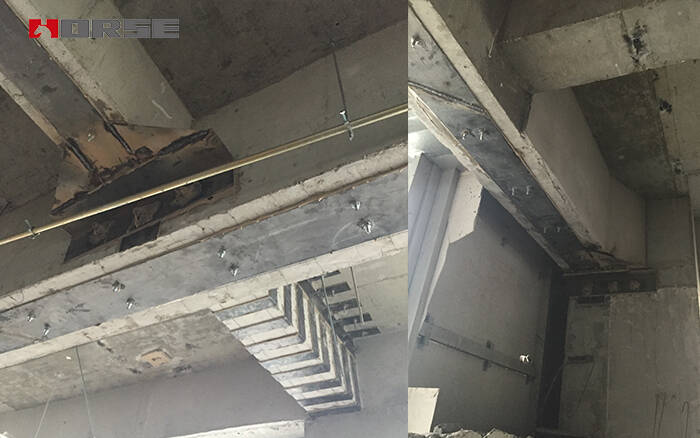

(1) Hình ảnh thực tế hiện trường sau khi thi công cốt thép tấm.

(2) Tăng chiều cao tiết diện: Do phần ngoài trời của tầng 1 được thêm diện tích cây xanh lớn nên tải trọng tăng nhiều hơn, cần phải cải thiện khả năng chịu lực của dầm chính của kết cấu. Do đó, phương pháp tăng tiết diện chủ yếu dùng để gia cố.

(3) Tăng chiều rộng tiết diện: Khi dưới dầm kết cấu có đường ống cơ điện, tường, v.v. không di chuyển được, ảnh hưởng đến kết cấu dầm để tăng chiều rộng tiết diện, có thể cải thiện khả năng chịu lực của cấu kiện kết cấu bằng cách tăng chiều rộng tiết diện.

(4) Chỉ tăng cốt thép mà không tăng kích thước tiết diện. Dự án có yêu cầu cao về khoảng hở. Khi dầm cần tăng khả năng chịu lực và không thể tăng chiều cao dầm, áp dụng phương pháp gia cố chỉ thêm thanh thép ở đáy dầm kết cấu mà không tăng tiết diện. Các thanh thép mới thêm vào được kết nối với các thanh thép ban đầu bằng cách hàn thanh ngắn

(5) Tăng chiều cao tiết diện và tăng chiều rộng tiết diện. Đối với các cấu kiện kết cấu đứng có yêu cầu cao về khả năng chịu lực của cấu kiện, đồng thời tăng chiều rộng và chiều cao tiết diện để cải thiện khả năng chịu uốn và chịu cắt của cấu kiện, tránh xảy ra tình trạng khả năng chịu cắt không đủ.

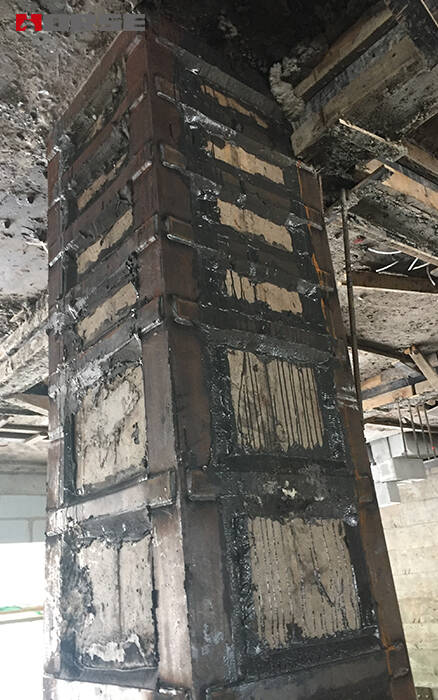

(7) Gia công cốt thép bên ngoài: Khi khả năng chịu cắt của cột kết cấu không đủ, khả năng chịu cắt của cấu kiện có thể được cải thiện bằng cách bọc các tấm thép ở bên ngoài phần cột. Các tấm thép cần được hàn trong quá trình thi công, do đó, việc thi công keo thép cho phần hàn cần được hoàn thành sau khi hàn xong, để tránh nhiệt độ cao trong quá trình hàn gây ra hư hỏng cho keo thép.

8) Tăng cường cốt thép dầm phụ. Có hai loại cốt thép để thêm dầm phụ: thêm dầm bê tông và thêm dầm thép. Bao gồm tăng khả năng chịu lực của sàn, thêm cột kết cấu trên tấm, thêm dầm phụ bên cạnh các lỗ mở lớn hơn và thay đổi đường truyền lực của các cấu kiện bằng cách thêm dầm phụ để đạt được hiệu quả gia cố dầm và cột chính.

(9) Tăng cường cốt thép tường: Do tải trọng trên tăng lên, khả năng chịu lực cắt đột của bè dưới một số cột không đủ. Lực đột trên bè được chia đều bằng cách thêm một bức tường ở giữa cột.
