Sửa chữa cầu

Một cây cầu được làm hoàn toàn bằng bê tông C50. Ngày 6 tháng 5 năm 2008, sau khi được các chuyên gia kiểm tra, phát hiện dầm chữ T đúc sẵn có vết nứt theo cả phương ngang và phương thẳng đứng. Sau khi kiểm tra, nguyên nhân chính như sau.

(1) Nhiệt độ tại khu vực dự án thay đổi đáng kể vào tháng 5, nhiệt độ thậm chí có thể tăng trực tiếp từ 10°C lên hơn 30°C. Do nhiệt độ thay đổi lớn, trong nhiều trường hợp, việc điều chỉnh tỷ lệ bê tông đã quá muộn, sử dụng các thông số tỷ lệ vào mùa đông, khiến nhiệt độ thủy hóa nghiêm trọng gây ra vấn đề nứt;

(2) Trường đúc sẵn được đặt ở giữa thung lũng, gió sẽ vào không gian nhanh hơn, nước trên bề mặt kết cấu công trình sẽ bốc hơi, gây ra các vết nứt do sức căng bề mặt.

Một khi kết cấu cầu xuất hiện vết nứt, một số vấn đề về an toàn sẽ xảy ra và tuổi thọ của cầu cũng sẽ bị rút ngắn.

Do đó, nhân viên thi công cần có đủ hiểu biết về bệnh, đồng thời phải kiểm tra hiệu suất kết cấu.

Để đảm bảo chất lượng công trình cầu đạt yêu cầu quy định, cần phải tổng hợp các phương án thi công cốt thép thực tế và khả thi.

Phương pháp gia cố chính

Phương án thiết kế gia cố cầu cần được chủ đầu tư, đơn vị thiết kế, đơn vị giám sát và đơn vị thi công đàm phán và quyết định trước khi có thể triển khai. Đối với dầm chữ T 30m bị bệnh nặng, tiến hành xử lý gia cố. Theo điều kiện cụ thể của dự án, lựa chọn phương pháp bơm vữa và phương pháp gia cố sợi carbon để gia cố toàn bộ bộ phận.

1）Xử lý vết nứt

Các vết nứt không xuyên thấu có chiều rộng vết nứt nhỏ hơn 0,10mm trong hình phải được lấp đầy bằng vật liệu vữa nhựa epoxy. Phương pháp thi công chính: Sử dụng công cụ để mở rãnh hình chữ "V" tại vị trí vết nứt, kích thước trên cùng là 15-20mm và độ sâu khoảng 20mm.

Loại bỏ tạp chất khỏi các vết nứt từ 15 đến 25 mm ở cả hai bên bể và giữ chúng khô ráo.

Trước khi bắt đầu dán kín mối nối, cần quét dung dịch nhựa epoxy có độ dày 1-2 mm lên bề mặt rãnh chữ "V" để đảm bảo bề mặt đồng đều, không có nếp nhăn và bọt khí.

Chọn sử dụng dung dịch nhựa epoxy để bịt kín các vết nứt

2) Phương pháp phun vữa áp lực

Đối với chiều rộng vết nứt vượt quá 0,10 mm hoặc nếu hình thành vết nứt xuyên qua, cần áp dụng phương pháp phun vữa áp lực để lấp đầy vị trí vết nứt.

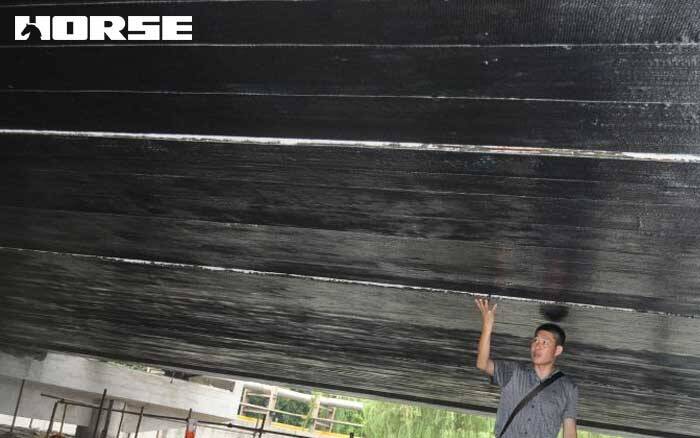

3) Dán sợi carbon

Theo yêu cầu cụ thể của dự án, vải sợi carbon có độ dày 300 g/m2 và độ dày 0,167mm được chọn làm vật liệu sợi gia cường để đảm bảo các thông số kỹ thuật của nó có thể đáp ứng các yêu cầu. Keo dán kết cấu nên chọn sản phẩm đáp ứng các yêu cầu của vật liệu sợi carbon, đáp ứng các yêu cầu của tiêu chuẩn quốc gia và có tài liệu chứng nhận chất lượng cho vật liệu để đảm bảo chất lượng vật liệu đáp ứng các tiêu chuẩn.

Nếu vết nứt đã kéo dài đến vị trí móng ngựa hoặc mặt bích, chiều dài và chiều rộng của sợi carbon phải được kéo dài phù hợp theo tình huống cụ thể. Vật liệu sợi carbon được áp dụng ở vị trí có thể được giảm 15 cm một cách phù hợp.

Trong quá trình thi công, hãy cố gắng sắp xếp các vật liệu sợi carbon so le nhau và tránh chướng ngại vật khi dán.
