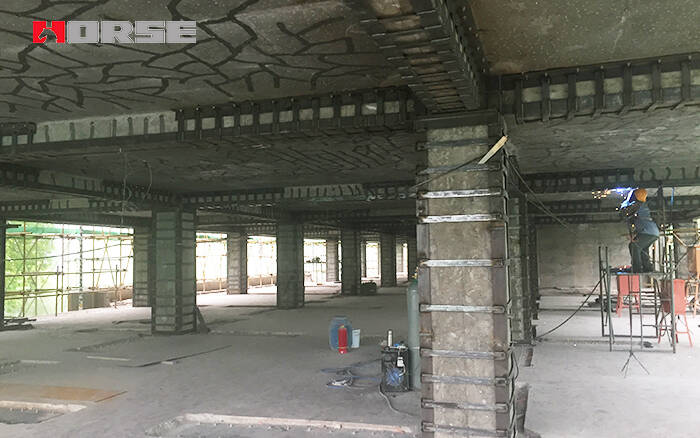

Tăng cường slab

Tổng quan dự án

Tòa nhà Hiệp hội Hồi giáo Ningxia, vào ngày 2 tháng 11 năm 2007, trục đổ mái nhà tám lớp, bởi vì hệ thống hỗ trợ mẫu không ổn định, do đó phần bê tông trong đổ sụp đổ. Bảy lớp bị nứt. Bộ bền bê tông không thể đáp ứng các yêu cầu thiết kế, phạm vi chiều rộng nứt nứt khác nhau, chiều rộng nứt nứt vượt quá giá trị được phép của tiêu chuẩn 0,3 mm, do đó các biện pháp gia cố cho các nứt nứt được thực hiện.

Quy trình xây dựng

1. xử lý nứt:

1) làm sạch bụi nổi và các vật khác nhau trong khu vực bị gãy, và có thể được xây dựng sau một mức độ sấy nhất định.

2) cho các vết nứt ở chiều rộng tấm nhỏ hơn 0,3 mm, cơ sở sau khi làm sạch, đồng đều 2 ~ 3 keo gia cố cấu trúc nhựa epoxy sửa đổi dọc theo hướng mở rộng vết nứt của sự hấp thụ chất lỏng, độ nhớt thấp và độ thấm tốt bằng hành động tóc máu trong bề mặt bê tông, kênh vết nứt đóng.

3) cho chiều rộng tấm giữa 0,3 ~ 1 mm vết nứt độc lập tĩnh, thông qua các vết nứt của cơ sở, sau khi xử lý, keo sửa chữa vết nứt có thể phục hồi với áp suất nhất định sẽ có độ nhớt thấp và tiêm vết nứt cường độ cao, kênh vết nứt đóng.

4) đối với chiều rộng tấm lớn hơn 1 mm cấu trúc thông qua các vết nứt, trong một khoảng thời gian nhất định, với một vật liệu kết hợp áp suất cao sẽ sửa chữa các vết nứt với khoang vết nứt đóng kênh vết nứt.

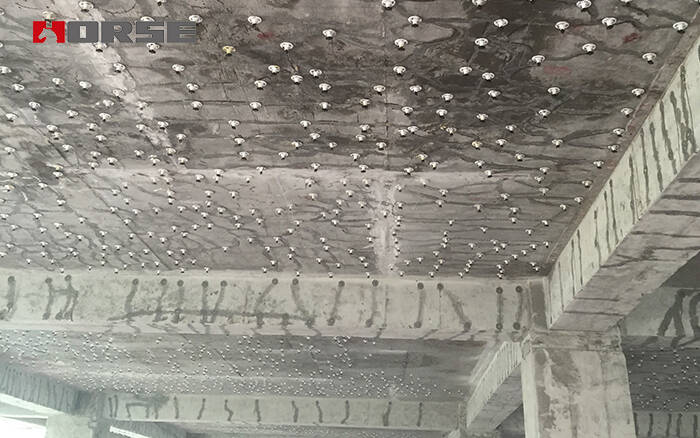

(sửa chữa vết nứt tấm với chất dính tiêm vết nứt HM-120L)

2. polymer tái lạnh sợi carbon liên kết bên ngoài (CFRP)

 >> Xử lý bề mặt bê tông

Lớp mỹ phẩm, dầu, bụi bẩn vv Bề mặt bê tông nên được cắt và sau đó cọ xát lớp bề mặt dày 1 ~ 2 mm với

máy mài góc, các thành phần bê tông nên được xử lý bằng cách chamfering ở góc, bụi được thổi ra với không khí nén sau khi

hoàn thành đánh bóng, và cuối cùng bề mặt được lau bằng vải bông nhúng trong acetone, và giữ khô để sử dụng. Nếu bê tông

cần thiết để tăng cường các vết nứt tồn tại, trước tiên chọn HM-120M dính ép hoặc HM-120L đổ dính ép để ép theo

đến kích thước của vết nứt, và sau đó củng cố.

>> Xây dựng cơ bản

Khi xây dựng, hai thành phần của primer A và B được cân theo tỷ lệ quy định của keo chuẩn bị, và

đổ vào một thùng chứa sạch sẽ và khuấy để đồng nhất (khi trộn, trộn tốt nhất dọc theo cùng một hướng để tránh không khí hình thành

bong bóng không khí. ) Bàn chải hoặc bàn chải con lăn được sử dụng để bàn chải đồng đều trên bề mặt bê tông, sau khi lớp bề mặt keo khô, nó nên

chải vài lần tùy thuộc vào hoàn cảnh cụ thể, nhưng độ dày lớp phủ không vượt quá 0,4 mm, và nó nên

không được bỏ lỡ để bàn chải, hoặc có chảy hoặc bong bóng, chờ keo cứng (thời gian cứng phụ thuộc vào nhiệt độ trang web,

nó phù hợp khi ngón tay cảm thấy khô, thường không ít hơn 2 giờ), sau đó quá trình tiếp theo được tiến hành. Keo được chuẩn bị

Mỗi lần nên được sử dụng một lần trong thời gian áp dụng của keo.

 >> Xây dựng phẳng

Các lỗ chân lông và khuyết tật trên bề mặt bê tông được lấp đầy bằng chất dính phẳng. Khi khu vực trầm cảm tồn tại, việc chuẩn bị làm bằng

keo được sử dụng để sửa chữa và lấp đầy thông qua nhúng máy cạo và cạo, sự khác biệt độ cao nổi lên của vị trí như

khớp của các mẫu nên được lấp đầy bằng chất dính phẳng, cố gắng giảm thiểu sự khác biệt chiều cao. Điều trị của góc là

nó được sửa chữa để cung mịn thông qua chất dính làm phẳng, bán kính của nó không quá 20mm. Sau khi kết dính phẳng chữa (chữa

thời gian phụ thuộc vào nhiệt độ của trang web, nó là thích hợp khi ngón tay cảm thấy khô, thường không ít hơn 2 giờ), quá trình tiếp theo

nên tiến hành hơn nữa.

>> Dán vải sợi carbon

Keo dính sợi carbon được bôi trơn vào khu vực dán đồng đều, vị trí góc được bôi trơn thích hợp hơn. dán sau

kéo vải sợi carbon chặt chẽ và sắp xếp, sử dụng một máy cạo nhựa hoặc con lăn (một con lăn sơn mà villus đã được loại bỏ bên ngoài) để cuộn

nhiều lần theo cùng một hướng, cho đến khi hợp chất keo phát ra. Và sau đó bôi trơn keo ngâm vào bề mặt bên ngoài

của vải sợi carbon một cách đồng đều, và cuộn nhiều lần, 50 rằng chất keo ngâm có thể chìm vải sợi carbon theo hai cách,

nếu nó là đa dán, cho đến khi ngón tay của bạn chạm khô, lớp dán tiếp theo có thể là người mới bắt đầu. Nếu vải sợi carbon cần chồng chéo

 >> Chữa trị và bảo tồn

Ngăn chặn mưa hoặc độ ẩm 24 giờ sau khi hoàn thành xây dựng, và chú ý đến việc bảo vệ chống lại đâm vật thể cứng

vào bề mặt của công trình xây dựng. Khi nhiệt độ không khí trung bình là 20, 25 ℃, thời gian chữa không ít hơn 3 ngày; khi

nhiệt độ không khí trung bình là 10 ℃, thời gian chữa không ít hơn 7 ngày.

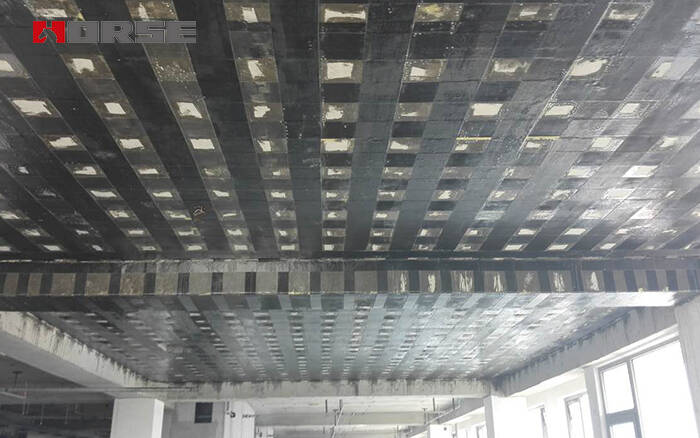

（polymer tái đông lạnh sợi carbon liên kết bên ngoài (CFRP)）

3. tấm thép liên kết epoxy

1. bề mặt nền sạch

2.scribe dòng ro thiết lập ra

3. neo

4. chuẩn bị bề mặt tấm

5.bonding tấm thép với chất dính cấu trúc

6. duy trì

7.kiểm tra

8. lớp phủ bảo vệ

(tăng cường tấm bằng tấm thép liên kết epoxy)
