Tăng cường tường xây dựng
Tấm polyme gia cố bằng sợi carbon (cfrp)

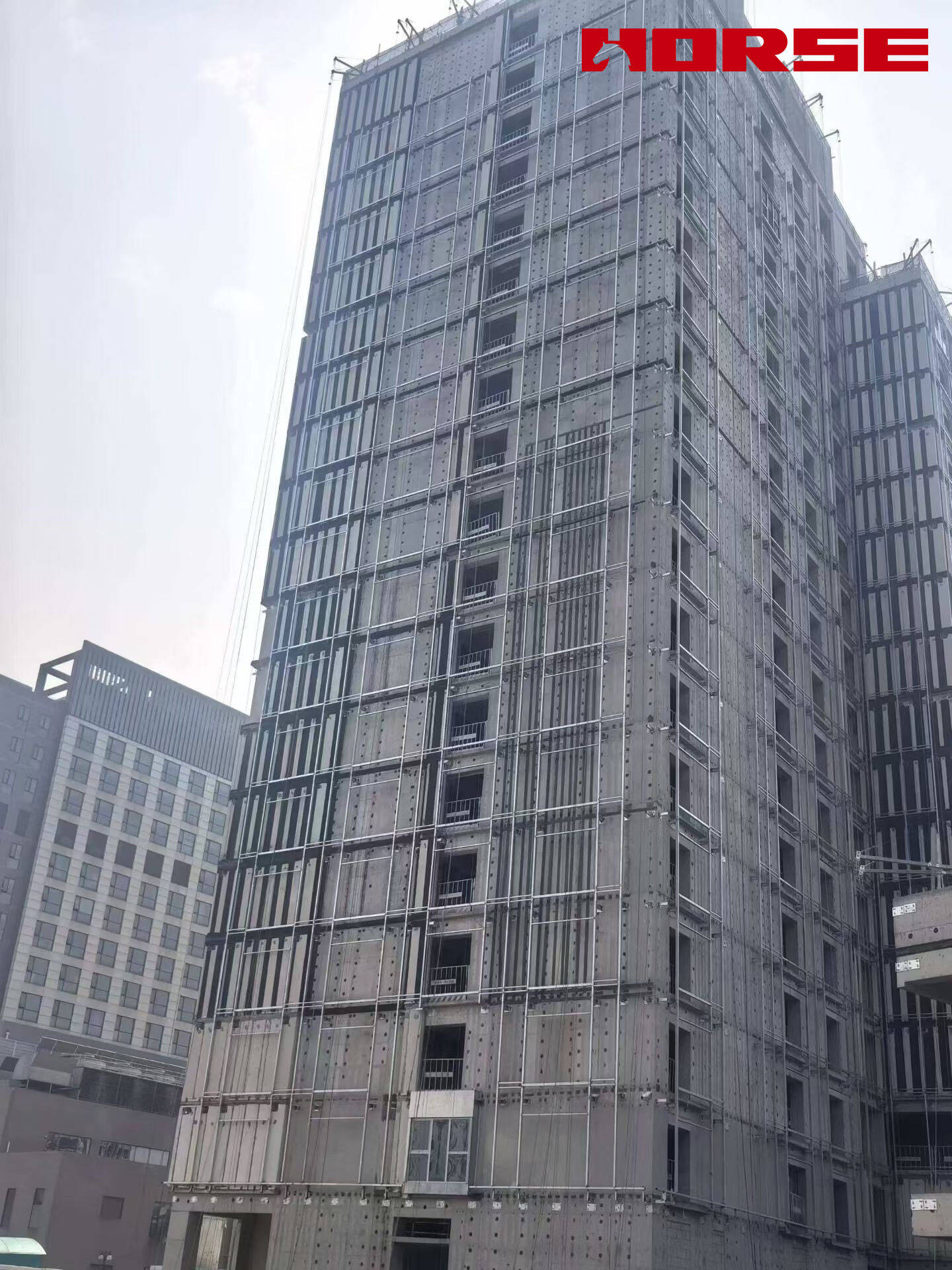

Các tấm sợi carbon được liên kết theo chiều dọc và chiều ngang dọc theo các bức tường bên ngoài để tăng cường độ cứng uốn và cắt của Khung bên ngoài, hạn chế biến dạng khung, và kiểm soát Trôi Dạt liên câu chuyện trong giới hạn được phép bởi mã.
Tổng quan về dự án
| Mặt hàng | Chi tiết |
|---|---|
| Loại dự án | Tăng cường tấm FRP tường phức tạp nhiều tòa nhà |
| Đếm xây dựng | Tòa nhà (mỗi tòa nhà 8-15 tầng, khu dân cư/văn phòng sử dụng hỗn hợp) |
| Loại cấu trúc | Cấu trúc Tường Khung/khung điều khiển từ xa |
| Phương pháp gia cố | Tấm cfrp gắn bên ngoài |
| Tiêu chuẩn áp dụng | ACI 440.2r-17, ACI 318-19, ASTM d7565, ACI 503r-18 |
Vấn đề
Trong quá trình xem xét thiết kế kết cấu, phân tích độ cứng bên dưới sự kết hợp Tải trọng gió cho thấy một số bức tường cắt bên ngoài trưng bày không đủ độ cứng để đáp ứng các giới hạn trôi dịch vụ. Độ lệch bên dưới tải trọng gió vượt quá ngưỡng chấp nhận được để tạo sự thoải mái cho người cư ngụ và tính toàn vẹn yếu tố không cấu trúc.
Phạm vi gia cố

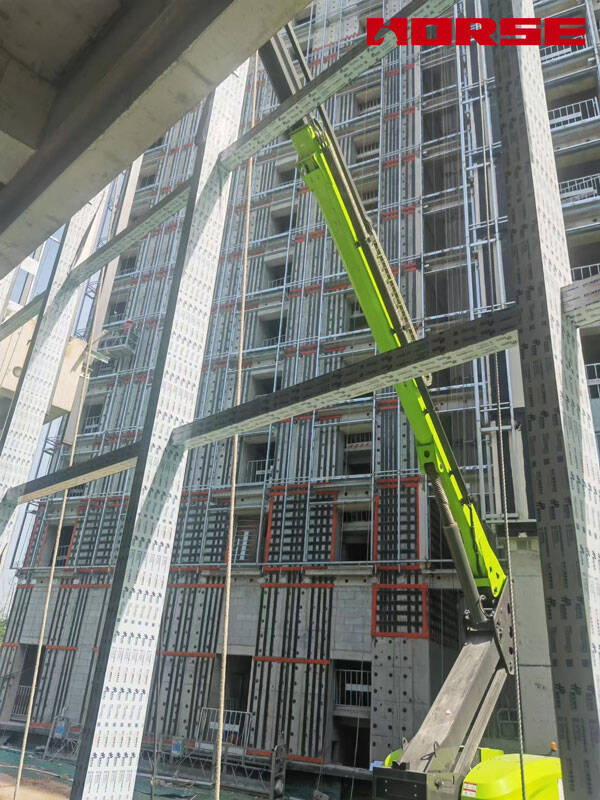

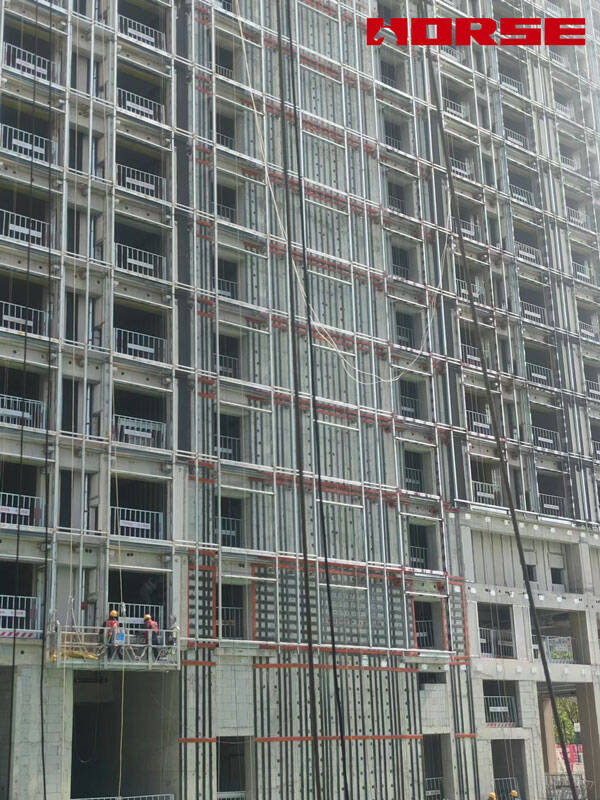

Các tấm FRP ngang (50mm × 1.4mm) dọc theo mỗi đường sàn, tạo ra các dải ngang liên tục ở mọi tầng để tăng cường cắt trong mặt phẳng

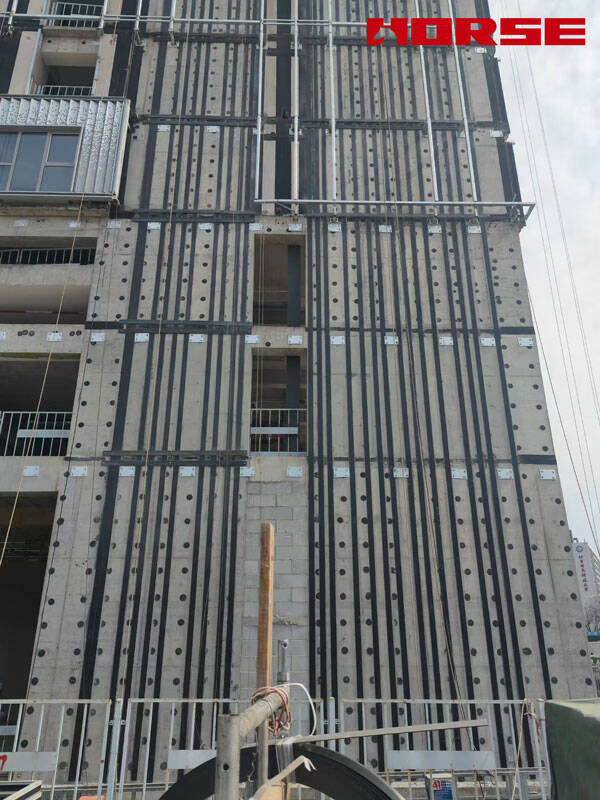

Các tấm FRP đứng (50mm x 1.4mm) chạy toàn bộ chiều cao của các bức tường bên ngoài, liên tục trên nhiều tầng, thẳng hàng với vị trí ranh giới Cột/tường
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Tấm CRP một hướng được kéo, xử lý trước |
| Độ dày | 1.4mm |
| Chiều rộng | 50mm |
| Độ bền kéo | ≥ 2,800 Mpa |
| Mô đun đàn hồi | ≥ 165 GPA |
| Độ giãn dài khi nghỉ | ≥ 1.7% |
| Loại sợi | Sợi Carbon T700 |

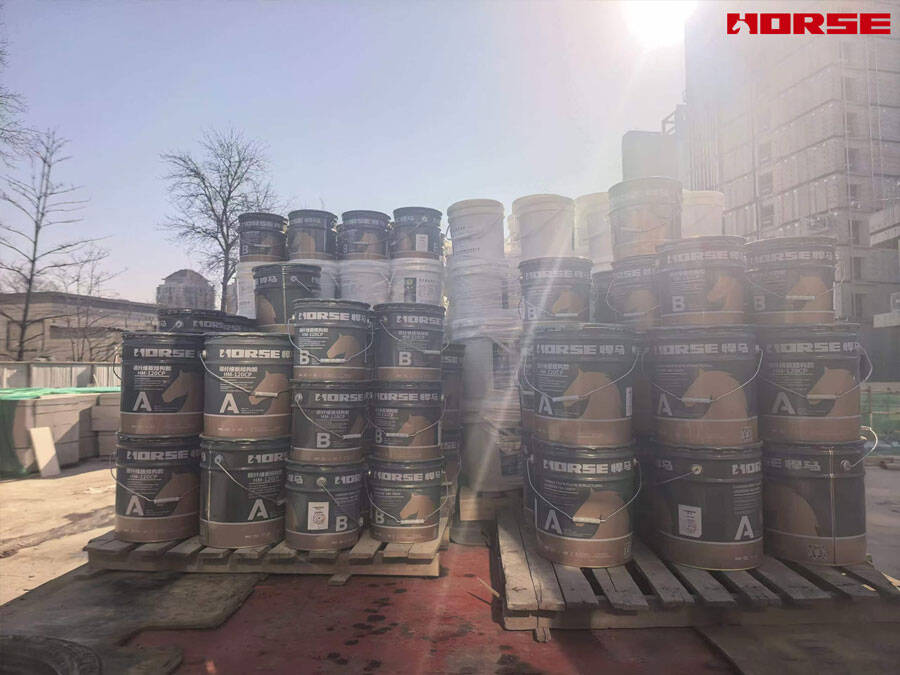

| Dính | Keo Epoxy kết cấu hai thành phần |
| Độ bền cắt dính | ≥ 15 Mpa (thép Thành thép, 7 ngày chữa bệnh) |
| Tấm Neo | Tấm thép không gỉ, 60mm × 60mm × 4mm, có bu lông Neo cơ khí |
Ưu điểm của dung dịch tấm FRP
1. Tác động tối thiểu đến lịch thi công
Liên kết tấm FRP hoàn thành song song với các công trình hoàn thiện khác (lắp đặt bên trong, lắp đặt mặt tiền)
Không ván khuôn, không đổ bê tông bổ sung, không kéo dài thời gian chờ chữa
Lắp đặt mặt tiền bên ngoài có thể tiến hành ngay sau khi xử lý chất kết dính (7 ngày)
2. Trọng lượng tăng không đáng kể
Tấm FRP 1.4mm Nặng khoảng 1.2 kg/m2-So với ~ 200 kg/M2 cho lớp phủ bê tông tương đương
Không có tải nền tảng bổ sung, không cần xác minh Dung lượng nền tảng hiện có
3. Bảo quản thiết kế kiến trúc
Cấu hình siêu mỏng (tấm Neo dính 3mm 1.4mm) không ảnh hưởng đến các lỗ cửa sổ, căn chỉnh mặt tiền hoặc chiều cao từ sàn đến sàn

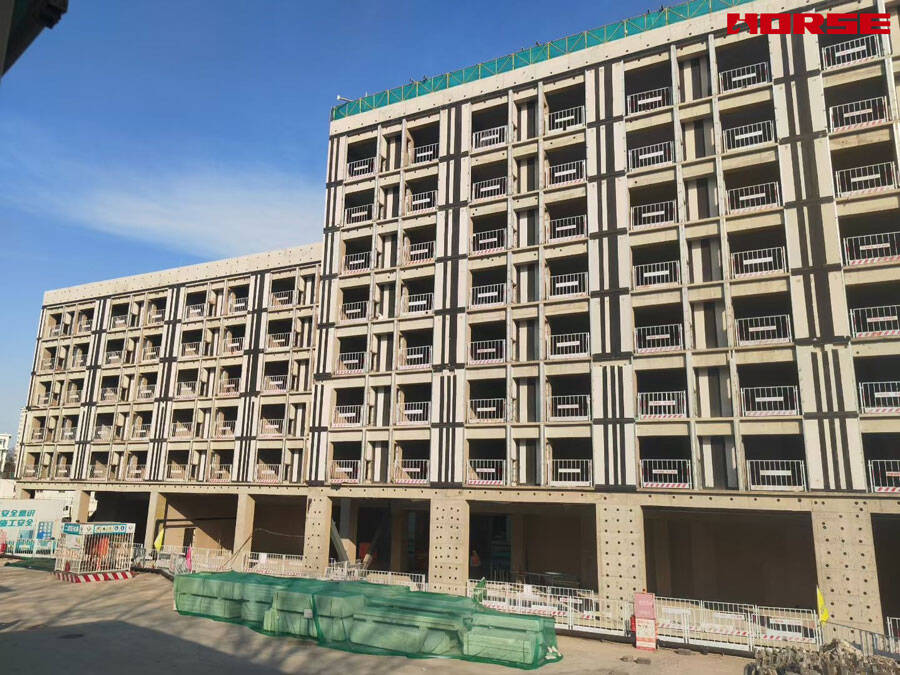

Dải FRP đứng thẳng hàng với lưới cột xây dựng, tạo ra các đường kiến trúc sạch sẽ dễ dàng che giấu phía sau hệ thống Ốp
Tác động trực quan tối thiểu-không thay đổi để xây dựng hình bóng hoặc diện tích sàn
4. Đặc tính vật liệu cao cấp
Độ bền kéo ≥ 2,800 MPA-cao hơn khoảng 8 × so với cốt thép Loại 500
Không ăn mòn, miễn dịch với clorua tấn công và cacbon hóa
Tuổi thọ thiết kế: 50 năm trong điều kiện bên ngoài được bảo vệ
5. Độ tin cậy Neo có hệ thống
Neo cơ khí đảm bảo chuyển tải ở mọi điểm giao nhau
Ngăn chặn sự phá vỡ tiến bộ ngay cả khi các vùng liên kết cá nhân bị xâm phạm
Hệ thống Neo dự phòng cung cấp nhiều đường dẫn tải cho mỗi ACI 440.2r-17
Các tấm sợi carbon được liên kết theo chiều dọc và chiều ngang dọc theo các bức tường bên ngoài để tăng cường độ cứng uốn và cắt của Khung bên ngoài, hạn chế biến dạng khung, và kiểm soát Trôi Dạt liên câu chuyện trong giới hạn được phép bởi mã.
