Tăng cường các tấm RC có lỗ mở

Tổng quan về dự án

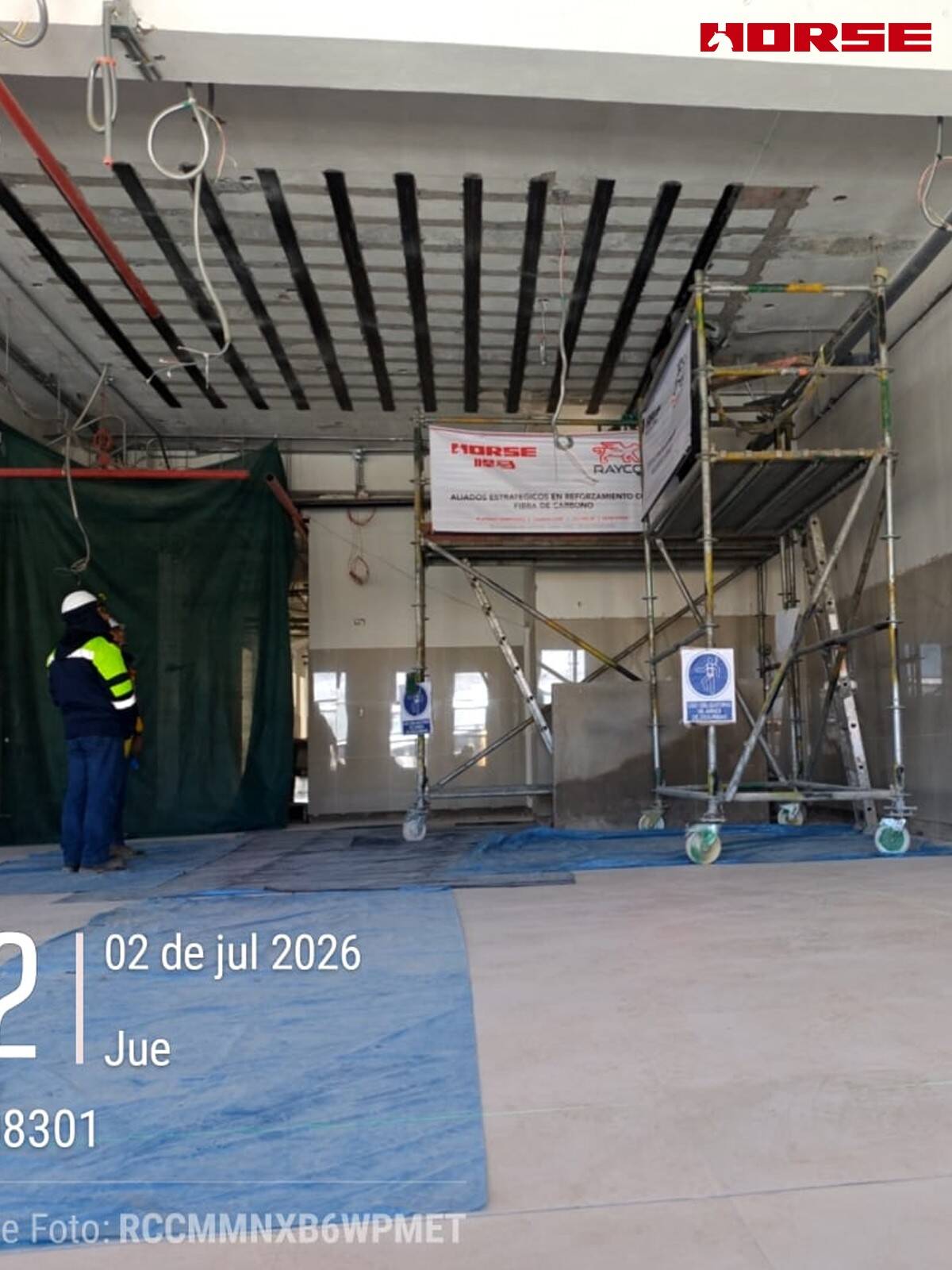

Dự án này bao gồm việc tăng cường kết cấu của một tấm sàn bê tông cốt thép tại một tòa nhà bệnh viện ở Peru.

Một số lỗ hình chữ nhật đã được yêu cầu để đáp ứng các dịch vụ MEP nâng cấp để mở rộng thiết bị y tế của bệnh viện. Cốt thép tấm hiện tại đã được cắt trong quá trình tạo mở, đòi hỏi phải phục hồi khả năng uốn theo cả hai hướng.

Dung dịch tăng cường sử dụng các tấm polyme gia cố bằng sợi carbon (cfrp) Liên Kết với tấm soffit theo hai hướng vuông góc, với các tấm bổ sung được gia cố dọc theo chu vi mở.

Tham khảo mã

Thiết kế theo hướng dẫn ACI 440.2r-17 để thiết kế và thi công các hệ thống FRP ngoại quan để tăng cường kết cấu bê tông.

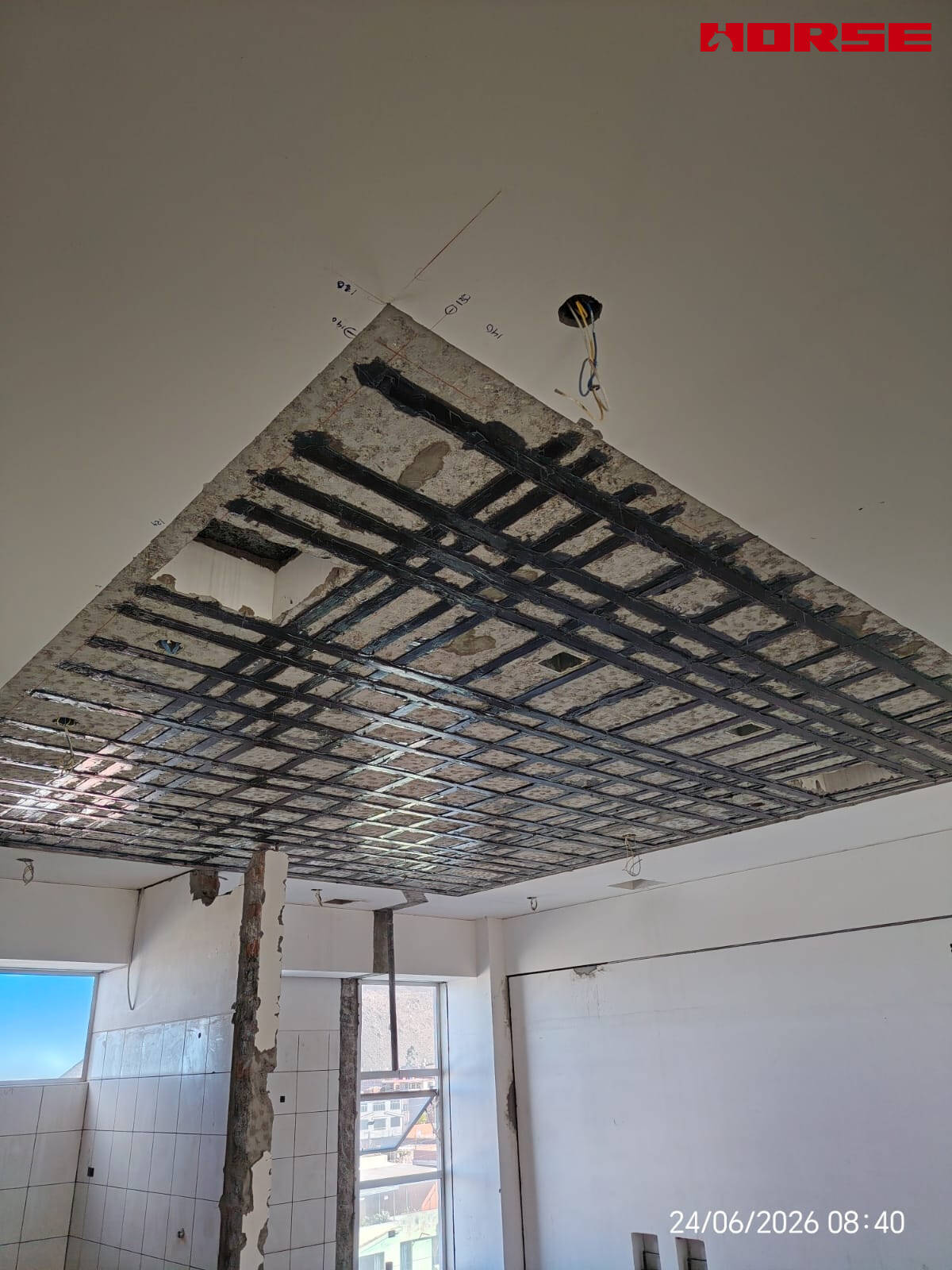

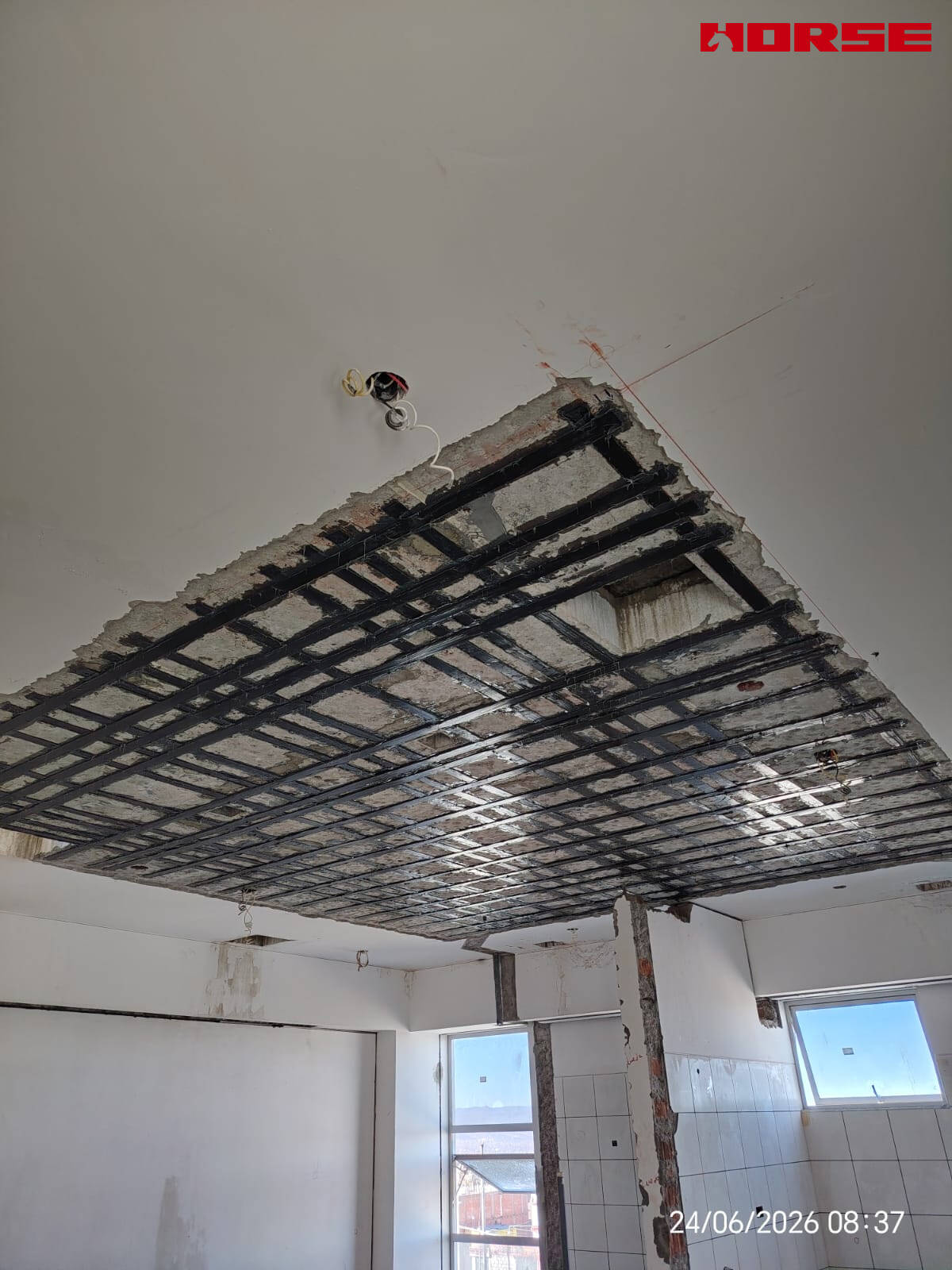

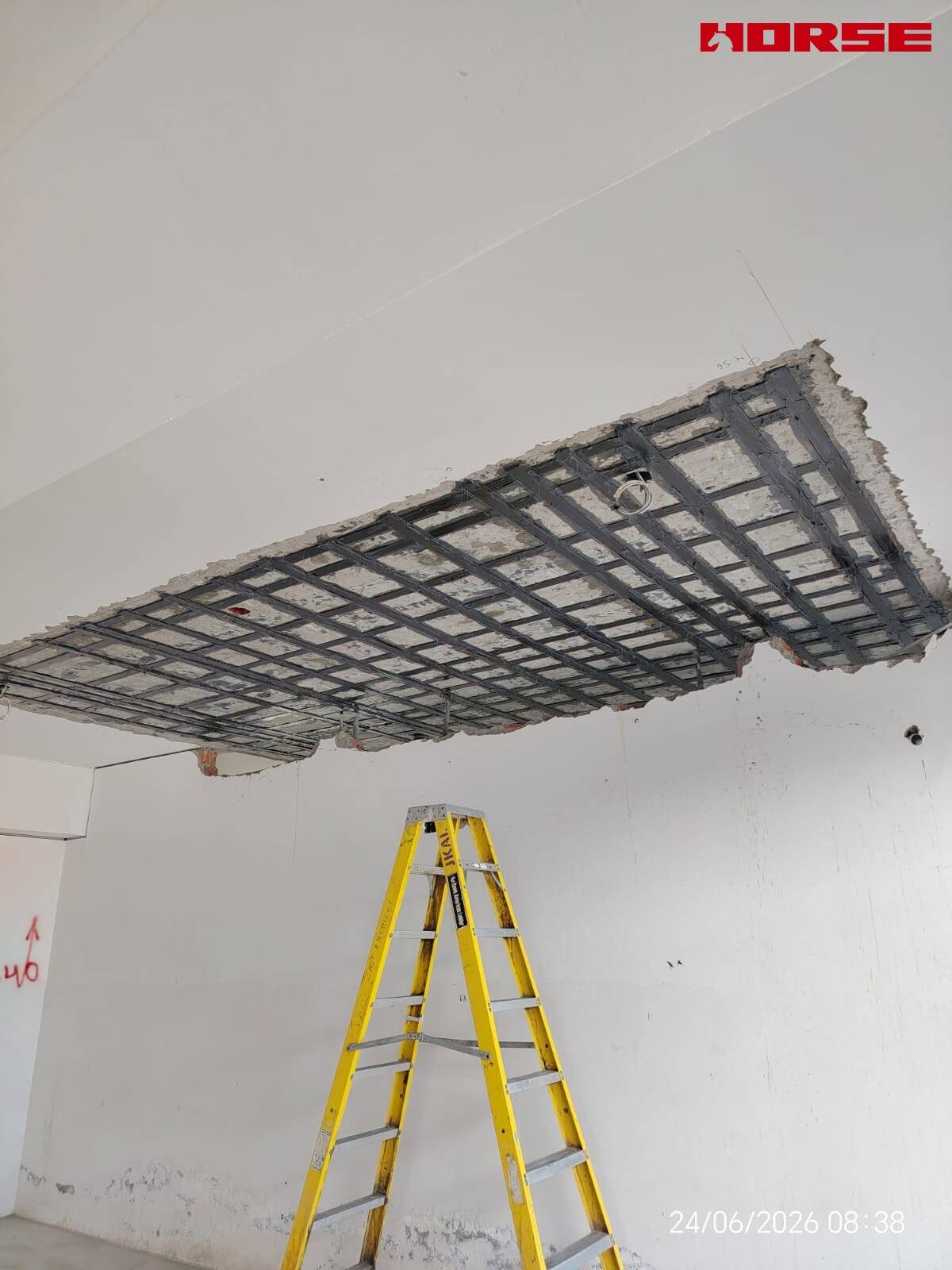

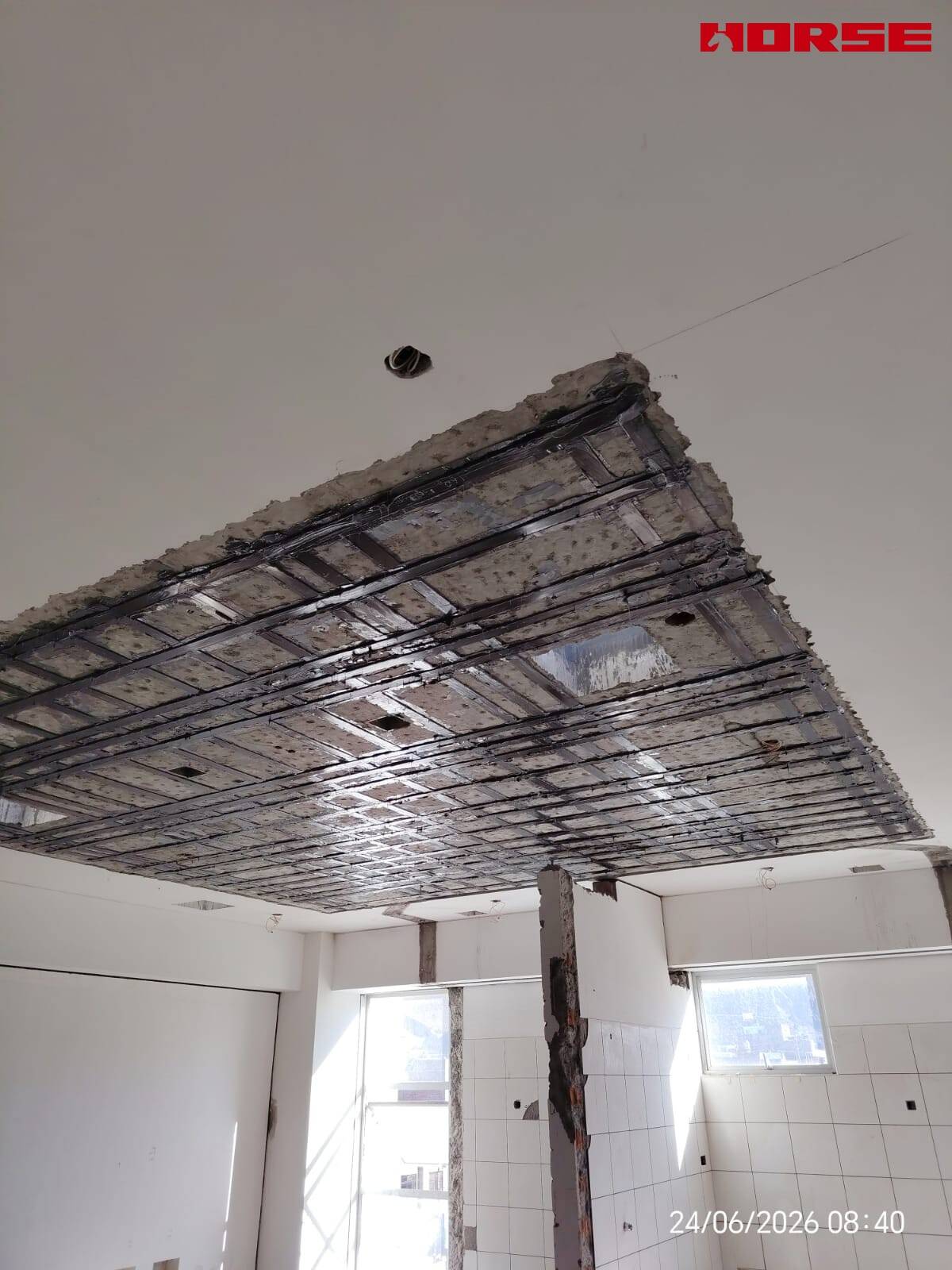

• Tấm Sàn được gia cố ở dưới cùng với các tấm sợi carbon để mô phỏng hệ thống gia cố thép hai chiều ban đầu, bù cho sự mất mát khả năng uốn do các thanh thép cắt.

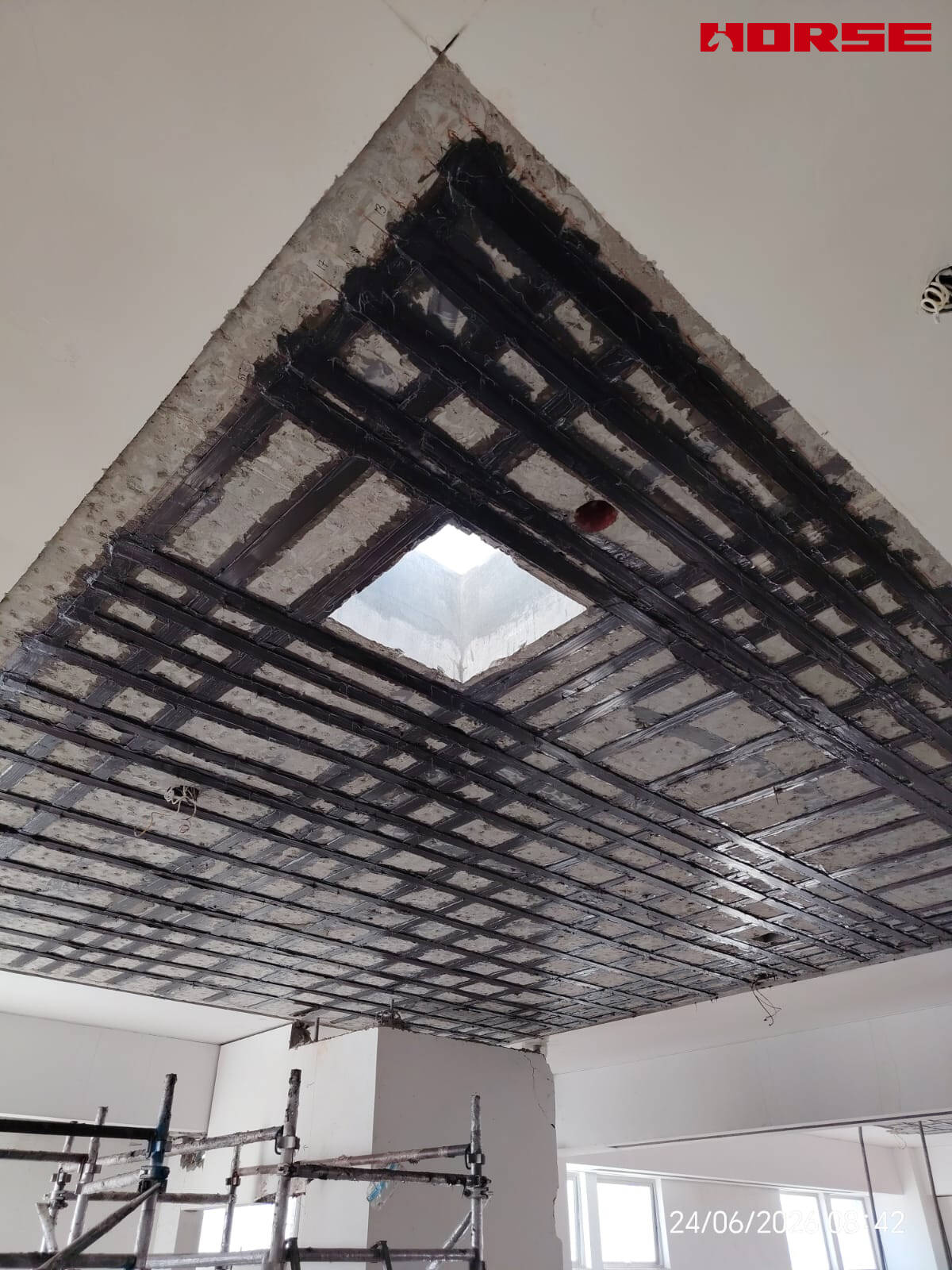

• Các lỗ tấm sợi carbon được tăng cường được lắp đặt xung quanh các lỗ: các tấm sợi carbon được thêm vào xung quanh các lỗ để hạn chế các cạnh, nồng độ ứng suất địa chỉ, và bù đắp cho sự suy yếu của mặt cắt ngang gây ra bởi các lỗ mở.

• Các tấm sợi carbon mở rộng đến khu vực hỗ trợ (dầm/tường) để đảm bảo đủ chiều dài Neo và ngăn ngừa sự phân tách giao diện FRP-Bê tông.

Hồ Sơ Vật liệu: Tấm Nhựa FRP hm-1.4 t

Hm-1.4 t là tấm lát Polymer gia cố bằng sợi carbon đơn hướng để trang bị thêm cấu trúc, độ dày 1.4  mm, được áp dụng cùng với keo epoxy hm-120cp.

Đặc tính cơ học chính (ASTM d3039)

• Sản xuất nghiền đảm bảo sự liên kết sợi carbon thẳng và độ phẳng tuyệt vời, giúp tiếp xúc hoàn toàn giữa tấm và bề mặt bê tông.

• Độ dày siêu mỏng 1.4  mm mang lại Trọng lượng không đáng kể và không làm giảm chiều cao trần.

• Kháng hóa chất tốt và độ bền lâu dài, phù hợp với điều kiện môi trường ẩm ướt ở Nam Mỹ.

• Độ cứng cao hơn so với vải cfrp, giúp kiểm soát độ lệch tốt hơn cho tấm lát cắt.
