Gia cường Lỗ mở trên Dầm Bê tông Cốt thép

Tổng quan Dự án

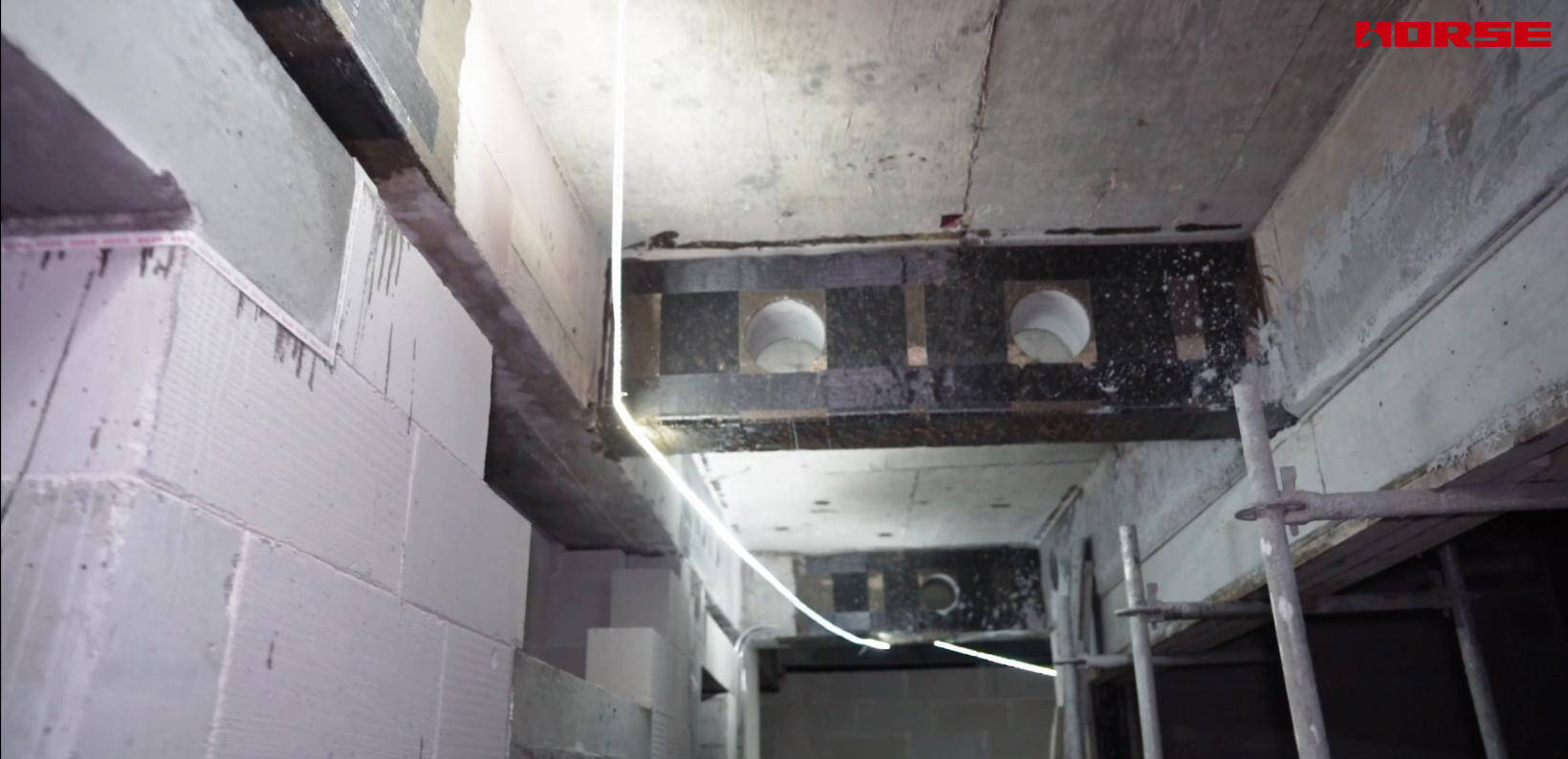

Dự án này là công trình cải tạo một tòa nhà thương mại cao tầng hiện hữu. Để đáp ứng việc nâng cấp hệ thống MEP (Cơ điện và Cấp thoát nước), nhiều lỗ khoan tròn xuyên qua đã được khoan trên các dầm khung bê tông cốt thép nguyên bản.

Việc khoan lỗ trên dầm bê tông cốt thép cắt đứt một phần cốt thép thanh ban đầu và làm giảm diện tích mặt cắt hiệu dụng của dầm, khiến khả năng chịu uốn và chịu cắt suy giảm đáng kể, đồng thời tạo ra các rủi ro tiềm ẩn về an toàn kết cấu.

Phương án Gia cường

Sau khi tính toán và kiểm tra kết cấu, giải pháp gia cường bằng CFRP (tấm polymer cốt sợi carbon) đã được lựa chọn để gia cường các dầm bị khoan lỗ. Phương pháp này khôi phục và nâng cao khả năng chịu tải mà không làm tăng tĩnh tải hay chiếm chiều cao thông thủy trong nhà, phù hợp với ACI 440 và các tiêu chuẩn gia cường bê tông tại địa phương.

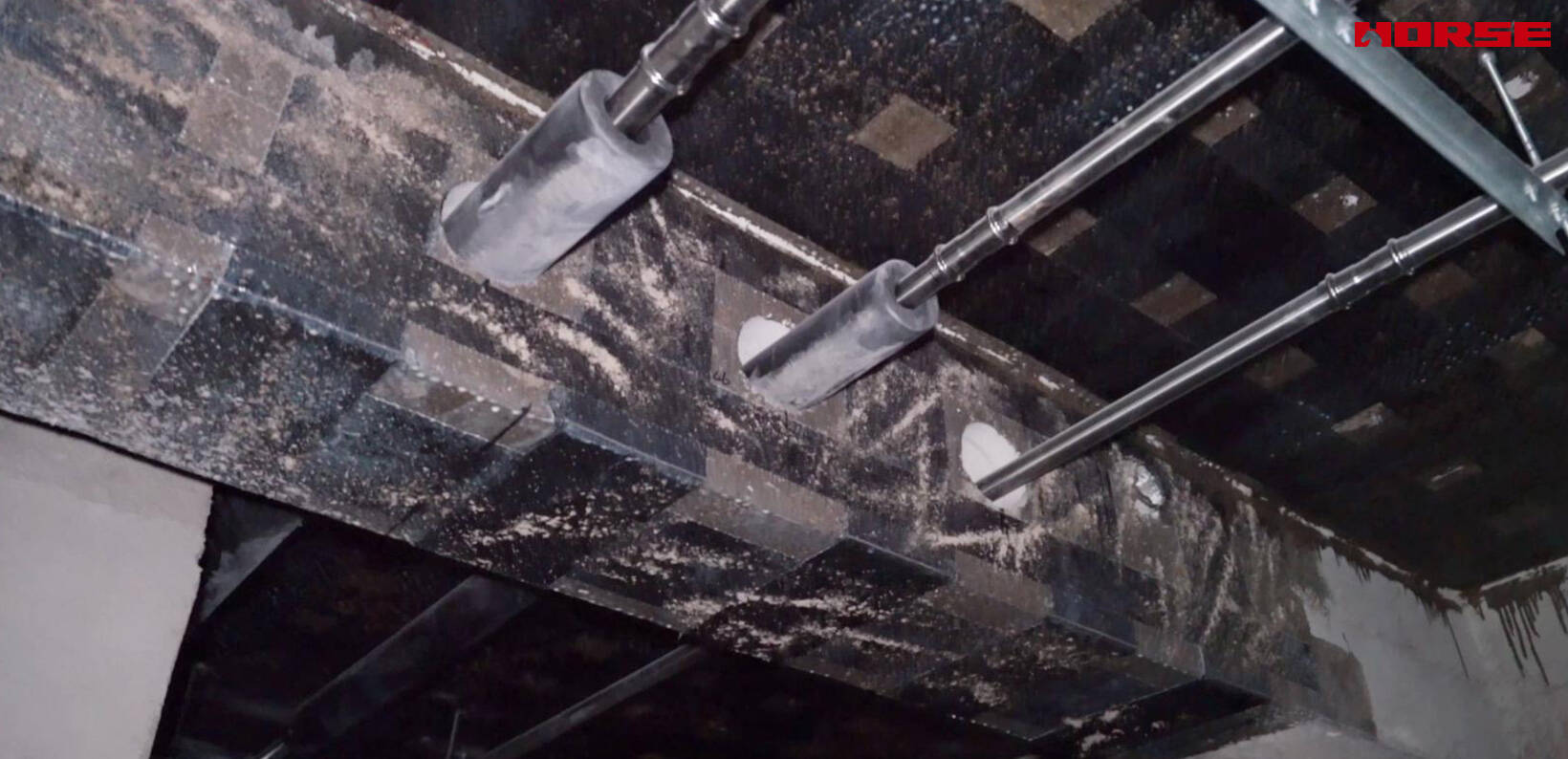

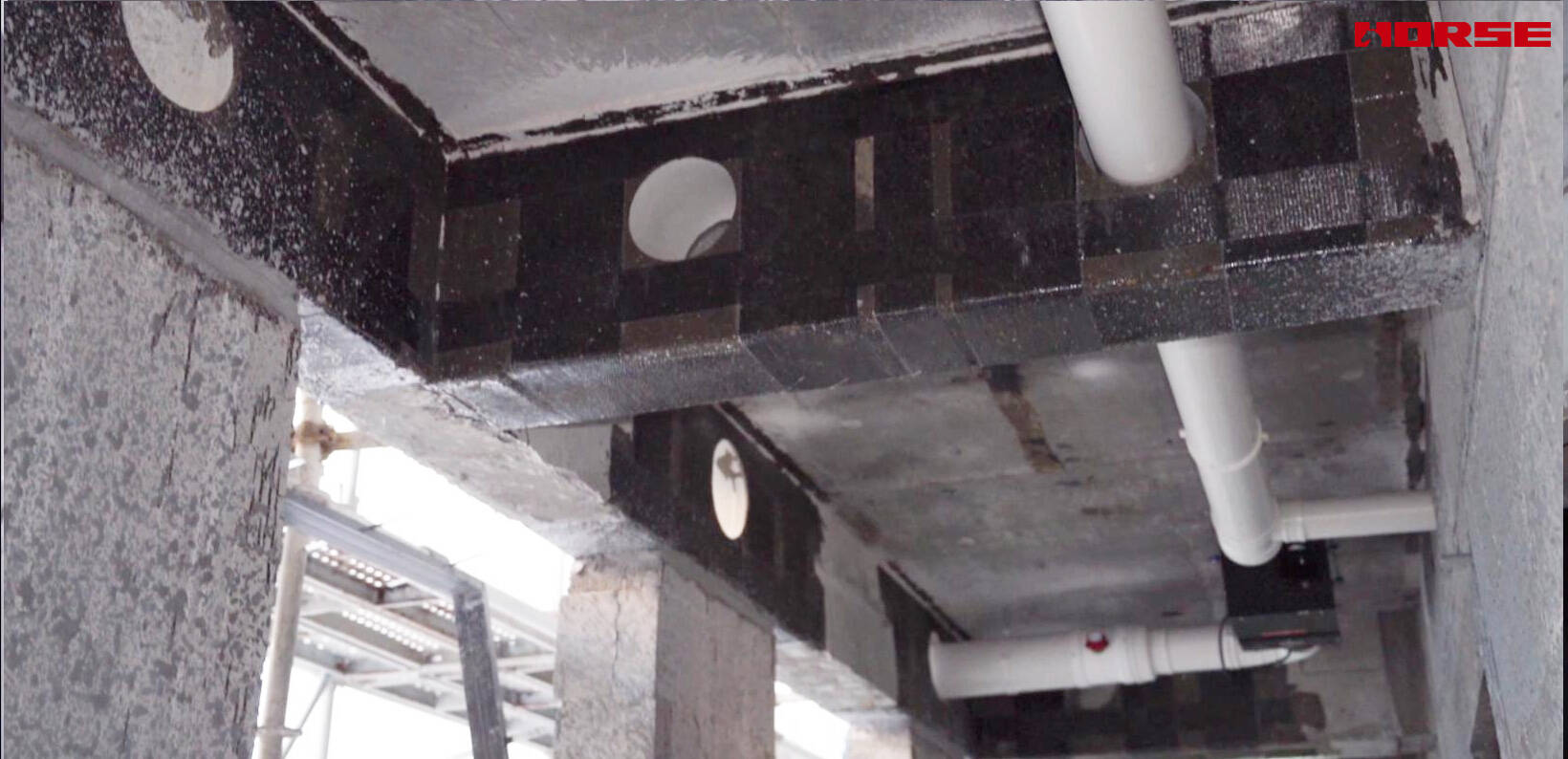

Tấm sợi carbon một chiều được dán ở đáy dầm để gia cường chịu uốn. Băng quấn CFRP hình chữ U được dán ở hai bên dầm để gia cường chịu cắt quanh các lỗ mở, giúp ràng buộc bê tông và giảm tập trung ứng suất tại mép lỗ.

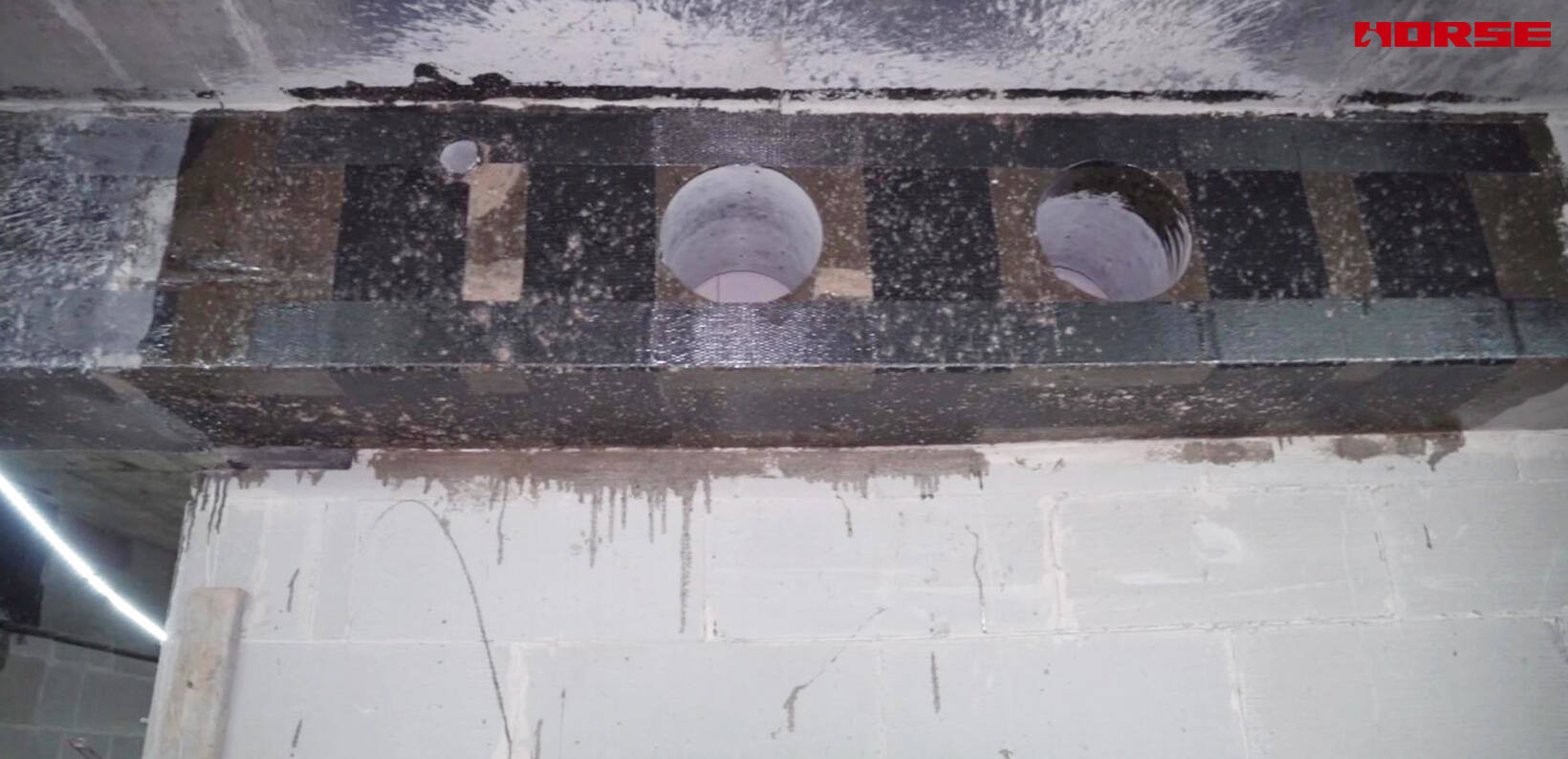

Tấm CFRP dọc chạy suốt chiều dài dầm để chịu mô men uốn. Các đai CFRP hình chữ U bổ sung được bố trí ở hai bên lỗ mở, tạo thành hệ gia cường tổng hợp nhằm bù đắp phần mất mát của đai và thép dọc ban đầu.

Ưu điểm & Kết quả Dự án

✅ Nhẹ, Không Chiếm Chiều cao Thông thủy: Tấm sợi carbon cực mỏng, hầu như không làm tăng kích thước dầm. Lý tưởng cho các dự án cải tạo có yêu cầu khắt khe về khoảng không đầu, vượt trội so với bọc thép và mở rộng tiết diện.

✅ Cường độ Cao & Hiệu quả Cao: Cường độ chịu kéo cao của CFRP bù đắp hiệu quả phần mất khả năng chịu uốn và chịu cắt do lỗ mở trên dầm gây ra, đồng thời hạn chế lan truyền vết nứt.

✅ Thi công Thuận tiện: Làm việc tốt trong không gian hẹp với hệ ống dày đặc. Không cần thiết bị thi công hạng nặng, thời gian thi công ngắn và ít gián đoạn nhất đối với các hạng mục khác tại công trường.

✅ Độ bền Vượt trội: Khả năng chống ăn mòn và chống lão hóa tuyệt vời, chi phí bảo trì thấp trong quá trình sử dụng lâu dài.

Phạm vi Ứng dụng

Cải tạo tòa nhà văn phòng & thương mại, gia cường lỗ mở trên dầm/sàn/tường khung bê tông cốt thép cho các tuyến ống HVAC, thoát nước, phòng cháy chữa cháy và các tuyến ống MEP khác.
