Gia cố trung tâm thương mại sau khi tháo dỡ sàn

Loại dự án: Cải tạo trung tâm thương mại và gia cố kết cấu

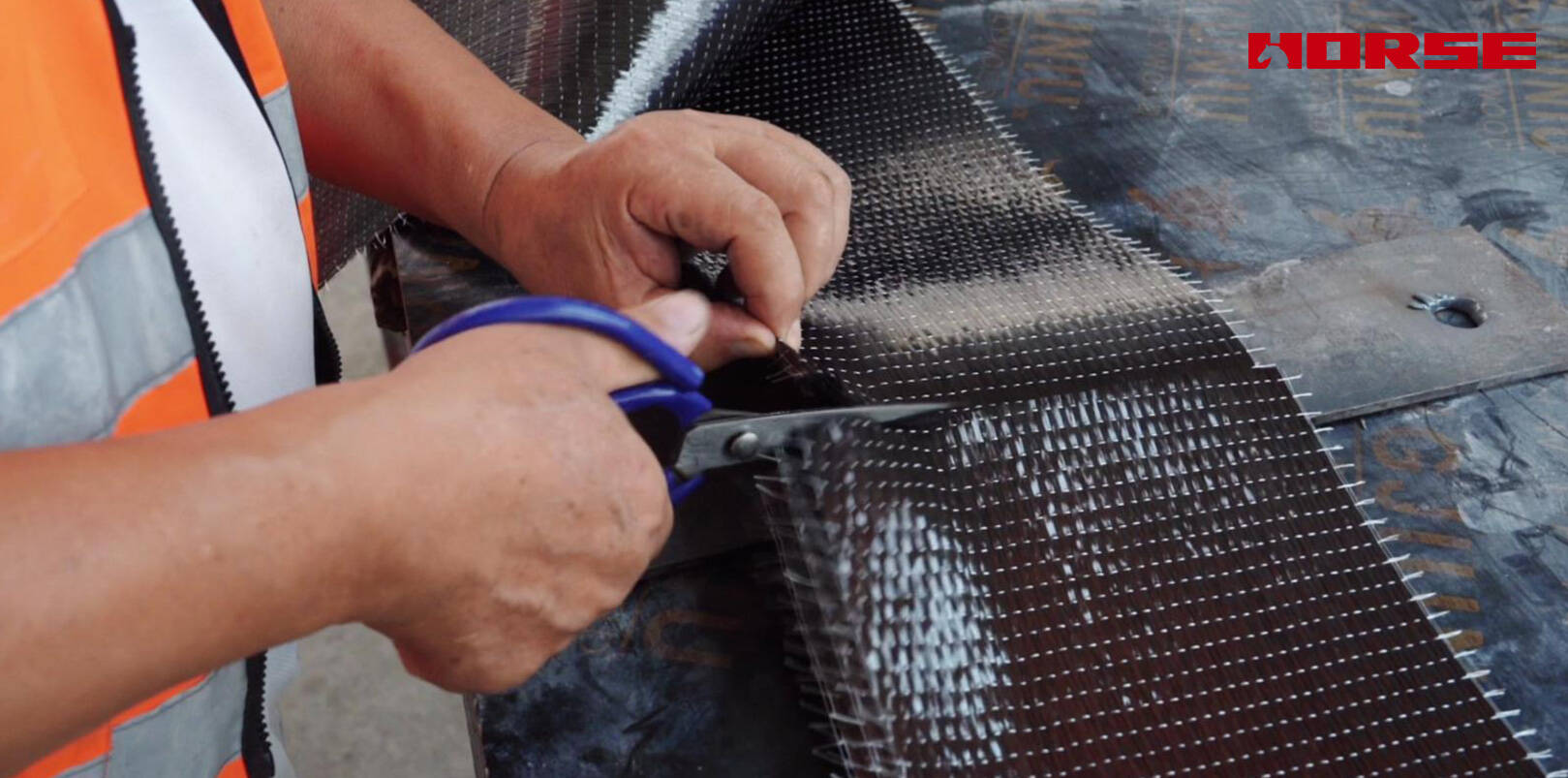

Hệ thống gia cố: Vải CFRP dán bên ngoài — uốn, cắt và bao bọc

Sản phẩm: Vải carbon đơn hướng Horse Construction HM-series với hệ thống keo thấm thấu tương thích

Tham chiếu thiết kế: ACI 440.2R, Hướng dẫn Thiết kế và Thi công Hệ thống FRP dán bên ngoài để Gia cố Kết cấu Bê tông

Bối cảnh dự án

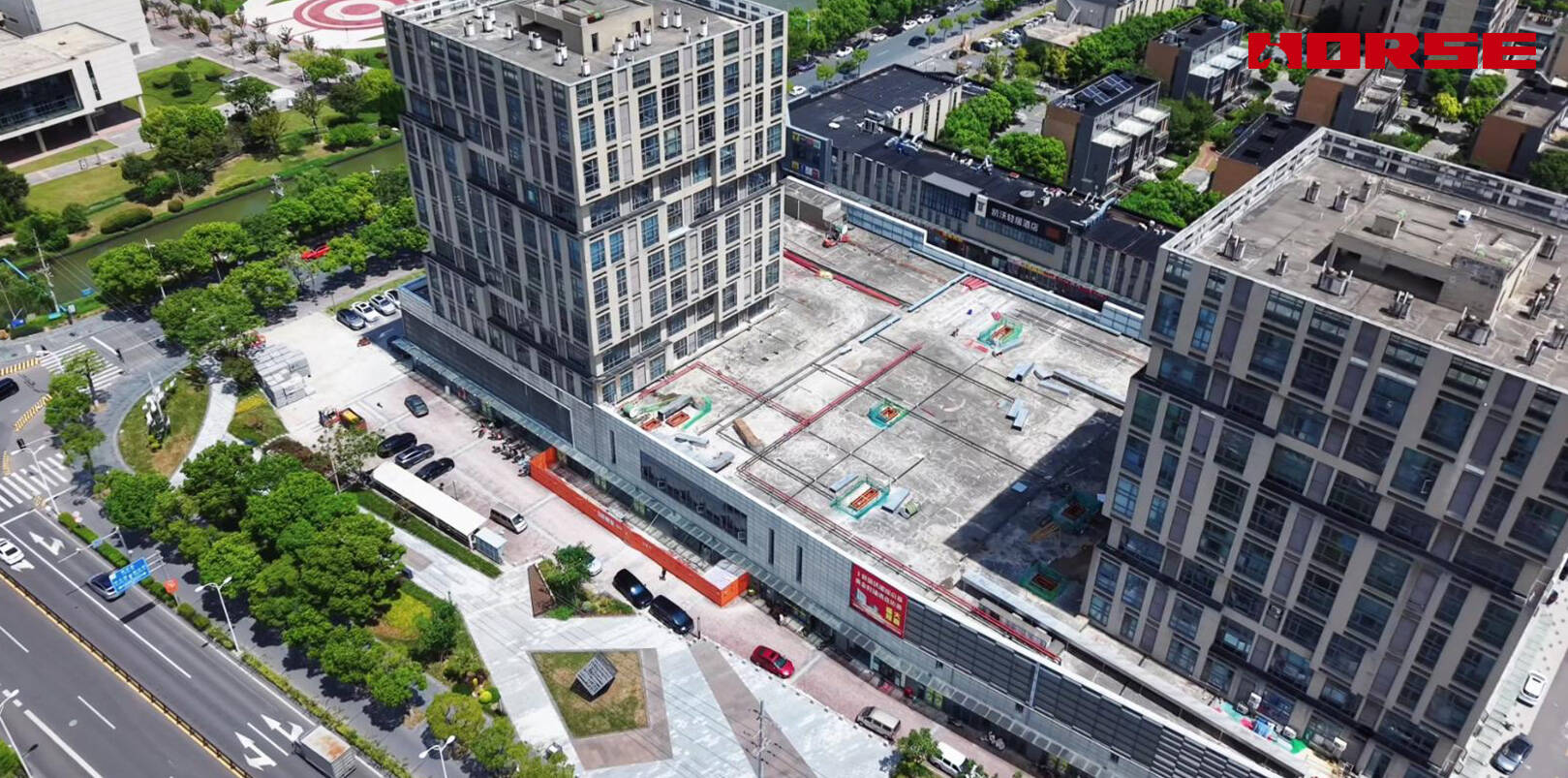

Một tổ hợp thương mại đang sắp xếp lại bố cục người thuê của sàn podium trung tâm. Để mở ra không gian lưu thông và bán lẻ mới, một phần sàn bê tông ban đầu đã bị tháo dỡ. Khi các tấm sàn đó được loại bỏ, cách tải trọng trọng lực đi qua kết cấu đã thay đổi: tải trọng trước đây được thu bởi các tấm sàn đã tháo dỡ được phân bổ lại sang các dầm và cột khung xung quanh, làm tăng mô men uốn, lực cắt và yêu cầu trục vượt quá năng lực của các cấu kiện ban đầu.

Trước khi bố cục thương mại mới có thể được xây dựng, các dầm và cột bị ảnh hưởng phải được gia cố.

Phương án gia cố

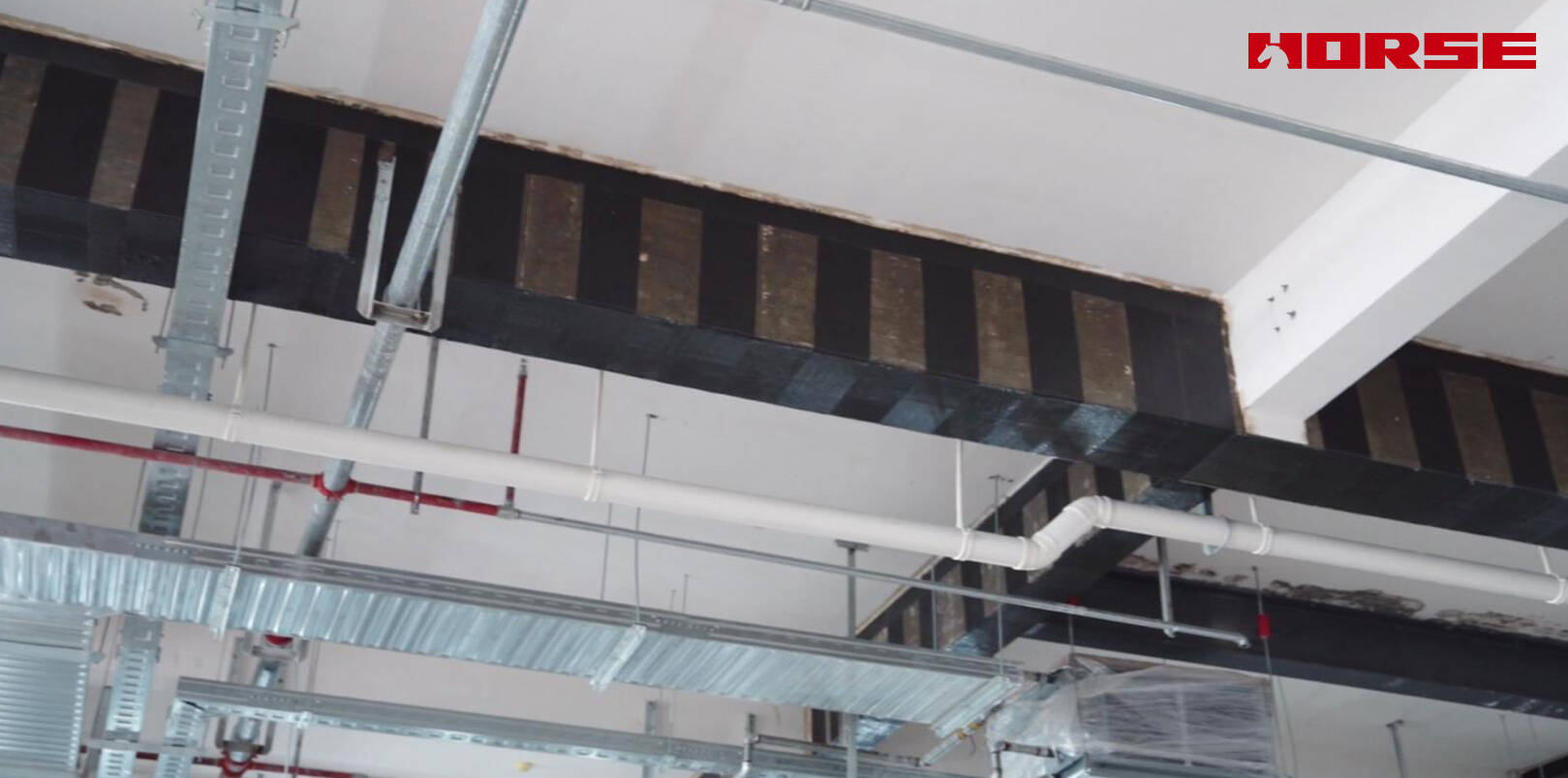

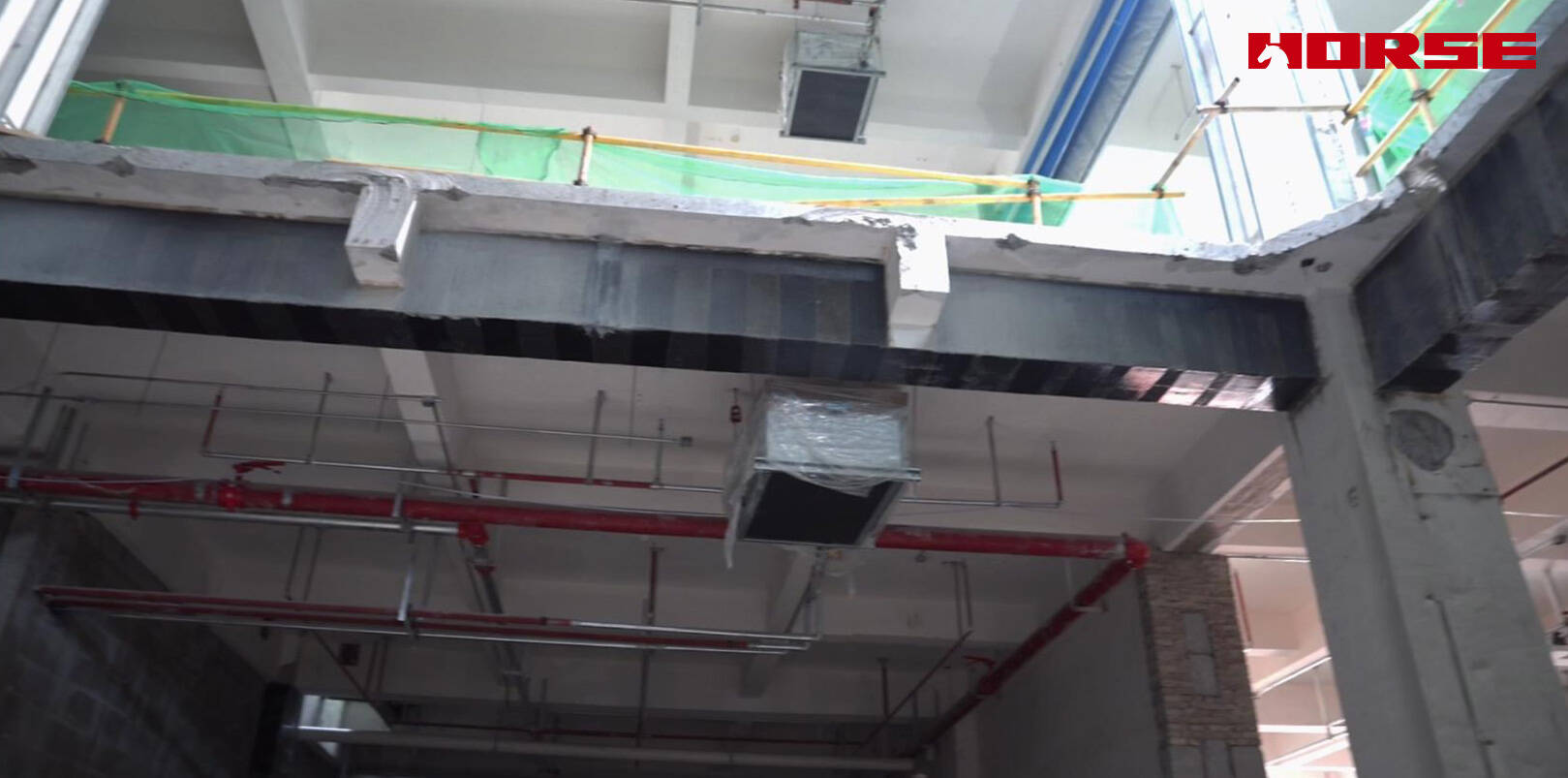

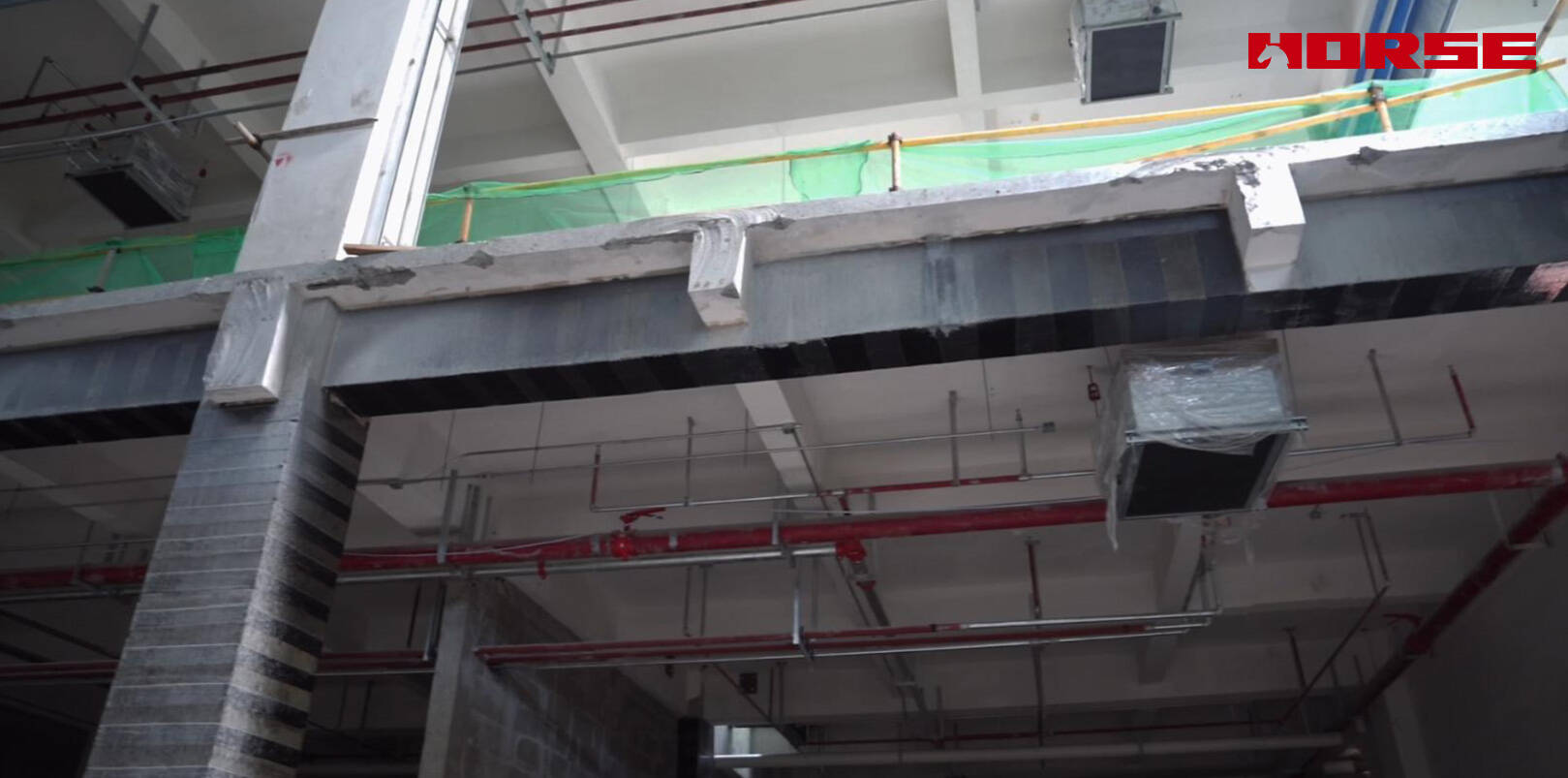

Dầm. Vải carbon liên tục được dán vào mặt đáy chịu kéo của các dầm bị ảnh hưởng để gia cố uốn, kết hợp với các lớp vải quấn hình U để gia cố cắt và neo. Các quấn U-wraps ép các lớp đáy vào bụng dầm và góp phần tăng kháng cắt dọc theo cấu kiện.

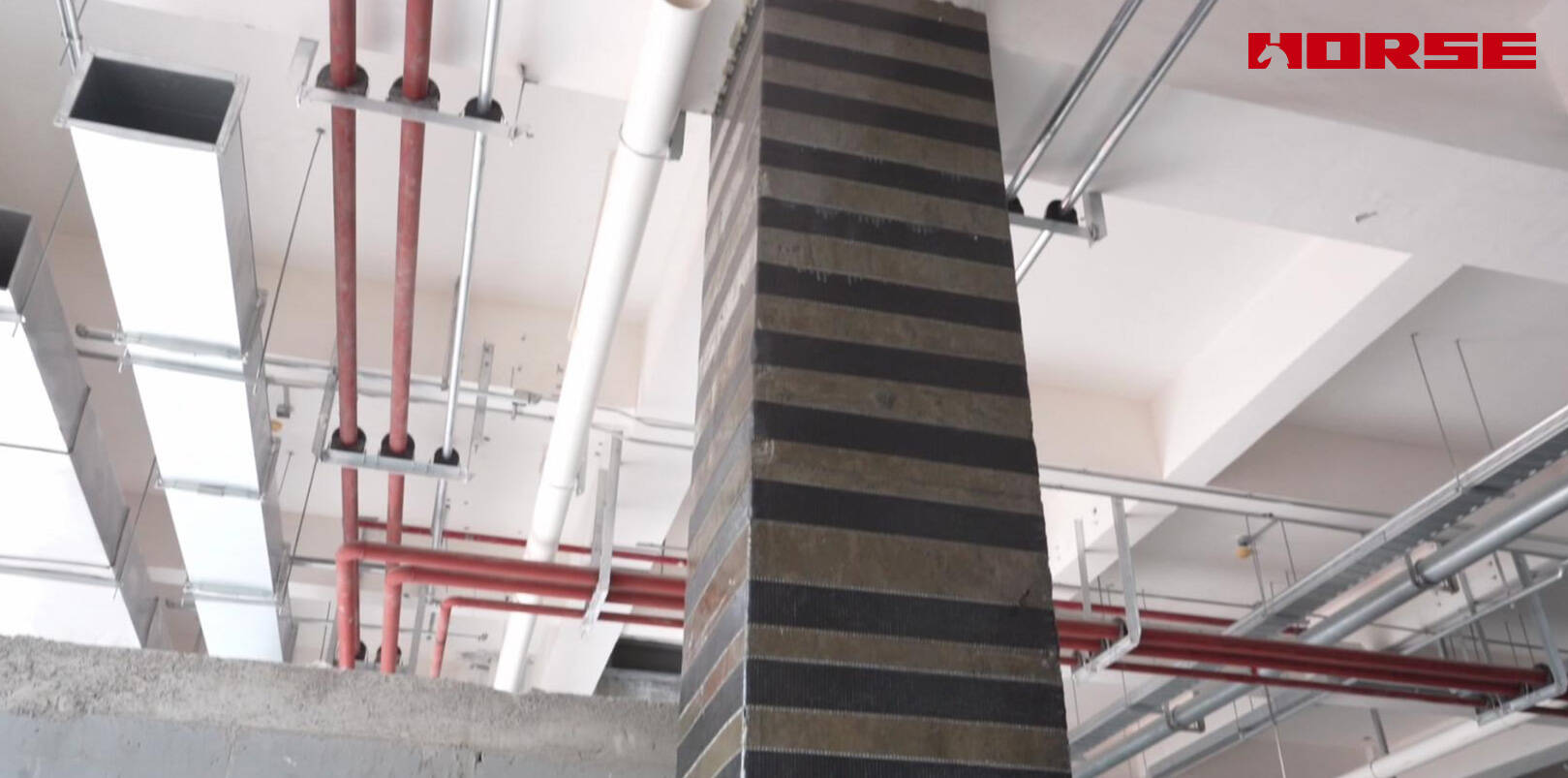

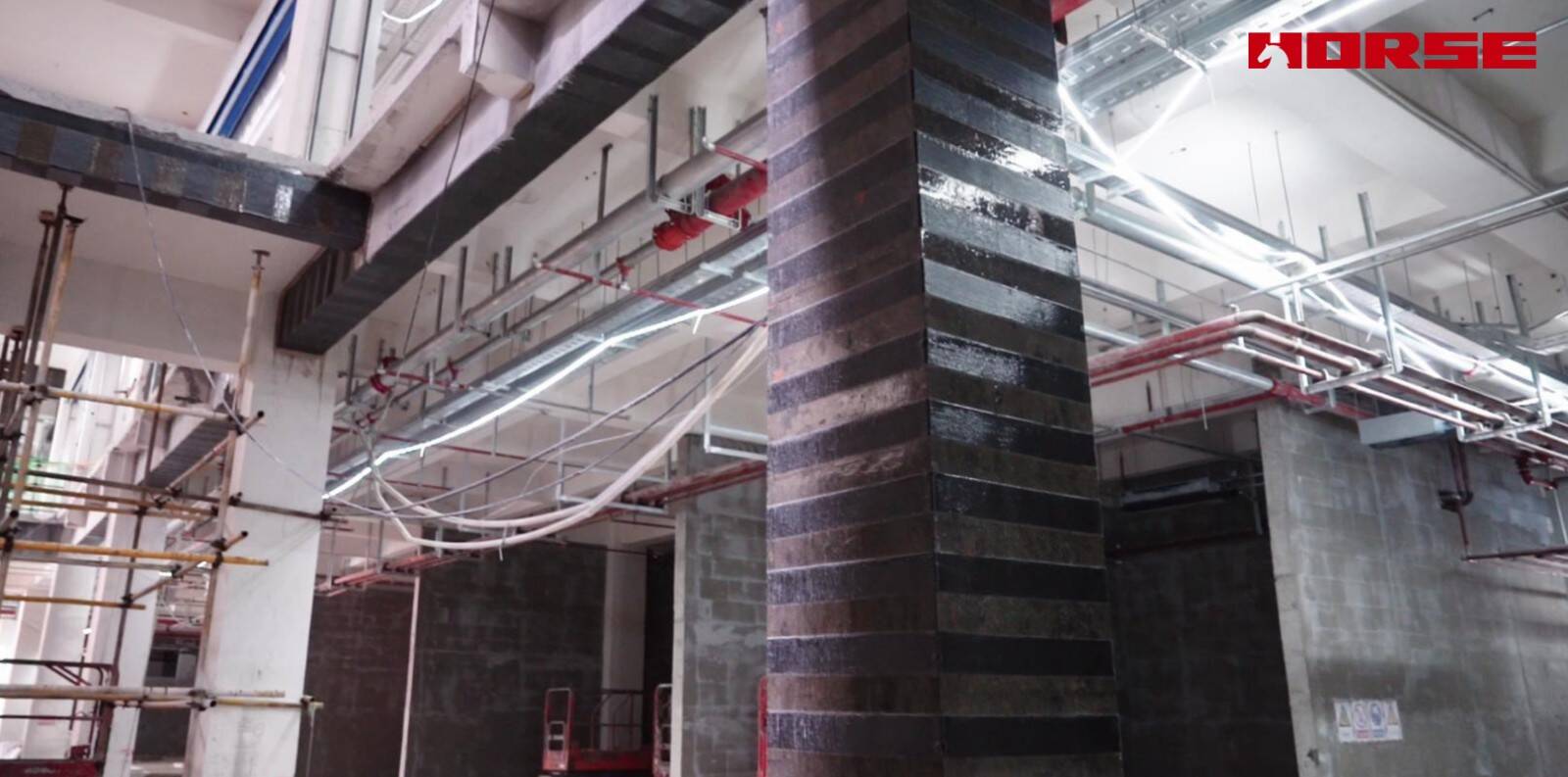

Cột. Các cột đối mặt với yêu cầu trục tăng được quấn bao quanh bằng vải carbon. Các quấn vòng này giam lõi bê tông, tăng cả năng lực trục và độ dẻo của cột dưới tác động động đất.

Tại sao chọn CFRP

Không gian làm việc hạn chế. Công việc gia cố diễn ra bên trong podium trung tâm, được bao quanh bởi ống HVAC, đường chữa cháy, máng cáp và các hạng mục hoàn thiện nội thất đã hoàn thành một phần. CFRP thi công ướt không cần ván khuôn, không cần máy móc hạng nặng và hầu như không tốn không gian bảo dưỡng.

Không có chỗ cho trọng lượng bản thân tăng thêm hoặc các tiết diện phình to. Bọc RC hoặc dán tấm thép sẽ làm tăng kích thước cấu kiện và tải trọng chết — không thể chấp nhận khi chiều cao thông thủy và hoàn thiện nội thất tiếp theo quan trọng. Một hệ thống CFRP hoàn thiện chỉ thêm vài milimet độ dày và khối lượng không đáng kể.

Hiệu năng chịu động đất. Ngoài năng lực, việc gia cố phải cải thiện độ dẻo của cấu kiện để thỏa mãn các yêu cầu động đất. Quấn FRP bao quanh cột cung cấp chính xác loại giam lõi này.

Sau khi gia cố, các dầm và cột bị ảnh hưởng mang tải của đường tải mới một cách an toàn. Việc gia cố đạt được điều này mà không làm thay đổi hình học cấu kiện một cách đáng kể: không mất chiều cao thông thủy, không thêm tải trọng chết lên kết cấu podium, và không can thiệp vào hoàn thiện nội thất tiếp theo của trung tâm. Tổng thể kết cấu thỏa mãn ý đồ thiết kế cải tạo và các yêu cầu hiệu năng chịu động đất, cho phép việc chuyển đổi trung tâm tiếp tục theo kế hoạch.

Nếu bạn có dự án tương tự, vui lòng liên hệ với chúng tôi để xem xét dự án hoặc báo giá.
