Cầu sông Lu Pan

Tổng quan dự án

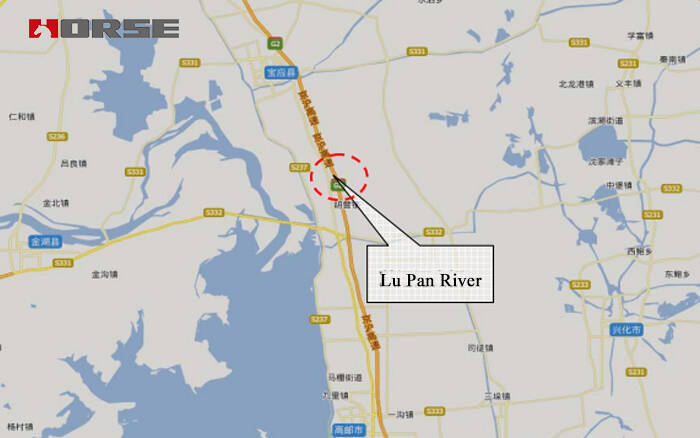

Cầu sông Lu Pan nằm ở quận Baoying ở phía nam, đống số K890 + 226, tuyến đường qua X304. Cầu sông Lu Pan 532.89m nhóm dài (6 * 25) như chùm hộp hợp chất m + 3 * (5 * 25) m. Cấu trúc thấp hơn là một bến tàu cột đống. Tải thiết kế cầu cho siêu 20 hơi nước;  -120; sắp xếp khung cầu 0,5m (hàng rào bên ngoài) + 12m (Lane) + 1m (hàng rào bên trong) + 1m (trung bình) + 1m (hàng rào bên trong) + 12m (Lane) + 0,5m (bên ngoài hàng rào); Chiều rộng cầu 28.0m.

Kiểm tra định kỳ

Đảng năm 2009, 2011 và 2013 lần lượt trên cầu sông Lu Sì đã được kiểm tra thường xuyên, và vào cuối năm 2014 để kiểm tra đặc biệt.

Năm 2009, có 18 vết nứt dọc trong màng. Tổng chiều dài là khoảng 10,8m. Có 48 vết nứt dọc trên web, dài khoảng 48m. Có 67 vết nứt ngang và 24 vết nứt dọc trong các khớp ướt. Các vết nứt ngang dài 80,4m và các vết nứt dọc dài 392,5m.

Kiểm tra thường xuyên năm 2011 cho thấy rằng phần bệnh của cây cầu đã được sửa chữa trong những năm trước, kiểm tra thường xuyên phát hiện ra phân vùng chùm hộp có 17 vết nứt dọc, tổng chiều dài 2 15,3m, tổng chiều dài vết nứt ngang, 1,7m web; có 4 vết nứt thẳng đứng, tổng chiều dài 4m, và đã tạo ra 5 mạng lưới của bệnh bạch hóa; 98 vết nứt ngang trong khớp ướt, tổng chiều dài 117,6m; đáy chùm có 1 vết nứt dọc và 4 vết nứt ngang.

Năm 2013, kiểm tra thường xuyên, màng có 73 vết nứt dọc, 2 vết nứt ngang, trong khi 8 màu trắng; Web có 11 vết nứt dọc, 1 vết nứt dọc, vết nứt dọc tổng chiều dài khoảng 10,5m, chiều dài vết nứt dọc 12m; khớp ướt tồn tại 115 vết nứt, tổng chiều dài khoảng 144m, đồng thời có phân tích đáy chùm trắng ở 31; Có 8 vết nứt chiều dọc và 2 vết nứt ngang.

Trong năm 2014 kiểm tra đặc biệt, toàn bộ phần cầu của chùm đã được sửa chữa, nhưng vẫn có một số lượng lớn các vết nứt dọc trong web và các vết nứt ngang trên sàn. Có 228 vết nứt dọc trong mạng lưới, và lỗ thứ mười ba ở bên trái. Có 1 vết nứt nghiêng thẳng trong mạng lưới của dầm hộp hợp chất 2 #. Chiều rộng là 0,10mm, và chiều dài là 1,3m. Có 364 vết nứt ngang ở phía dưới của dầm hộp tổng hợp cầu đầy đủ. Tổng chiều dài là 344. 1 mét. Có 11 vết nứt chiều dọc ở dưới cùng của toàn bộ cây cầu hộp hợp chất dầm, với tổng chiều dài 43,5m.

Phát hiện bệnh

1.Vertical gãy của Web

Tấm web dầm hộp cầu đầy đủ bao gồm 228 vết nứt dọc, trong đó 227 rộng khe <0,15mm, chiều dài 206,6m, chiều rộng 1 0,15mm dài, 1m. Các vết nứt chủ yếu được phân phối giữa 1/3 span đến 2/3 span.

2. Gãy xương của tấm bụng

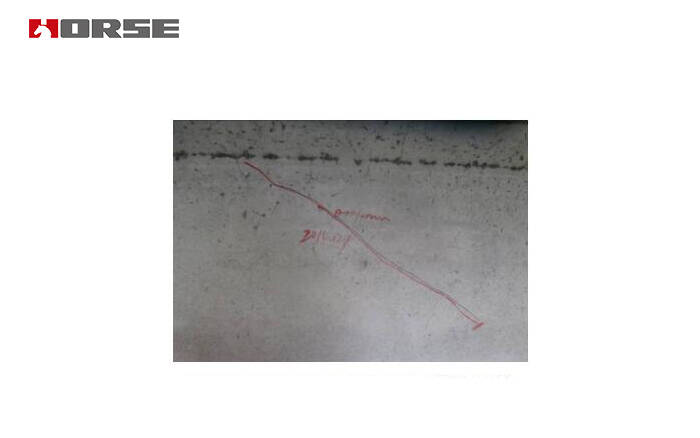

Có 1 vết nứt nghiêng tám ký tự tích cực trong mạng lưới của lỗ thứ mười ba bên trái 2 # dầm hộp hợp chất, với chiều rộng 0,10mm và chiều dài 1,3m, và các vết nứt nằm trong khoảng thời gian 1/4.

3. vết nứt xuyên trên sàn

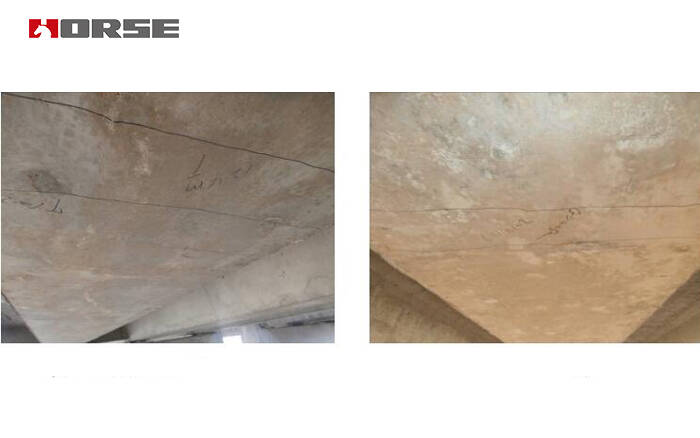

Có 364 vết nứt ngang ở phần dưới của toàn bộ dải hộp hợp chất cầu, với chiều rộng <0,15mm và tổng chiều dài 344,1m, và các vết nứt chủ yếu được phân phối ở khoảng giữa của cầu.

4. vết nứt chiều dài trên sàn nhà

Có 11 vết nứt theo chiều dọc ở dưới cùng của toàn bộ dầm hộp hợp chất cầu, với chiều rộng <0,15mm và tổng chiều dài 43,5m.

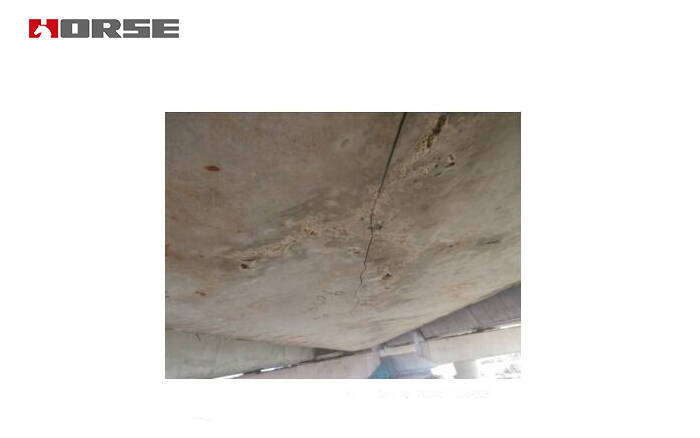

5. khuyết tật bê tông

Cầu có tổng cộng 2 bê tông rỗng, tổng khối lượng là 1 0,00017m fand; bê tông spalling, diện tích 3,5 mét vuông; có 1 hố, diện tích 0,45 mét vuông; 1 tăng cường mở rộng, chiều dài 0,5m.

6. Bệnh tật mang

Tổng cộng 110 vòng bi cầu đầy đủ mang nứt vòng bi 0,5mm, 53 vòng bi nứt vòng bi 1mm, 7 vòng bi nứt vòng bi 1,5mm, 7 vòng bi nứt vòng bi 2mm, 4 vòng bi nứt vòng bi 3mm 4 hỗ trợ khoảng trống cục bộ, 4 biến dạng cắt vòng bi, 17 ghế hỗ trợ tạm thời ở cuối phá dỡ 8, một ghế hỗ trợ ở cuối bụi.

Nứt vòng bi cao su có thể ở trong lực dọc, giữa vòng bi cao su tấm thép mỏng trong cao su sẽ tạo ra biến dạng nén, và kinh nghiệm để mở rộng bên ngoài của cao su cong, biến dạng cao su và căng thẳng của sự lão hóa của độ kéo tương ứng, và các vết nứt xuất hiện trên bề mặt bên ngoài của vòng bi cao su.

Các biện pháp tăng cường

Với các loại vết nứt và bệnh khác nhau được kiểm tra, các biện pháp tăng cường sau được thực hiện

 - kết hợp và niêm phong

Khi chiều rộng nứt lớn hơn 0,15mm, nơi xử lý kết hợp; chiều rộng nứt <0,15mm, làm điều trị niêm phong.

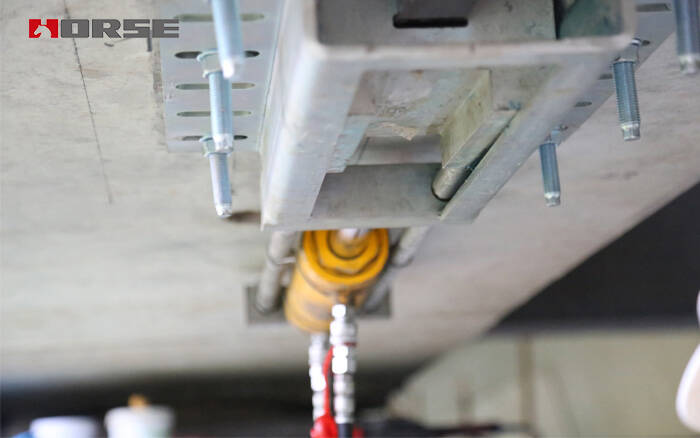

 - gia cố chùm thép trước căng thẳng bên ngoài

Dưới tải vận hành thực tế, khả năng uốn cong của khoảng thời gian thứ cấp, khoảng thời gian giữa và khoảng thời gian là không đủ, và khớp thứ tư của biên độ trái được củng cố bởi chùm thép bị căng thẳng trước bên ngoài.

 - gia cố laminate CFRP được ràng buộc

Trong hoạt động thực tế của thời gian tải, mở rộng bên và khả năng mang uốn chéo, thứ tư bên phải được củng cố với tấm CFRP bị căng thẳng trước, dầm hộp mở rộng bên mỗi tăng 2 125px rộng tấm sợi carbon bị căng thẳng trước 3mm, trong dầm hộp mở rộng mỗi tăng 3 125px rộng. Độ dày của tấm CFRP bị căng thẳng trước 3mm.
