Tăng cường chùm khung bằng bọc sợi

Tổng quan dự án

Cấu trúc chính của dự án đã được hoàn thành, được tìm thấy rằng trong khi kiểm tra sức mạnh bê tông trong cấu trúc chính của dự án, 12 # ký túc xá tòa nhà bốn lớp E-G / 28 trục khung chùm của thiết kế ban đầu của sức mạnh bê tông là C25, sau khi Haining Xinye Xây dựng Trung tâm kiểm tra kỹ thuật của chùm bê tông sức mạnh của lấy mẫu lõi khoan kiểm tra tìm thấy chùm bê tông thực sự sức mạnh của 20,0MPa, nhưng không xuất hiện trên bề mặt của vết nứt.

Sau khi thiết kế, nó được quyết định để củng cố chùm không đủ điều kiện. Để đảm bảo sức mạnh uốn cong có thể đáp ứng các yêu cầu của thiết kế ban đầu và không ảnh hưởng đến không gian trong nhà và ngoại hình, có ý định xác định chùm được tăng cường bằng bọc sợi carbon.

Các thông số của chùm không đủ điều kiện như sau: kích thước phần là 200 x 750, gia cố 2C18; 5C22, chiều dài chùm 7m, chiều cao cơ thể chính là 3,6m, và sức mạnh thiết kế của bê tông chùm là C25.

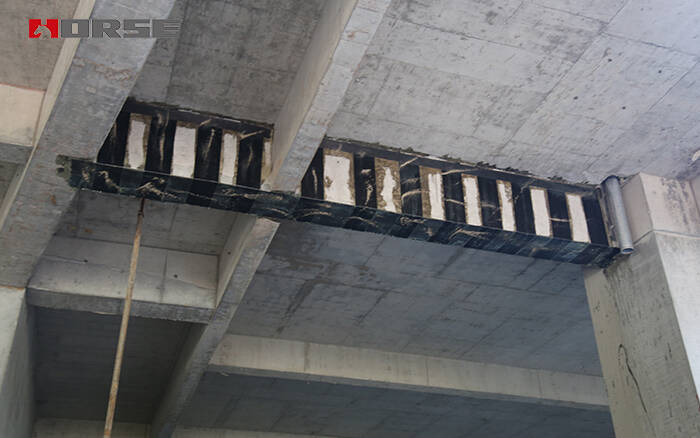

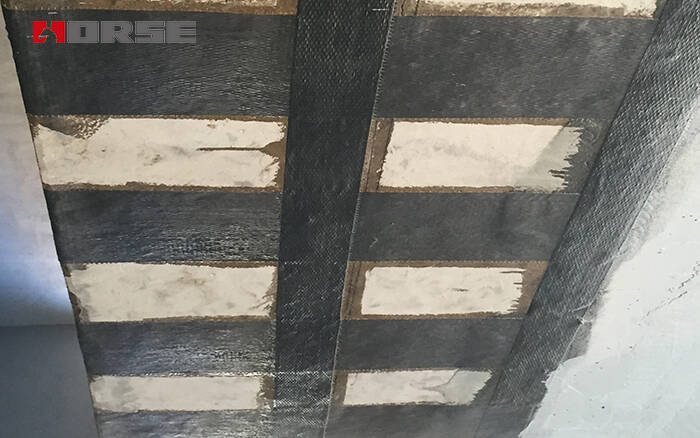

Áp dụng vào phía chùm bằng cách dính hai lớp sợi carbon và dính sợi carbon vào đáy chùm. Chiều rộng là 150,0mm, khoảng cách ròng là 150mm, chiều cao là 600mm, và dán loại U được áp dụng.

Các thông số của tấm cfrp ở phần dưới của chùm

Số lớp dán: n cf = 1

Độ dày lớp đơn: t cf = 0,111 mm

Mô-đun độ đàn hồi: Ecf = 2,50 × 105 MPa

Độ bền kéo: fc f k = 2000,00 MPa

Khu vực cắt chéo của tấm sợi carbon ở đáy chùm: Acf = 51,10 mm2

Xem xét hai lực thời gian, thời điểm uốn cong ban đầu của hành động thực tế trên phần trước khi tăng cường được tính toán: Mi = 22,00 kN · m.
