56 phương pháp kỹ thuật để củng cố những cây cầu, với hình ảnh và văn bản, rất thực tế!

1 Được củng cố bằng bê tông đúc ở nơi chỉ đơn giản là hỗ trợ các bảng cầu

vấn đề

(1) Thường thì có nhiều vết nứt dọc từ dưới lên trên gần giữa khoảng giữa. Chiều rộng của vết nứt tĩnh có thể vượt quá giá trị giới hạn đặc trưng, đôi khi kèm theo độ lệch ở giữa, cho thấy sức kháng cự không đủ.

(2) Những vết nứt dài ở dưới cùng của miếng đá gần giữa khoảng cách có thể là nhiều vết nứt. Chiều rộng của một số vết đứt tĩnh cũng sẽ vượt quá yêu cầu của đặc điểm đặc biệt. Đây có thể là bởi vì bản vẽ này áp dụng bản vẽ chuẩn của lắp ráp prefabrid, nhưng tấm khuôn được sử dụng trong quá trình xây dựng. Cách căng thẳng gây ra sự thiếu hụt nghiêm trọng về sự tăng cường ở dưới cùng của bảng. Dưới những hành động của thời điểm uốn cong, những vết nứt dài được tạo ra ở đáy đĩa.

2 Hội nghị sơ tán chỉ hỗ trợ cầu bảng

vấn đề

(1) Những mảnh đá được đặt sẵn có thể có những vết nứt dài ở các khớp nối của cầu. Điều này chủ yếu là do chất lượng xây dựng thấp của các khớp nối, kết quả là sự kết nối không tốt của các tấm;

(2) Cũng có thể có hiện tượng tuyển người hỗ trợ. Vì mỗi đầu đĩa có 2 cái hỗ trợ, nên mỗi cây cầu có nhiều hơn. Nếu có lỗi trong việc nâng cao tấm đệm của vật liệu hỗ trợ trong quá trình xây dựng, hoặc bảng bị lệch trong quá trình lắp đặt trước khi đi làm, hoặc bến tàu có sự ổn định không đều, một số hỗ trợ sẽ được giải tán;

(3) Có những vết nứt thẳng đứng từ dưới lên trên gần đáy của tấm bê tông được gia cố gần khoảng giữa, và chiều rộng của các khớp có thể vượt quá các yêu cầu đã được ghi rõ, hoặc có thể có độ lệch xuống trong giữa khoảng cách và không đủ cong.

(4) Những vết nứt dài xuất hiện ở dưới cùng của tấm bảng. Phần lớn các cầu nối bê tông đã được làm trước bị rối loạn được xây dựng bằng cách xây dựng trước các cầu đá. Thuốc trừ sâu bổ sung hoặc các bon bê tông có thể gây ra các thanh thép bị gỉ sét, có thể gây ra các vết nứt dài dọc theo đáy thanh thép.

5) Những tấm rỗng thường sẽ không có vết cắt chéo ở gần cuối hỗ trợ. Tuy nhiên, trong những năm gần đây, một số cây cầu đã sử dụng một phiến đá lớn có chiều rộng bằng 1.5 mét hoặc hơn, thực sự tương đương với một bộ thắt lưng hộp nhỏ. Khi độ dày đĩa không lớn, có thể tìm thấy những vết nứt chéo trên mạng lưới của đĩa bên.

Phương pháp kỹ thuật nâng cấp cấu trúc cho các cây cầu

(1) Đối với những vết nứt dọc và ngang được tạo ra ở đáy bảng, khi chiều rộng của vết nứt vượt quá giới hạn đặc trưng, nó có thể được tăng cường bằng phương pháp cắm thép hoặc gắn sợi vật liệu tổng hợp với nhau. Nhưng nó không hiệu quả trong việc giải quyết sự lệch hướng;

(2) Phương pháp củng cố căng thẳng. Một số các dây thép mỏng song song đã được căng trước được neo ở dưới cùng của bảng, và bê tông đặc biệt được bao phủ sau khi căng. Hoặc đặt khung cầm lái để kéo dài các bó thép sợi cong, và dây cáp thép căng trước được neo dưới lớp lót vỉa hè thông qua các lỗ ở hai đầu tấm.

(3) Thay đổi luật cấu trúc. Nếu chỉ cần thay đổi thành các phiến đá liên tục, cầu nhỏ có thể được cung cấp với các cầu nối hoặc thanh ngang ở giữa hoặc gần khoảng giữa, nhận thêm sự hỗ trợ “ở giữa khoảng thời gian để thay đổi từ sự hỗ trợ đơn giản đến sự liên tục. Tuy nhiên, nên lưu ý rằng trong thời điểm tiêu cực của thời điểm trung bình, cần phải thêm đủ thanh thép căng vào để tái thiết boong tàu.Hai phương pháp trên có tác động tốt hơn đến việc giải quyết sự lệch hướng giữa ban công;

(4) Phương pháp củng cố bằng cách bắn neo. Sau khi thả lưới thép ở dưới lớp đá, nó được phun bê tông. Bản chất của nó là tăng cường sự củng cố dưới cùng của bảng đá, tương tự như biểu đồ của " việc chọn nhiều sợi dây thép căng ở dưới cùng của tấm ván", ngoại trừ cái lưới thép bình thường được thêm vào đáy phiến đá;

5) Những vết nứt dài tại các khớp nối của boong cầu chỉ có thể được giải quyết bằng cách tái tạo lại boong cầu, chẳng hạn như việc tăng bố trí của các thanh thép xuyên qua sàn cầu, làm dày lớp cầu, vân vân.

Hội có thể giải quyết hiện tượng thiếu hụt của cầu nối bằng cách thay thế, thêm vào đĩa bọc thép, cắt chặt và các phương pháp khác.

3 Cầu bê tông liên tục được củng cố và củng cố

Các cầu bê tông liên tục được củng cố bằng bê tông được củng cố thường nhận dạng các phiến đá cứng hoặc đá lát rỗng, và hầu hết chúng tiếp nhận việc xây dựng khuôn đúc. Nếu khoảng cách không quá 20 mét, khối bê tông liên tục được căng thẳng có độ dài lớn hơn. Nói chung, phương pháp giảm áp được áp dụng. Có độ cao bằng nhau và độ cao biến. Có nhiều ứng dụng vượt qua cầu vượt và những cây cầu đi bộ trong những cây cầu đô thị. Có nhiều ứng dụng hơn của các tấm bê tông liên tục được gia cố.

(1) Nhiều vết nứt dọc từ dưới lên trên gần đáy của các phiến đá ở giữa mỗi khoảng đất bê tông được củng cố, có thể xuyên qua theo chiều ngang, là những vết nứt cong, cho thấy sự kháng cự không đủ;

(2) Sàn cầu ở đầu mỗi cầu của cầu bê tông liên tục bằng bê tông bị nứt, và nước thấy trang dưới cầu thường xuyên xuyên xuyên qua. Có thể có nhiều vết nứt hơn, có thể gây ra bởi gánh nặng trực tiếp hoặc sự ổn định không cân bằng của bến tàu.Con số cho thấy rằng thời điểm tiêu cực là lớn và phần u tủy không đủ sức kháng cự.

(3) Những vết nứt dài xuất hiện ở dưới cùng của bảng gần giữa mỗi khoảng giữa, tương tự như " vết nứt dài ở dưới cùng của bảng ở giữa của một tảng đá phiến cầu". Hoặc là phần dưới của nền bê tông được gia cố không đủ trang bị những thanh thép xuyên ngang, hoặc là lớp bê tông bảo vệ quá mỏng và bị căng. Sự căng thẳng của bê tông xung quanh thanh thép là quá lớn, hoặc các phụ thêm trong bê tông làm cho thanh thép bị rỉ sét, gây ra các vết nứt dọc theo thanh thép;

(4) Sự lệch hướng ở giữa khoảng cách là không đủ để áp dụng, hoặc quá nhiều và các vết nứt dọc ở dưới cùng của các tấm bê tông được tăng cường ở giữa, dẫn đến sự cứng nhắc và độ lệch.

Cầu nối bê tông và bê tông được củng cố

(1) Đối với những vết nứt ở đáy bảng, khi độ rộng của vết nứt vượt quá các yêu cầu đặc biệt, nó có thể được tăng cường bằng những tấm thép hoặc các vật liệu tổng hợp bằng sợi kim loại;

(2) Đối với vết nứt trên boong cầu ở đỉnh cầu, bình thường thép căng hoặc thép căng trước có thể được thêm vào vỉa hè bê tông trong thời điểm tiêu cực để cải thiện khả năng kháng cự của các khu vực fulcrum;

(3) Phương pháp củng cố căng thẳng trước, đặt khung điều khiển ở dưới cùng của bảng, và kéo giãn nó tùy theo gói hình gấp. Phương pháp này có lợi cho nhiều bệnh tật do sức mạnh gây ra.

(4) Thay đổi luật cấu trúc. Nếu một sự hỗ trợ xu hướng được thêm vào ở giữa khoảng giữa hoặc gần giữa, nó có thể giải quyết vấn đề của độ lệch quá cao hoặc không đủ thời gian trước khi căng thẳng ở giữa.

4 Cầu bê tông liên tục được củng cố và được củng cố

bê tông được củng cố và được trang bị trước đơn giản là những cây cầu chùm với số cầu lớn nhất trong mọi hoạt động, và các mặt cắt chéo của chúng thường bao gồm hình T, I-hình, hình hộp và nhiều tổ hợp khác nhau. Vỏ bê tông được gia cố thường dài từ 10 đến 20 mét, và vỏ bê tông được căng trước thường được hỗ trợ từ 16 đến 50 mét, với một số lượng nhỏ những khối lớn hơn. Hầu hết các phương pháp xây dựng tiếp nhận quy mô đã được phân loại sẵn, và một vài công trình xây dựng ở vị trí. Vì phần cắt ngang hình xương sườn, trọng lượng chết nhẹ hơn và khả năng bẻ cong và kéo dài rộng lớn hơn so với một cây cầu, và có nhiều loại bệnh khác.

1) bê tông được tăng viện đơn giản chỉ hỗ trợ tia cầu

(1) Số vết nứt thẳng đứng ở dưới cùng của chùm cây gần giữa mặt bàn tăng lên với sự gia tăng của thời gian. Chiều rộng của các vết nứt dưới tải chết có thể vượt quá giá trị giới hạn đặc trưng, và một số được kèm theo với quá nhiều sự bảo vệ xuống ở giữa-san;

(2) Những vết nứt chéo trên mạng gần hai đầu trang web là do những bệnh do căng thẳng do kéo cắt tỉa quá nhiều hoặc do quá sức chịu đựng của việc cắt tóc trên mạng không đủ, như được thấy trong hình:

(3) Phần lớn các vết nứt thẳng đứng trên mạng lưới chùm nằm giữa những mạng lưới mỏng. Cái giữa rộng và các đầu đều mỏng, không để dài hoặc xuống. Hầu hết chúng là những vết nứt nhỏ gây ra bởi việc chữa bê tông, nhiệt độ kém hoặc quá ít xương sườn ngang trên mạng, ảnh hưởng đến tính bền vững của cấu trúc;

(4) Những vết nứt dài dọc theo các khớp của các tấm kính ở trên boong cầu thường xảy ra ở những cây cầu đã được gắn sẵn ở những cây cầu mà các nhánh bị hư hại hoặc xuyên thời gian. Loại bệnh này sẽ gây ra một vòng luẩn quẩn và làm trầm trọng hơn các bệnh khác của một chùm cây;

5) Những vết nứt do các lý do xây dựng khác gây ra, có thể tìm thấy những vết nứt này trước khi công trình hoàn tất.

2) bê tông bị rối loạn chỉ đơn giản là hỗ trợ cầu chùm

Nếu nó là một chùm đơn giản được thiết kế tùy theo một phần của loại bê tông trước căng thẳng B, có thể có một số bệnh của các xi măng được tăng cường đơn giản, nhưng mức độ là khác nhau, và sẽ không được lặp lại. Nhưng nó cũng có một số căn bệnh thông thường với bê tông được căng thẳng đầy đủ chỉ đơn giản là hỗ trợ xà. Để được căng thẳng toàn diện và một phần trước khi căng thẳng, các thành viên lớp bê tông A không được phép có những vết nứt trong điều kiện thông thường. Nếu có, nguyên nhân nên được tìm thấy để điều trị hoặc tăng cường bất kể chiều rộng của khớp.

Những thanh bê tông được căng thẳng chỉ đơn giản là những thanh xà khác với những bệnh thông thường khác của bê tông được gia cố đơn giản là những thanh xà:

(1) Chiều dài của các vết nứt dài dưới neo căng thẳng thường không vượt quá chiều cao của chùm, do sự căng thẳng do sự tập trung ở địa phương dưới những cái neo;

(2) Những vết nứt dài dọc theo sợi thép căng thẳng phần lớn do lớp thép được căng thẳng trước đó bảo vệ quá mỏng, sự căng thẳng tại các sợi thép là quá lớn, bị tách ra hoặc các gân trước khi bị rỉ sét sau khi lớp chất bê tông được bảo vệ đã bị cacbon hóa;

(3) Độ lệch giữa khoảng cách xuống quá lớn để vượt quá giá trị có thể cho phép của đặc điểm đặc biệt, và phần giữa có thể không nứt. Chủ yếu là do chứng thiếu đau đầu hoặc mất quá nhiều tiền sản.

Cầu nối củng cố

(1) Những vết nứt cong ở phía dưới chùm tia và những vết nứt dài dọc theo các gân trước căng thẳng có thể được gia cố bằng cách dán những tấm thép và những vật liệu tổng hợp bằng sợi thép. Nó cũng có thể được tăng cường bằng cách tăng cường phương pháp cắt ngang, tăng độ dày của lớp đệm, và tăng diện tích của vùng ép cắt ngang sẽ có lợi cho việc cải thiện sức dẻo dai và cứng nhắc. Tuy nhiên, chiều cao của chúng ta có hạn, và sự tự trọng cũng gia tăng. Nếu chiều cao của phần dưới của trục được tăng lên, nó thực sự tăng cường sự tăng cường;

(2) Đối với các vết nứt trên web, nó có thể trái ngược với vết nứt và khoảng 45 ° về phía ngang. Tức là, tấm thép hoặc chất liệu tổng hợp được dán gần như vuông góc với chiều hướng của vết nứt khí quyển. Khi chiều cao của chùm sáng ngắn và độ dài của tấm thép hoặc sợi tơ neo là không đủ, nó có thể được dán dưới dạng vòng hình chữ U và dải áp suất.

3) Đối với các vết nứt nhỏ trên mạng và các vết nứt trong vùng neo, keo epoxy được dùng để niêm phong hoặc lấp đầy các khớp phụ thuộc vào chiều rộng của các khớp;

(4) Đối với các vết nứt dài trên boong cầu, độ dày và sự tăng cường có thể được tăng lên cùng với sự thay đổi của lớp mặt đường, hoặc sự phân chia xuyên ngang có thể tăng hay mở rộng;

5) Các bệnh khác nhau được nêu trên bởi lực lượng có thể được tăng cường nhờ phương pháp căng thẳng bên ngoài. Có rất nhiều phương pháp cụ thể. Thiết kế và cấu trúc của phương pháp này rất phức tạp, nhưng hiệu quả thì tốt hơn.

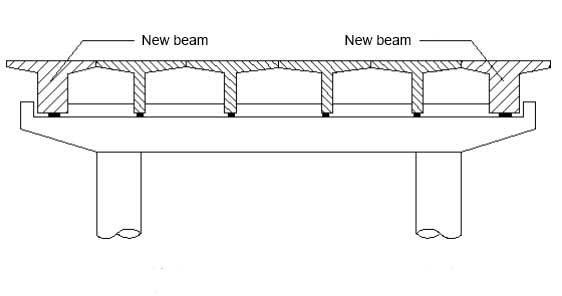

Vì một chùm tia đơn lẻ với nhiều bệnh tật hơn và nặng hơn, khi điều kiện cho phép, sự kết nối xuyên qua có thể được cắt ra để thay thế một chùm tia mới với sự cứng nhắc gia tăng, trong khi giảm tải phân phối của các chùm khác. Trong hầu hết các trường hợp, các xà bên bị bệnh nghiêm trọng, như được thấy trong hình ảnh:
