Năm. bê tông được củng cố và bê tông liên tục lây lan và có thể chạm vào cầu tia dương

Những cây cầu chùm tia liên tục và cầu cầu chùm liên tục thường có những phần hình T, I- và hình hộp. Hầu hết các khoảng cách trên 30 mét đều có hình hộp, và các chùm tia kích thước bất bình đẳng được sử dụng. Những chùm bê tông được gia cố liên tục với chiều cao bằng nhau thường có độ dài dưới 30 mét. Những tia bê tông liên tục được gia cố bằng bê tông hoặc xà thông thường có chiều dài dưới 50 mét. Những cây cầu dùng để củng cố vật liệu bê tông cần nhiều vật liệu hơn và dễ bị nứt ở vùng âm của boong cầu. Những chùm bê tông liên tục được căng thẳng với chiều cao bằng nhau thường có diện tích dưới 60 mét. Những khối bê tông đã được căng ra với độ cao biến đổi hầu hết là dưới 100 mét, nhưng hơn 100 mét là phổ biến. Hầu hết các chùm liên tục có khoảng cách dưới 200 mét, nhưng hơn 200 mét cũng là phổ biến. Loại cầu này thường được dùng để vượt qua những chướng ngại vật hoặc vượt qua các cầu vượt thành thị, và nhiều bệnh khác nhau có khuynh hướng xuất hiện bất kể kích thước của khoảng thời gian đó.

1) Chất bê tông được củng cố và chất liệu bê tông có đường thông gió

(1) Sự lệch hướng của đầu thanh quản là quá lớn, và boong cầu ở trên đỉnh cầu thường bị nứt. Chủ yếu là do sự cứng nhắc không đủ của phần cứng nhắc, kích cỡ nhỏ, ảnh hưởng của những chiếc xe thừa cân, hoặc sự mất mát lớn về thời gian và chất lượng xây dựng kém;

(2) Các vết nứt trong chùm tia ngang ngang, như được thấy trong hình bên dưới, chủ yếu do sự tăng cường không đủ, chiều cao thấp, ảnh hưởng nhiệt độ thấp hoặc kết nối kém giữa tia treo và Corbel, hậu quả là sự nhảy vọt, và ảnh hưởng quá mức của địa phương;

(3) Nếu khoảng cách giữa của trục thông là quá lớn, khi kích cỡ quá nhỏ hoặc quá lớn, thì rất có thể sẽ có khoảng cách giữa khoảng cách hoặc dọc ở phía dưới của trục giữa;

(4) Những vết nứt do dây chằng trước đây bị căng thẳng đã được gắn vào đĩa răng, là một chứng bệnh có thể xảy ra cho tất cả các bộ thắt lưng trước khi bị căng thẳng, như được thấy trong con số dưới đây. Nó chủ yếu là do sự tập trung quá mức gần đĩa răng, cấu hình thanh thép ít phổ biến hơn và quá tập trung của những thanh xà bị căng thẳng.

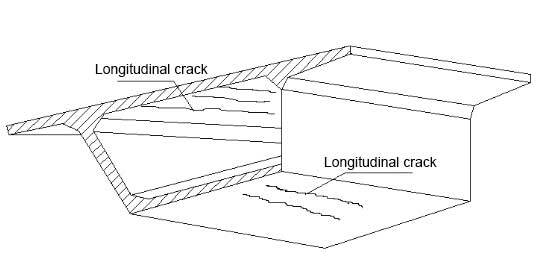

5) Những vết nứt dài ở phía trên và dưới của bộ thắt lưng hộp, như được thấy trong hình bên dưới. Chủ yếu được gây ra bởi những khoảnh khắc uốn cong quá lớn của những tấm phía trên và phía dưới, không có hiệu ứng xuyên thời gian của sự uốn cong hộp, độ dày đĩa nhỏ, không đủ sức chịu đựng, và sự khác biệt nhiệt độ quá mức giữa bên trong và bên ngoài bộ thắt lưng hộp, gây ra căng thẳng nhiệt độ;

Hội chứng Longitudinal ở trên và dưới cùng của bộ thắt lưng hộp. Các rìu ở trên và dưới chủ yếu là vì một số lượng lớn các sợi thép cổ bị căng thẳng đã đi qua, và sự căng thẳng ở địa phương là quá lớn. Hoặc hiệu ứng độ trễ của bộ thắt lưng hộp là chưa đủ, hoặc sự bóp méo và bóp méo của dây đeo hộp dưới gánh nặng lập dị gây căng thẳng quá mức ở đầu dưới của web;

( 7) Những vết nứt thẳng đứng ở giữa các mạng lưới khung thường xảy ra trong vòng 2 đến 3 ngày sau khi giải giới. Chúng không lan rộng xuống. Hầu hết sẽ đóng cửa sau khi căng thẳng. Điều này chủ yếu được gây ra bởi sự thu nhỏ của bê tông hoặc sự khác biệt nhiệt độ giữa bên trong và bên ngoài của dây đai hộp hoặc sự củng cố ngang của web. Không đủ, hay liên quan đến chất lượng hỗn hợp bê tông;

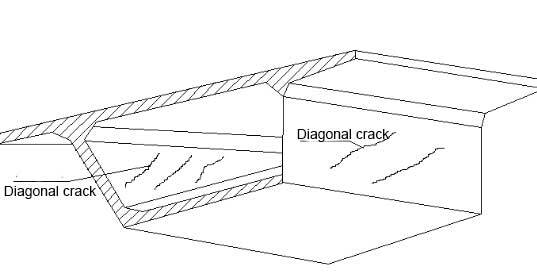

( 8) Những vết nứt trên mạng của bộ thắt lưng khung, như hình dưới đây cho thấy. Nói chung, nó xuất hiện trên trục giữa điểm hỗ trợ của bến tàu và điểm ngược. Nó là một vết nứt cắt lông và nguyên nhân thì phức tạp hơn. Lý do chính là không đủ dài hay dọc, hoặc mất quá nhiều nhiệt độ khác nhau giữa bên trong và bên ngoài hộp, không đủ độ cong hoặc độ cứng cứng cứng của bộ thắt lưng hộp, căng thẳng quá mức của bộ thắt dây leo dưới độ dày lập dị, độ dày nhỏ của web, và kéo cắt giảm nhiệt độ nó gây ra bởi ảnh hưởng của hiệu ứng làm chậm, không đủ sức chịu đựng của các thanh thép không căng thẳng, ảnh hưởng của các thanh bê tông và phụ thêm hỗn hợp, xây dựng không chính xác, cấu trúc tuyến tính, sắp xếp dài dòng dài của các trục trước khi căng thẳng, và sự sắp xếp thời gian vô lý.

9) Những vết nứt nằm ngang trên mạng của bộ thắt lưng hộp. Nó chủ yếu là do sự căng thẳng dọc lớn ở bên trong hoặc bên ngoài mạng lưới do ảnh hưởng không gian của sự bẻ cong dây thắt lưng hộp và sự khác biệt nhiệt độ bên trong và bên ngoài, sự cứng nhắc không đầy đủ của dây thắt lưng hộp, ảnh hưởng của sự bóp méo căng thẳng, và sự căng thẳng không đủ dọc.

(10) Trong thời gian xây dựng liên tục, các kẽ nứt xuất hiện ở các khớp của mỗi đoạn hoặc các khớp của các phần đóng kín, thường là do các phần yếu do các khớp cấu trúc xây dựng bị chặt đứt. Bị nứt ra dưới tác dụng của thời khắc uốn cong dài, sự co rút bê tông hoặc sự khác biệt nhiệt độ, hoặc bởi vì các khớp trước hôn mê không dày đặc, sau khi sàn cầu vỡ, các khớp nhìn thấy nước và các thanh sắt bị mòn.

(1) Khi dây thắt lưng hộp rộng, rất có thể sẽ có những vết nứt thẳng đứng xảy ra ở vùng phân chia ngang hoặc chùm tia ngang. Nguyên nhân chủ yếu là do sự mất cân bằng hoặc mất quá nhiều cơ ngang áp dụng cho cơ hoành hoặc chùm tia, hoặc sự kháng sức yếu của chùm tia hộp.

2) Những tia bê tông liên tục được củng cố bằng bê tông và bê tông

Mở rộng giữa khoảng cách xuống dưới thường đi kèm với các vết nứt ngang ở dưới cùng của chùm tia giữa, các vết nứt trên boong cầu ở đầu bến tàu, hoặc các vết nứt chéo trong web, chủ yếu là do sự cứng nhắc không đủ. Chẳng hạn như chiều cao của chùm tia thấp, mạng lưới mỏng, không đủ dài hoặc quá mất mát.

Những căn bệnh khác cũng giống như loại bê tông được gia cố bằng bê tông bê tông và xi măng trước thời kỳ căng thẳng.

Các phương pháp tăng cường tùy chọn cho các bệnh trên là:

(1) Để làm lệch hướng quá mức của phần kết của vỏ sò, phương pháp hữu hiệu nhất là thêm vào phần tiền sản xuất. Sử dụng các đặc điểm của các chùm chiều cao biến, một dây cáp không dây hoàn chỉnh được sắp xếp trong lớp vỉa hè và neo vào Corbel. Cần phải cấy một số lớn thanh neo giữa lớp vỉa hè và đĩa trên cùng của dây đeo hộp để chuyển lên boong trước khi cắm cầu. Khi mặt cắt ngang của một hộp với nhiều phòng là đủ và chiều cao hộp là đủ, một chùm tia ngoài đầy đủ có thể được sắp xếp ở cả hai bên của các trang web ở đầu và neo trên web, nhưng sự chú ý nên được trả tiền để tác động lên các lỗ neo.

(2) Người ta thường dán trên cả hai bên những vết nứt trên vỏ cây, những tấm thép cứng hoặc những dải thép, như hình này cho thấy. Nếu có thể sử dụng vỏ bọc trong hộp, hãy nghĩ đến việc khoan một lỗ khóa từ bên ngoài và rồi đi qua các gân trước bị căng thẳng và neo, như được thấy trong hình.

(3) Đối với các tia liên tục giữa khoảng cách và các lỗ mũi neo của cây dương cầm giữa khoảng cách là quá lớn, phương pháp hiệu quả nhất là tăng cường sức ép bên ngoài. Tận dụng các đặc điểm của các chùm tia sáng biến, tuyến tính hoặc bị hỏng ở bên ngoài trước căng thẳng được sắp xếp ở cả hai bên của mạng bên trong hộp để củng cố lại, và liên tục chùm chiều cao bằng nhau nên được tăng cường với các xà vải bị hỏng.

(4) Những vết nứt gần những tấm răng có dây thường được gia cố bằng những vật liệu tổng hợp như những tấm thép mỏng hoặc sợi carbon sau khi lấp đầy các khớp xương;

5) Đối với các vết nứt xuyên qua trên boong cầu ở đầu cầu, bê tông của lớp vỉa hè có thể được cắt ra, và bình thường các thanh thép căng hoặc các gân trước được lắp đặt sẽ được thêm trên bề mặt mái nhà, và các sợi thép tiền căng sẽ được neo trong lớp đúc. Hoặc thiết lập dây cáp căng bên ngoài phía trên trung tâm cắt ngang của trục trọng lực ở cả hai bên của mạng lưới trong hộp.

Vì những vết nứt xuyên ngang ở dưới cùng của chùm tia liên tục, hoặc những vết nứt xuyên ngang tại các khớp nối, các vật liệu tổng hợp như những tấm thép dài hoặc sợi cacbon thường được dùng để tăng cường. Hoặc dùng dây cáp bên ngoài để tăng cường. Vì những vết nứt ở khớp nối, nếu chúng không phải do căng thẳng gây ra, chúng chỉ cần được bịt kín bằng keo;

( 7) Đối với những vết nứt dài ở phía trên và dưới của dây nịt hộp, những phương pháp như dán những tấm thép hoặc những chất đa dạng khác thường được dùng để làm cho chúng mạnh hơn. Nếu bề mặt phía dưới của mặt trên của miếng đá nứt ra một cách dài, nó chủ yếu là do độ dài quá lớn nằm ngang của mặt đất phía trên và không có sự căng thẳng nào được cung cấp. Hãy xem xét việc thêm các gân xoắn trong lớp đệm trên bảng trên cùng. Như hình bên dưới cho thấy, một số lượng lớn thanh neo được cấy giữa vỉa hè và mái nhà để chuyển đổi tiền trạm của boong cầu;

( 8) Những vết nứt dài ở phía trên và dưới cùng của chùm tia hộp và các vết nứt dọc của mạng có thể được gia cố bằng cách niêm phong, xé hoặc dán các vật liệu tổng hợp;

( 9) Đối với các vết nứt trên web, một tấm thép hoặc chất liệu tổng hợp có thể được dán trên mạng, tương tự như hình dưới đây. Hoặc tăng độ dày của web phù hợp, hoặc áp dụng trước căng thẳng hoặc theo chiều dọc để tăng cường nó;

(10) Đối với các vết nứt ngang trên mạng, các tấm thép thẳng đứng hoặc các vật liệu tổng hợp có thể được dán trên mạng, hoặc các kết nối ngang có thể được thêm vào, như là sự bổ sung các phân vùng xuyên ngang, hoặc sự củng cố dọc;

( 1) Đối với sự nứt dọc của các phân vùng xuyên ngang hoặc chùm thập tự trong dây thắt lưng hộp, các tiền tuyến bên ngoài so với hai bên của các phân vùng xuyên ngang và neo qua các bức tường hộp, như được hiển thị trong hình bên dưới. Hoặc thêm vào các phân vùng để nâng cao khả năng chống lại sự uốn cong và bóp méo.
