& nnbsp; & nnbsp; & nnbsp; & nnbsp; & & nnbsp; & & nnbsp; & & nnbsp; & nbsp; & nnbsp; & nnbsp;

Hiện nay, trong việc củng cố cấu trúc và cải tạo thị trường, công nghệ tăng cường được sử dụng rộng rãi nhất là sự củng cố của sợi cacbonCFRS ). Lý do chắc chắn liên quan đến lợi ích của chính tài liệu này. Thí dụ, nó có sức nặng nhẹ, cường độ cao, axit và alkali, không chiếm không gian xây dựng ban đầu, xây dựng đơn giản và hầu như không có hoạt động ướt.Do đó, trong nhiều trường hợp củng cố và tái thiết, sẽ luôn có nhiều kế hoạch củng cố CFRP liên quan đến công trình xây dựng.

Sợi carbon được dùng để củng cố cấu trúc chịu lực thường được dệt bằng dây kéo một chiều. Chất lượng hiệu suất của nó không chỉ liên quan đến phương pháp dệt mà còn tùy thuộc phần lớn vào chất lượng sợi cacbon để kéo. Vì vậy, khi chọn sợi carbon, trước tiên chúng ta nên kiểm tra xem loại, cấp và mô hình của tàu đáp ứng được yêu cầu của cấu trúc chịu lực.

Quy định thiết kế

1.1 Nguyên tắc chung

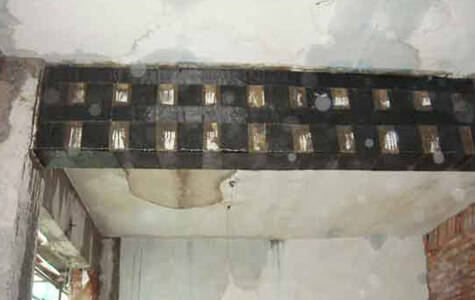

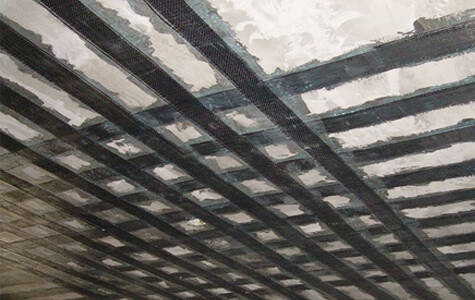

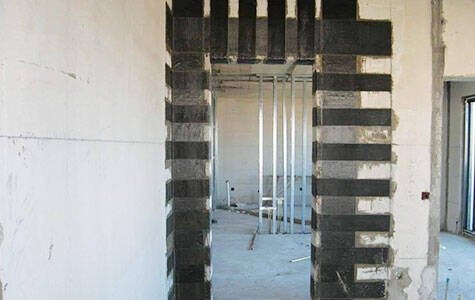

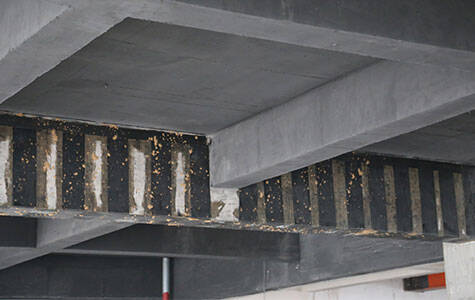

Khi sử dụng vải cacbon để củng cố cấu trúc bê tông, các sợi cacbon nên được dán trên bề mặt của các thành phần thông qua các vật liệu kết dính tương ứng, để các sợi cacbon có thể chịu lực căng và phối hợp với sự biến dạng của bê tông để tiếp nhận lực lượng cùng nhau. Dán các tấm vải cacbon trong vùng căng của xà và các bộ phận tấm để tăng cường, và hướng sợi nên phù hợp với hướng căng của sự tăng cường. Chấp nhận dán kín, hình chữ U hoặc bên dán cho việc tăng cường tia và cột, và hướng sợi nên vuông góc với hướng trục của thành viên. Nhận thêm dán kèm theo để củng cố cột cho việc tăng cường địa chấn, và hướng sợi nên vuông góc với trục cột.

Khi có cơ sở đáng tin cậy, các sợi cacbon cũng có thể được dùng để củng cố các thành viên của cấu trúc bê tông dưới những hình thức khác và những tình trạng căng thẳng khác. Khi sử dụng các tờ sợi cacbon kết nối để củng cố cấu trúc bê tông, phương pháp thiết kế nhà nước tối hậu dựa trên lý thuyết xác suất nên được sử dụng để thực hiện tính toán tối hậu về khả năng mang và kiểm tra tính toán của tình trạng giới hạn thông thường của các dịch vụ thông thường theo các tiêu chuẩn quốc gia hiện nay. Các vật liệu gia tăng và bê tông nên quyết định những chỉ số về sức mạnh vật chất tương ứng dựa theo sức mạnh thực sự lấy từ cuộc thử nghiệm và các tiêu chuẩn quốc gia hiện nay. Đối với sợi cacbon, căng thẳng tương ứng nên được xác định theo sự liên hệ căng thẳng tuyến tính theo sự căng thẳng khi thành phần đạt đến trạng thái giới hạn. Đối với các tờ sợi cacbon, độ bền lớn nhất của tỷ lệ bảo đảm không dưới 95% được cung cấp bởi nhà sản xuất sẽ được sử dụng như là giá trị tiêu chuẩn của độ bền. Loại sợi carbon cuối cùng sẽ là giá trị tiêu chuẩn của độ bền được chia bởi các mô-đun co giãn.

Khi sử dụng các tấm sợi cacbon cũ để củng cố cấu trúc hay thành phần, tác động có thể lên các thành phần khác hoặc các tính chất khác của cấu trúc sau khi được tăng cường. Khi dùng những tấm vải cacbon kết nối để tăng cường cấu trúc, tốt hơn là nên bỏ bớt những vật liệu sống đang hoạt động trên cấu trúc. Nếu không thể thực hiện được việc gia cố này trong điều kiện dỡ bỏ hoàn toàn, chúng ta nên xem xét ảnh hưởng của lực phụ. Trong lúc được tăng cường và tăng cường, độ bền cụ thể của cấu trúc bê tông và các thành phần được củng cố sẽ không thấp hơn C15. Khi sử dụng các tấm sợi cacbon bọc kín để củng cố các cột bê tông, mức độ bền bê tông không nên thấp hơn C10.

1.2 Yêu cầu cấu trúc chung

Khi vải cacbon cần được dán quanh góc của thành phần dọc theo sợi của nó, bán kính cong bề mặt bên ngoài ở góc của thành phần không nên nhỏ hơn 20mm. Chiều dài của sợi cacbon dọc theo sợi vải không quá 100mm. Khi người ta dùng nhiều lớp vải cacbon để tăng cường, thì mỗi lớp vải cacbon nên được chồng lên nhau. Để đảm bảo rằng tấm vải cacbon hoạt động chắc chắn với bê tông, cần phải có thêm những biện pháp neo khi cần thiết.

  & nnbsp; & nnbsp; & nnbsp; & nnbsp; & & nnbsp; & & nnbsp; & & nnbsp; & nbsp; & nnbsp; & nnbsp;

Quy định xây dựng

Việc sử dụng các tấm vải cacbon để củng cố cấu trúc bê tông nên được thực hiện bởi một đơn vị xây dựng chuyên nghiệp quen thuộc với quá trình xây dựng kỹ thuật, và nên có một kế hoạch tăng cường và các biện pháp kỹ thuật. Quá trình xây dựng nên diễn ra như sau:Xây dựng bề mặt chuẩn bị cho việc xử lý và vẽ những vật liệu có chất nhựa ở dưới cùng và làm bằng phương pháp điều trị các phần không cân bằng và vẽ bằng nhựa thông hoặc dán chất nhựa dính sợi cacbon. Trong quá trình xây dựng bề mặt bảo vệ, ngoài việc xem xét tác động của nhiệt độ môi trường và độ ẩm đối với việc chữa nhựa, chất nhựa hỗ trợ cũng nên được dùng để xây dựng hoặc dùng để đảm bảo chất này ổn định. Khi chế biến nhựa, nó nên được cân theo tỷ lệ đã định trong các chỉ dẫn về sản phẩm và đặt trong một thùng, và khuấy bằng một bộ trộn cho đến khi màu đồng nhất. Không nên có dầu và tạp chất trong thùng trộn và trong máy trộn. Cần phải xác định lượng nhựa trộn theo nhiệt độ thực tế của môi trường tại địa điểm, và nên kiểm soát chặt chẽ thời gian sử dụng. Trước khi xây dựng, bạn nên đọc kỹ các bản thiết kế và vẽ xây dựng, lập một kế hoạch xây dựng và xây dựng theo những điều kiện thật sự của công trường xây dựng và bê tông cần được gia cố, và chuẩn bị trước khi xây dựng các tấm vải cacbon đã dùng, hỗ trợ nhựa và máy móc.

1) Xử lý bề mặt vật liệu. Phân hủy bê tông như vỏ, lỏng, tàng ong, ăn mòn, vân vân. Nên gỡ bỏ khỏi bề mặt của thành phần được gia cố, và lớp bê tông cần phải được phơi bày, và mặt đất cần được sửa chữa và san bằng bằng các vật liệu sửa chữa. Điền hoặc niêm phong các vết nứt theo yêu cầu thiết kế. Bề mặt của bê tông được dán nên được đánh bóng và mịn, và các chất bẩn như bề mặt cặn bã và vết dầu nên được gỡ bỏ cho đến khi bề mặt mới của cấu trúc bê tông hoàn toàn bị phơi bày. Nên xử lý hồ nước góc với góc chì và đánh bóng thành một hình hồ. Bán kính của vòng cung không nên nhỏ hơn 20mm. Bề mặt bê tông nên được làm sạch và giữ khô.

2) Nồng độ vật liệu. Chuẩn bị các vật liệu cấp bằng theo quy định của bộ phận sản xuất. Sử dụng các vật liệu san bằng để điền vào các phần tách biệt của bề mặt bê tông. Không nên có các cạnh và góc. Các góc sẽ được sửa lại thành những cái cung mịn với những vật liệu làm bằng phẳng. Bán kính không nên nhỏ hơn 20mm. Sau khi các ngón tay khô đi, tiến hành tiến trình tiếp theo càng sớm càng tốt.

3) Dán vải cacbon. Trước hết hãy cắt sợi cacbon theo kích thước cần thiết của thiết kế. Chất nhựa thụ thai được chuẩn bị theo các quy định kỹ thuật do nhà sản xuất cung cấp, và ngay cả áp dụng cho phần dính. Hãy nhẹ nhàng ấn vải cacbon vào vị trí được dán bằng tay, và sử dụng một con lăn đặc biệt để cuộn nó dọc theo sợi tơ nhiều lần để ép các bong bóng không khí ra để chất nhựa làm đông có thể xuyên qua lớp vải cacbon mà không làm hư hại vải sợi cacbon trong khi lăn. Lặp lại các bước trên cho sự kết nối đa chiều, và áp dụng lớp tiếp theo của liên kết ngay sau khi chất nhựa thụ thai trên bề mặt sợi chạm tới khô, và thậm chí lan rộng chất nhựa thụ phấn lên bề mặt của lớp vải cacbon cuối cùng.

4) Dán bảng sợi cacbon. Đầu tiên cắt tấm vải cacbon theo kích thước cần thiết của thiết kế. Và chuẩn bị thụ thai nhựa theo quy định của nhà sản xuất.Lau sạch bề mặt của tấm vải cacbon cho đến khi không còn bụi. Khi phải dán hai lớp, cả hai mặt của tấm vải cacbon phía dưới nên được lau sạch. Rồi ngay lập tức áp dụng nhựa liên kết. Lớp nhựa nên được đường viền và độ dày trung bình không thể nhỏ hơn 2mm. Hãy nhẹ nhàng ấn vào tấm vải cacbon bọc bằng nhựa kết dính ở vị trí được kết nối bằng tay, và dùng một cái xe lăn cao su để vừa vặn vừa gọn trong đường sợi, để chất nhựa này được thải ra từ cả hai bên để đảm bảo nó dày đặc và không thiếu khoảng trống. Khi nhiều sợi cacbon được dán song song, khoảng cách giữa hai dải không nhỏ hơn 5mm. Nếu cần dán hai lớp tấm vải cacbon, chúng nên được dán liên tục. Nếu chúng không thể được dán ngay lập tức, thì bảng sợi carbon dưới cùng nên được làm sạch lại trước khi bắt đầu dán.

Việc dính vải sợi cacbon (CFCP) để củng cố cấu trúc không chỉ có thể giải quyết những vấn đề kỹ thuật cần thiết cấp bách trong dự án, mà còn mang lại lợi ích toàn diện hơn. Thực hiện việc củng cố dự án đã chứng minh rằng trong thời gian xây cất, chất lượng và chi phí được tối ưu hóa bằng cách sử dụng vải sợi cacbon cũ (CFRP) để củng cố cấu trúc, và lực lượng cấu trúc là hợp lý, và mục đích của sự an toàn, đáng tin cậy, kinh tế và ứng dụng đã đạt được. Các vấn đề kỹ thuật kỹ thuật đã được giải quyết, và các lợi ích toàn diện hơn được nhận.Do đó, việc áp dụng vải sợi cacbon (CFCP) để củng cố cấu trúc bê tông trong kỹ thuật sẽ ngày càng rộng hơn.
