Dự án với vải cacbon một chiều

Năm 2001, cầu Yijing nằm trên đường Tangtong của tỉnh Hê - lê được sửa chữa và gia cố. Tăng tiêu chuẩn nạp tải từ luồng 1 13 và kéo 60 xuống còn 20 và treo 100. Cây cầu có tổng chiều dài là 470m, 33 lỗ, và cấu trúc phía trên là một chùm tia T đơn giản. Trong số đó, sự củng cố của 5 lỗ nhận nuôi Giấy sợi cacbon một chiều Và hiệu quả rất tốt. Lớp sợi carbon mới sẽ có triển vọng rộng lớn trong việc củng cố cầu nối.

Sợi carbon là một vật liệu lý tưởng để củng cố cầu nối

Sợi carbon là một vật liệu công nghệ cao với những tính năng cơ khí tuyệt vời và rất thích hợp cho việc củng cố cầu nối. Sợi carbon là một chất carbon sợi, một sản phẩm công nghệ cao được sản xuất thông qua một quá trình đặc biệt với nhiệt độ cao khoảng vài ngàn độ. Nó có nhiều lợi thế như sức mạnh, trọng lượng nhẹ, sức đề kháng co giật, sức kháng bệnh lão hóa và những đặc tính ổn định về thể chất. Sức bền của nó gấp 7 đến 10 lần so với thép. Tỷ lệ này chỉ bằng 1/4 thép. Tấm vải cacbon được dùng bởi Cầu Yijing để củng cố cây cầu chính là nhờ cái này.

Lợi thế của sợi cacbon là như sau

Kháng thể tốt với axit, Alkali và muối. Sức mạnh của sợi cacbon gia cố các mẫu vật không giảm sau khi được ngâm trong 10% axit sulfur trong 3 tháng, và sau khi chìm trong dung dịch bão hòa của 40C hydroxide trong 300 giờ. Sức mạnh không giảm: 35 tuổi. Sau khi ngâm trong nước muối trong một năm, sức mạnh không hề suy giảm.

Nhiệt độ ổn định. Các sợi cacbon có thể được sử dụng dưới điều kiện là -54-83 độ C trong một thời gian dài mà không thay đổi sức mạnh.

Kháng nước tốt. Trong 30 ngày, nước ở 70 độ C không hề suy yếu.

Chống vi phạm bản quyền và chống tác động. Sau khi kiểm tra phơi nhiễm tự nhiên và tăng tốc độ phơi nhiễm, quang phổ hồng ngoại được dùng để đánh giá hiệu suất của mẫu vật sau khi tiếp xúc với môi trường. Người ta xác nhận rằng hiệu suất và sự kết nối của tấm vải cacbon không thể bị suy giảm trong vòng 50 năm, và không hề mất đi sức bền. .

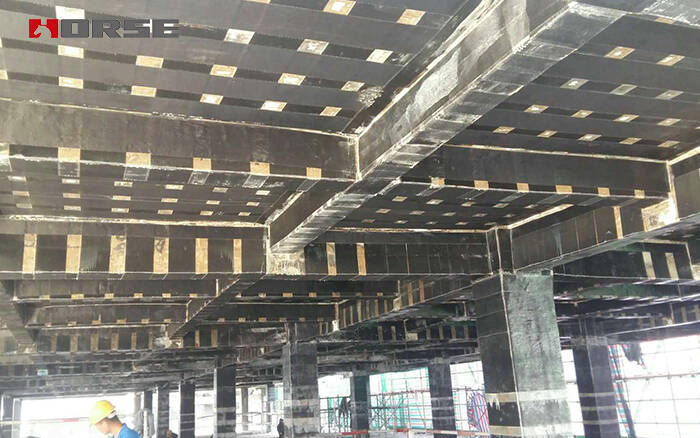

Phương pháp tăng lực với các sợi cacbon một chiều

Lớp sợi cacbon một chiều được gắn vào phần bên dưới căng.

Cột dọc trên cả hai bên của trục hoặc tạo thành một vòng hình chữ U với mặt đất. Nó tương đương với việc thêm bàn đạp kéo cắt lông.

Khám phá: dán dọc theo chiều dọc của vết nứt.

Tăng lực của thành viên nén trung tâm cột: trung tâm cột bọc và dán.

Làm tăng cường bức tường: Dán sợi cacbon một chiều dọc theo hướng củng cố một hoặc cả hai mặt của bức tường cắt lông.

Quá trình xây dựng sợi cacbon được củng cố như sau. Thành phần của lớp vỏ bề mặt điều trị lớp vỏ bọc chất lượng cao bao phủ lớp nhựa lót dưới cùng của chất lỏng lỏng nhựa u một cách một chiều phủ lớp vải cacbon dày lớp vỏ trên lớp vỏ vỏ vỏ vỏ vỏ vỏ vỏ nhựa epoxy chất lỏng bảo vệ chất lỏng.

Những đề nghị thiết kế tăng lực cho các tờ sợi cacbon một chiều

Đó là một công nghệ mới để củng cố các thành viên bê tông với các tấm vải cacbon. Sức mạnh của lớp sợi cacbon nhân với mức độ giảm của 0.5 đến 0.8 Dựa trên giá trị thiết kế do nhà sản xuất cung cấp.

Trong kỹ thuật thực tế, các thành viên củng cố lại là lực phụ. Nếu cấu trúc ban đầu được nhấn mạnh, thì sự căng thẳng của thanh thép bê tông trên phần của bộ phận trước khi tăng cường nên được tính toán trước rồi sau đó phân tích và tính toán dựa trên giả định của một phần bằng phẳng. Nếu sức mạnh của cấu trúc ban đầu là nhỏ, một hệ số làm việc phổ biến thường là 0.8-1.0 cho sự tiện lợi của thiết kế.

Để bảo đảm sức mạnh của lớp sợi cacbon được sử dụng đầy đủ, chúng ta nên tránh càng nhiều càng tốt sự thất bại của sự kết nối. Nên chọn những lời buộc tội có hiệu quả đáng tin cậy. Sức mạnh bê tông của các thành phần được gia cố không nhỏ hơn C15. Cuối cùng phải có biện pháp neo đáng tin cậy, và chiều dài neo phải lớn nhất có thể.

Bảng thử nghiệm cho thấy sự cứng rắn của chùm xi măng được gia cố không được cải thiện nhiều khi tấm vải cacbon dày hơn được dùng để làm cho sợi bê tông được tăng cường. Vì thế, phải kiểm tra sự cứng rắn.

Chất lượng xây dựng đặc biệt quan trọng khi tấm vải cacbon được dùng để tăng cường cấu trúc, nếu không hiệu ứng tăng cường sẽ giảm đi rất nhiều; phần cuối của sợi cacbon nên được neo.
