Toàn cảnh

Sự củng cố theo truyền thống của các cấu trúc bê tông được củng cố phần lớn là nhờ vào phương pháp cắm thép hoặc bê tông, dùng thép gia cố, nhưng phương pháp xây dựng của nó rất phức tạp, khối lượng thì rất lớn và nặng, và giai đoạn xây cất thì dài. Sợi carbon được tăng cường là một công nghệ mới để củng cố cấu trúc bê tông được củng cố. Nó là một trong những công nghệ khai thác và tăng cường cấu trúc mới được áp dụng tại nhà và nước ngoài. Nó sẽ trở thành một xu hướng mới để củng cố các cấu trúc bê tông tại nhà và nước ngoài. Các nguyên tắc cơ bản, phạm vi ứng dụng và thí dụ xây dựng của kỹ thuật làm tăng sức khỏe sợi cacbon được miêu tả dưới đây.

Các nguyên tắc cơ bản của sợi cacbon củng cố công nghệ

Sợi carbon với độ bền cực cao được dùng để tạo ra nhựa epoxy trong một tấm được gia cố (một lần liên tục sợi vải). Sử dụng chất lỏng nhựa epoxy để gắn vào cấu trúc để được gia cố dọc theo độ cong hoặc vuông góc để tạo thành một cơ thể tổng hợp mới. Hãy làm cho lớp cacbon được gia cố và bê tông được gia cố cùng nhau, làm tăng lực căng hoặc dây leo của cấu trúc, và cải thiện sức mạnh, sự cứng rắn, sức chịu đựng nứt và khả năng dẫn nước của cấu trúc.

Ứng dụng sợi cacbon trong việc sửa chữa và củng cố cấu trúc bê tông trong kỹ thuật

(1) Beams và đá lát: tăng cường trong vùng căng của thành viên cong (phần dưới của khoảng cách giữa, phần trên của trục và khối đá liên tục) được dán trong toàn bộ chiều dài. Thiết kế theo nhu cầu xác định số lớp. Các vết nứt trong vùng căng có thể được niêm phong bằng các tấm vải cacbon sau khi lấp đầy các khớp để kiểm soát sự mở rộng của các vết nứt.

(2) Beam: những vết nứt củng cố tinh thần vì căng thẳng chính, sợi cacbon được dán trên trục dọc của trục, và sợi sợi u một chiều có thể được kết nối chéo nếu cần thiết.

(3) Cột và bến tàu bị nén trung tâm, nén lập dị, và các thành viên chịu lực bên hông. Sự tăng cường của các thành viên nén trung tâm ở giữa cột được quấn quanh để tăng cường sự kiềm chế trên bê tông và tăng cường sức ép. Các thành viên nén tâm lý học và cột tăng cường địa chấn được dán dài trên tất cả các mặt để uốn cong sức khỏe. Tăng độ bền của vỏ nhựa của cột cầu tàu. Làm vững mạnh khi cột bị ảnh hưởng bởi lực đẩy qua bên sườn cột bọc vòng (bằng mã hóa bàn đạp). Khả năng vận động của cột địa chấn được kết hợp với việc uốn cong và kéo.

(4) Những tấm vải sợi cacbon tường được dán dọc theo hướng làm cho lông kéo được tăng cường ở một hoặc cả hai bên.

5) Làm kín chức năng lớp sợi cacbon được dán dọc theo đường may để làm sợi cacbon và bê tông cùng nhau để mở rộng sự sống phục vụ của thành phần bê tông.

Lợi thế của việc sửa chữa sợi cacbon và công nghệ tăng cường

(1) Độ bền và nhẹ, và khó có thể tăng kích thước của cấu trúc ban đầu và trọng lượng của chính cấu trúc. Độ bền của lớp sợi cacbon là 7-10 lần so với lớp thép của cùng một phần cắt ngang, và độ dày của tấm vải hoàn thành chỉ bằng 0.111mm~0.167mm. Thật khó đạt được điều này với phương pháp củng cố bê tông, đặc biệt là khi dùng ở những nơi có tầng lớp thấp.

(2) Công trình xây dựng rất đơn giản và nhanh chóng. Các sợi cacbon có thể được dán trực tiếp và bọc trên bề mặt của tòa nhà, quá trình này đơn giản, không cần thiết bị kéo dài hình dạng và quy mô lớn, các yêu cầu cho công trường xây dựng là thấp, và nó thích hợp cho các hoạt động không gian hẹp. Công trình xây dựng rất nhanh và thời gian xây cất thì ngắn. Nó cũng có thể được xây dựng dưới điều kiện bình thường của việc sản xuất và cơ sở vật chất để tránh những khó khăn, mất sản xuất và ngừng sản xuất.

(3) Chống lại axit, alkali và muối được sử dụng ở nước ngoài, công nghiệp hóa học, và các cấu trúc tiếp cận với phương tiện truyền thông ăn mòn có thể được bảo vệ khỏi sự bảo vệ. Điều này không gì sánh bằng các phương pháp liên kết thép làm vững mạnh và củng cố bê tông.

(4) Nó có thể đóng chặt các vết nứt của cấu trúc bê tông và kéo dài tuổi thọ của công việc.

5) Giấy cacbon có thể được dán nhiều lớp, thích hợp cho cấu trúc của nhiều hình dạng khác nhau, và hoàn toàn đáp ứng những đòi hỏi của việc sửa chữa và củng cố.

Hội nghị địa hạt được tổ chức một cách dễ dàng (có hình dạng ban đầu). Phương pháp bê tông bên ngoài làm tăng khối lượng của cấu trúc, trong khi các thanh thép tăng cường khó khăn hơn để củng cố cấu trúc hình không đều đặn, đặc biệt đối với các xà và cột đặc biệt (như xà đã được chặt, các xà cá, các trục hình dạng mạng I, và các chùm hình đặc biệt). Cột) vân vân. Việc sử dụng các tấm vải cacbon để tăng cường có thể duy trì đặc tính cấu trúc của tòa nhà nguyên thủy đến mức tối đa và làm cho cấu trúc gốc không thay đổi. Bề mặt của tấm vải cacbon cũng dễ sơn, và có thể dễ dàng được sơn bằng nhiều lớp phủ khác nhau hoặc gắn vào những tấm ván khác nhau để thích nghi với những đòi hỏi của môi trường xung quanh và giảm thiểu những dấu vết sửa chữa.

Xem toàn cảnh dự án

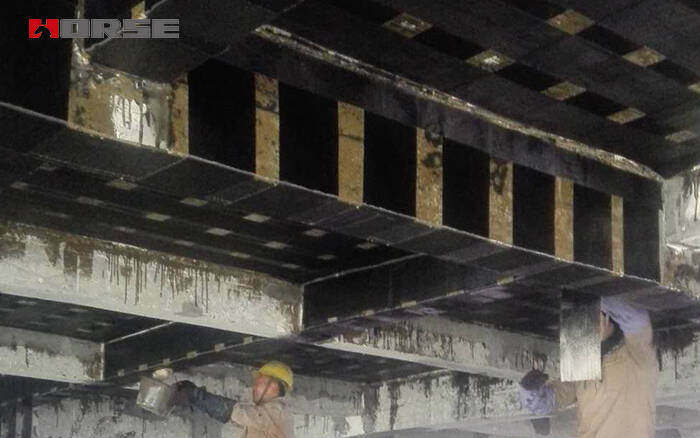

Một tòa nhà nghiên cứu khoa học nào đó ban đầu là một tòa nhà 11 tầng với cấu trúc khung hình. Vì nhu cầu của người chủ, chức năng của tòa nhà nghiên cứu khoa học cần được thay đổi.Theo những đòi hỏi của các bức vẽ thiết kế: chất lỏng nhựa lỏng được dùng để sửa chữa những vết nứt của các phiến đá nguyên thủy; những thanh xà liên quan đến sự thay đổi chức năng được dùng để củng cố cấu trúc bằng cách dán sợi cacbon. Các cột tường của phần nền được củng cố bằng phương pháp làm tăng cường thép bên ngoài (phương pháp làm vững thêm cột tường).

Phương pháp xây dựng sợi cacbon Các yêu cầu xây dựng là: bề mặt bê tông được xử lý, làm mịn, làm sạch, và sau đó chất nguyên tố được sơn trên bề mặt bê tông, vải cacbon được nhúng bằng tay, và vải cacbon được dán lên. Và sử dụng một công cụ đặc biệt để loại bỏ không khí và bong bóng, và cuối cùng áp dụng một lớp keo đều trên bề mặt.

(1) Xem quá trình thiết kế sợi cacbon

Việc điều trị bề mặt bê tông với sợi cacbon và sự tan chảy của sợi cacbon là những khó khăn trong việc xây dựng sợi cacbon. Đó cũng là bí quyết để xây cất hoàn tất đúng giờ.Do đó, công trình xây cất phải được củng cố để bảo đảm chất lượng và số lượng được hoàn tất.

(2) Quá trình xây dựng sợi cacbon

Quá trình xây dựng sợi cacbon bao gồm: chuẩn bị, xử lý bề mặt bê tông, san bằng và sửa chữa độ cân bằng với việc gia tăng lượng cối xay, chế biến nhựa từ phía dưới, làm quá trình chế biến nhựa thông, dán sợi cacbon, bảo vệ bề mặt.

(3) Phương pháp xây dựng sợi cacbon

1 Cách điều trị bề mặt: Xác định vị trí mà thiết kế được dán theo bản vẽ thiết kế;

Loại bỏ lớp vỏ bề mặt bê tông để phơi bày bề mặt bê tông. Để dán bề mặt bảng, sử dụng một máy cắt cẩm thạch để cắt đường rãnh trên mặt đất terrazzo, loại bỏ lớp mặt đất bằng cối xay đá, và sử dụng một góc máy xay để loại bỏ dầu và các chất tiết khác cho đến khi bề mặt mới của cấu trúc bê tông hoàn toàn bị phơi nhiễm, và lớp carbon hóa của bê tông cần thiết phải được mặt đất;

Nếu có những vết nứt, những vết nứt cần phải được giải mã và niêm phong;

Sử dụng một cối xay góc để cắt vòng cung của R~> 20 mm trên các góc bên ngoài của các thành phần bê tông, và làm mịn các phần không đều của bề mặt bê tông. Nếu bề mặt bê tông có lỗ lớn, tàng ong, vỏ sò và các khuyết điểm khác, nó nên được đục ra;

Sử dụng không khí áp suất cao để loại bỏ bụi và cát trên bề mặt bê tông, và sử dụng axeone để quét bề mặt của cấu trúc bê tông;

Trước khi dùng nhựa nguyên chất, bề mặt bê tông được chữa trị phải khô và sạch

Cuối cùng, hãy dùng một thước kẻ thẳng 1m để kiểm tra độ phẳng của bề mặt được điều trị. Sự khác biệt tối đa có thể cho phép trong phạm vi lm theo bất kỳ hướng nào là há 5mm.

2 phần trên bề mặt San lấp bằng bê tông:

Chuẩn bị cấp bậc, và pha trộn theo quy trình của bùn epoxy sux do nhà cung cấp cung cấp cung cấp;

Phần đặc biệt của bề mặt bê tông sẽ được lấp đầy và san bằng với một thiết bị phế liệu, và sẽ không có các cạnh hoặc góc, và sự khác biệt giữa bề mặt được sửa chữa và bề mặt bê tông sẽ không vượt quá 1mm. Sử dụng cấp nhựa để sửa chữa các góc thành một vòng cung mịn với bán kính không ít hơn 20mm;

Sau khi hợp nhất, bước kế tiếp của việc xây dựng sẽ được thực hiện càng sớm càng tốt sau khi bề mặt của vật liệu leveling khô cho đến khi chạm vào.

3 Tọa độ gần bằng nhựa

Sử dụng dung lượng hỗ trợ phía dưới nhựa để đặt chất chính và chất chữa bệnh vào trong thùng theo một tỷ lệ nhất định, và trộn đều để chuẩn bị nhựa dưới cùng. Quyết định mỗi liều tùy theo tình huống thực tế trên trang web và kiểm soát nghiêm ngặt thời gian sử dụng;

Dùng bàn chải để đều đặn phủ lớp nhựa dưới cùng trên bề mặt bê tông với độ dày không quá 0.4mm, và không có rò rỉ, dòng chảy, hay bong bóng không khí;

Các sợi cacbon nên được dán ngay sau khi ngón tay nhựa dưới cùng sạch

4 Phương pháp chế biến nhựa liên kết: dùng nhựa kết hợp của người cung cấp, và tỷ lệ là một vật liệu: chất B = 2: 1.

5 Dán sợi cacbon

Trước khi gắn sợi cacbon, cần phải tính toán kích cỡ của phạm vi dính, hình dạng bề mặt, môi trường xây dựng, thời gian xây dựng, nhân viên xây dựng, vân vân. theo cách đã định;

Cần phải trộn một lượng nhựa thích hợp để tránh quá nhiều thời gian. Sau khi chuẩn bị nhựa dẻo, ngay lập tức dùng bàn chải lăn. Số lượng lớp dưới là 500~600g/m;

Sau khi phủ nhựa, ngay lập tức dán sợi cacbon tiền cắt vào công trường xây dựng, và cạo nhẹ bằng cao su hoặc nhựa trong nhiều lần.

Sau khi kết nối, hãy dùng một con lăn để lăn qua lại theo hướng sợi cacbon nhiều lần để cho nhựa thấm và ép các bong bóng;

Sau 30 phút và trong vòng 3 giờ, hãy kiểm tra xem chất nhựa của lớp dưới có bão hòa hay không, rồi dùng một con lăn để lăn theo hướng sợi, rồi sơn theo tiêu chuẩn của lớp trên. Số lượng lớp trên là 300~400g/m.;

Khi nhiều máy khoan dán lại, lặp lại từng bước một, nhưng bề mặt sợi cacbon nên được chạm vào, và đợi 12 tiếng trước khi áp dụng sợi cacbon để dán lớp tiếp theo; bề mặt của lớp sợi cacbon cuối cùng nên được bao phủ đều với chất liên kết.

6 Thứ tự của việc dán các sợi cacbon theo yêu cầu thiết kế là:

Khi sợi cacbon kết nối với bề mặt chùm chồng lên nhau với sợi cacbon kết nối với bề mặt tấm ván, sợi cacbon dùng để tăng cường sức khỏe được dán đầu tiên, và rồi vải cacbon được dùng để tăng cường bề mặt chùm của cây thông được dán lại. Khi phần dưới của chùm tia được gia cố bằng sợi cacbon, chùm sáng đầu tiên được gia cố bằng sợi cacbon và sau đó vòng sợi được kết nối với nhau.

7 Mặt nạ bảo vệ: 1,3 độ dày bằng cối xay 25mm được dùng để bảo vệ sợi cacbon được dán trên bề mặt bảng. Để đảm bảo sự kết nối đáng tin cậy giữa hồ và lớp sợi cacbon, hãy rắc một lớp cát trung-coarse trước khi chất keo được chữa lành. Áp dụng lớp tiếp theo ngay sau khi khô, chẳng hạn hơn 60 phút

Đang kết thúc chú thích

Làm cho sợi carbon mạnh lên là một phương pháp trị liệu mới và công nghệ tăng cường đã xuất hiện trong những năm gần đây. Kỹ thuật này được đặc trưng bởi sức bền cao, trọng lượng nhẹ, bề ngoài bề ngoài rất mỏng, sức kháng cự co giật và sức kháng cự mệt mỏi, cũng như những đặc điểm về thể chất như cắt giảm dễ dàng, dễ che giấu, dễ thích nghi rộng rãi và thuận lợi trong việc xây dựng. Việc làm cho sợi carbon được tăng cường cho thấy hiệu ứng kỹ thuật tốt và lợi ích kinh tế, và triển vọng phát triển của nó rất rộng. Hiện nay nó là một trong những phương pháp bồi thường bằng crack lý tưởng.
