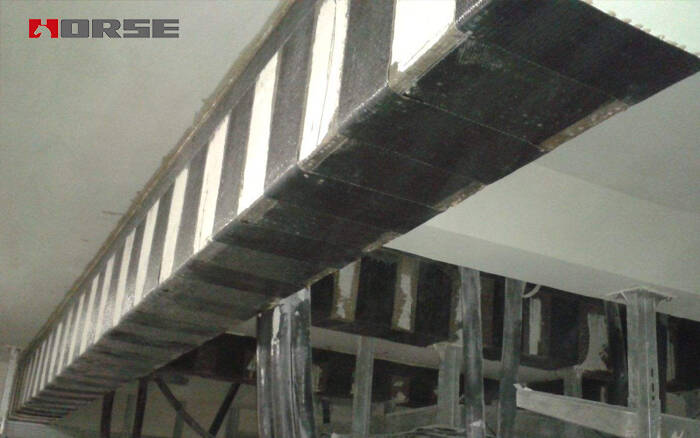

Làm vững mạnh các hạt đặc trưng cho chúa với các tờ CFRP

Hình thức tăng cường và hướng kéo cắt Tờ CFCName

Các tấm chắn chắn chắn cho việc tăng cường tia kéo bằng sợi cacbon để làm dây kéo. Các sợi cacbon hình L được nhận nuôi. Chủ yếu là các hình thức củng cố sau: đóng dán; dán hình chữ U; dán bên. Những đặc điểm của một số phương pháp củng cố được trình bày trong mục 1.

Đơn tiếp viện	Đóng dán	Dán hình chữ U	Dán bên
Tính năng tăng viện	Tờ CFCP đã đóng và dán dọc theo phần cắt chéo, và nên có đủ độ dài chồng chéo trên bề mặt áp lực.Lắp trên bề mặt áp suất là giảm thiểu sự biến dạng tương đối giữa sợi cacbon và bê tông dọc theo sợi tơ. Khi bề mặt áp suất không thể chồng lên nhau, nó cũng có thể chồng lên bề mặt căng thẳng.	Ba mặt của miếng dán hình u nên là sợi liên tục, thường là hai mặt và mặt căng. Khi điều này là không thể, nó cũng có thể là hai mặt và một bên áp lực.	Tờ CFRP chỉ được dán ở hai mặt (mặt nghe được) của thành phần.
Lợi thế	Ít khi neo vào thất bại, hiệu quả nhất, và có thể được dùng làm neo máy để làm sợi cacbon dẻo.	Khu vườn neo dưới hình chữ U tốt hơn, và nó không dễ bị bóc vỏ, và hiệu quả hơn. Nó có thể được dùng làm neo máy để uốn cong và làm bền cáp sợi cacbon.	Đó là điều dễ nhất để đạt được, và sợi cacbon có thể được tiết kiệm cho các thành phần đòi hỏi ít sự cải thiện về khả năng cắt lông.
Không thuận lợi	Bất khả thi hay khó khăn để đạt được.	Việc kết thúc tự do của sợi cacbon hình U có thể đòi hỏi phải có cơ khí neo.	Dựa trên việc bóc vỏ tổn thất, hiệu ứng không tốt bằng dán đóng và dán hình u.
Phụ	Để tránh bị căng thẳng ở các góc và gây tổn thương cho tờ CFRP, các góc của các thành phần nên được đánh bóng để xơ ra, và bán kính bề mặt bên ngoài của các nuông không quá 20mm. Đối với hình chữ U và bên que, đầu miễn phí của sợi cacbon nên được neo đúng cách nếu cần thiết

Chỉ thị tăng cường tờ CFCP

Có ba hướng liên kết cho sợi cacbon

1 chiều đa chiều: hướng sợi là vuông góc với trục của thành phần.

255 độ về hướng: hướng sợi và trục của thành phần hình thành một góc 45 độ.

3 độ 2 và 45 độ 135 độ: hướng sợi là 45 độ và 135 độ với trục của thành phần.

Những lợi thế và bất lợi của việc củng cố với các sợi chỉ khác nhau được trình bày trên bảng.

1 chiều đa chiều: hướng sợi là vuông góc với trục của thành phần.

Làm vững mạnh các hạt đặc trưng cho chúa với các tờ CFRP

thuận lợi: Có hiệu quả nhất cho cả hai lực kéo cắt

Bất lợi: không hiệu quả như việc điều khiển vết nứt chéo

255 độ về hướng: hướng sợi và trục của thành phần hình thành một góc 45 độ.

Làm vững mạnh các hạt đặc trưng cho chúa với các tờ CFRP

thuận lợi: đạo diễn để điều khiển vết nứt kéo

Bất lợi: không thể đạt được dán hình U và đóng dán với vải một chiều u

3 độ 2 và 45 độ 135 độ: hướng sợi là 45 độ và 135 độ với trục của thành phần.

Làm vững mạnh các hạt đặc trưng cho chúa với các tờ CFRP

thuận lợi: Hầu hết hiệu quả để kiểm soát vết nứt, hiệu quả cho lực kéo theo cả hai hướng

Bất lợi: Maxim DNA tiêu thụ

Comment

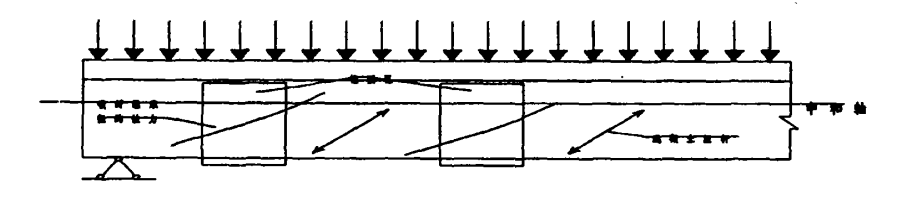

Như được thấy trong số 1, cơ chế sử dụng tờ CFCP để củng cố xà chống kéo chủ yếu là:

Làm vững mạnh các hạt đặc trưng cho chúa với các tờ CFRP

1 Tờ CFCP đóng vai trò như một bàn đạp phụ, mang lực căng.

2 bê tông giữa các vết nứt chéo tạo thành một thanh cột chéo.

3 Tờ CFCP được đặt trong vùng nén ở trên trục trung lập, hoặc một vòng được tạo ra bằng cách thêm neo, có hiệu quả chống lại kéo cắt.

Các nguyên tắc cơ bản của việc củng cố tờ CFC

Các sợi tơ của tờ CFCP nên được vuông góc với hướng trục của thành phần. Hình thức dán đóng nên được ưu tiên, và hình khối u dán nên được ưa thích hơn để cơ thể chùm. Khi tờ CFCP được sắp xếp theo dải, khoảng cách lưới không nên lớn hơn 0.7 nhân với khoảng cách lớn nhất của bàn đạp, và số dải nên là một lớp. Chiều cao của hình khối u gắn chặt và gắn vào bên phải là chiều cao của phần thành phần.
