Xem toàn cảnh dự án

Dự án này là một dự án nâng cấp và biến đổi của một máy phóng điện trong một nhà máy điện. Nhà máy điện nằm ở quận Giangjin, thành phố Chongqing. Nhiệt độ của pháo đài địa chấn là 6 độ. Nhóm địa chấn được thiết kế là nhóm đầu tiên, và nhóm thiết kế nền tảng là nhóm B.- Không có gì.000m có cùng bản vẽ đầu tiên của thiết bị điện cực, và độ cao tuyệt đối là năm 206.00m. Nền tảng của hệ thống cung cấp điện cực nguyên thủy là một đống nhàm chán, đường kính của cơ thể chồng là 600mm, lớp mang ở cuối đống là đá cát thời tiết vừa phải, và giá trị đặc trưng của khả năng mang theo một chồng duy nhất là 1400kN. Sức mạnh cụ thể của cột trụ điện gốc là C25. Nó được đề xuất để tăng chiều cao của các lò phản ứng điện nguyên thủy, và thêm 2 điện trường vào mặt sau của các ống phóng điện gốc, trọng lượng sẽ tăng và vị trí nạp sẽ được thay đổi.

Kiểm tra lại nền tảng của máy phóng điện gốc.Theo kết quả được kiểm tra lại, khả năng mang theo trục đứng của nền tảng 2 của PC3, PC17, PC18 và PC19 không đáp ứng các yêu cầu và cần được tăng cường.

Kế hoạch củng cố tổ chức

Vì nền móng nguyên thủy là nền tảng nhàm chán, nên nền móng cần được củng cố bằng một nền tảng mới. Vì ảnh hưởng của các tòa nhà hiện có (các cấu trúc), máy móc và thiết bị xếp chồng như áp suất tĩnh, búa và rung động không thể đi vào khu vực, và các nền tảng chồng chồng lên nhau trước không thể được xây dựng. Kết hợp với những đặc tính của lớp đất của dự án này, nước ngầm khá nghèo và điều kiện đào thủ công tốt hơn, vì vậy thiết kế sử dụng thủ công đào và đổ đống để củng cố nền móng ban đầu.

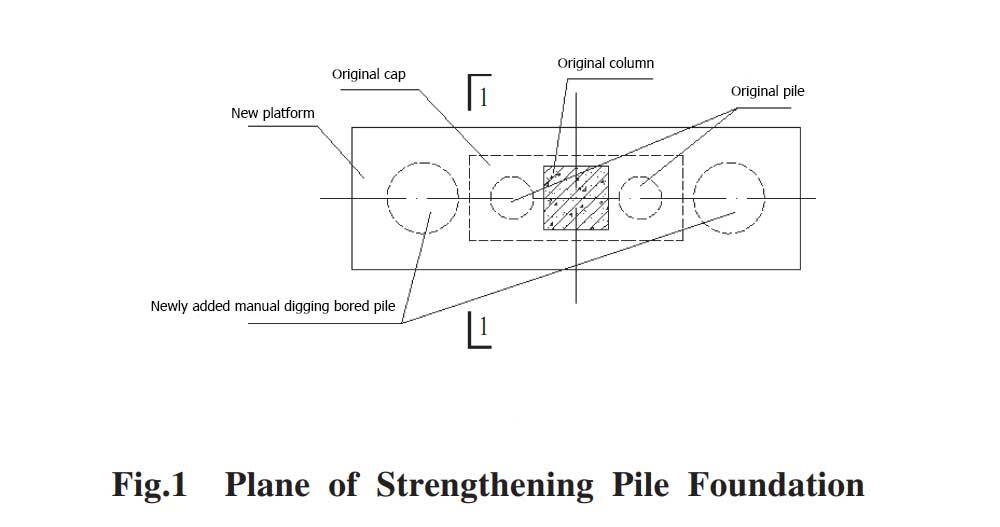

Phương pháp củng cố cụ thể là thêm một tài liệu hướng dẫn đào và điền vào chồng ở mỗi đầu của nền tảng đầu hai chồng ban đầu. Đường kính của đống đất đào bằng tay mới được lắp vào là 1000mm, và lớp đất hỗ trợ ở cuối đống là đá cát thời tiết.Theo kết quả tính toán, giá trị đặc trưng của khả năng mang theo dọc của một chồng là 1700kN. Phần bao quanh và phía trên của nền bê tông nguyên thủy sẽ được bao phủ bởi một nền bê tông mới được gia cố. Nền bê tông mới được gia cố sẽ kết nối hiệu quả các chồng nền mới với nền bê tông được gia cố gốc (xem Hình 1). Những người đào và đổ đống và nắp được làm từ bê tông với điểm cao của C30. Sự củng cố dài của nền tảng mới được thêm vào và bên ngoài bàn đạp là các thanh thép cấp cao cấp HRB400, và các bàn đạp trong là các thanh thép cấp cao HRB335.

Kết luận

Công trình cải tạo được sử dụng sau khi hoàn tất và được chấp nhận vào năm 2015, và cấu trúc này ở trong tình trạng tốt và đáp ứng những đòi hỏi cần thiết để sử dụng.

Với sự gia tăng sự gia tăng của việc củng cố các nhà cũ và việc cải tiến các xưởng, công nghệ trồng những thanh thép ngày càng được sử dụng trong sự kết nối của các khớp bê tông mới và cũ. Là một chỉ mục về khả năng chịu được gánh nặng quan trọng của phần, tính toán của nó là một xem xét quan trọng trong thiết kế. Vì các quy định trong nước hiện tại chưa đưa ra các quy định tương ứng, kết quả nghiên cứu và quy định tương ứng về ngoại giao có thể được đề cập đến khi thiết kế và tính toán. Hãy chọn một công thức lý thuyết thích hợp, thực hiện thiết kế thanh trồng dưới sự kiểm soát toàn diện về khả năng tính toán và các yêu cầu cấu trúc, và để lại một lề thích hợp để đảm bảo sự an toàn của cấu trúc.
