Trong những năm gần đây, một chế độ củng cố cây cầu bằng cách làm căng các tấm sợi cacbon trước thời kỳ căng đã xuất hiện, có thể cải thiện tính cứng nhắc tổng thể và khả năng chịu được trọng lượng của các phiến cầu. Với sự phát triển nhanh chóng của công nghệ sợi cacbon trước thời kỳ căng thẳng, có nhiều vấn đề hơn trong ứng dụng của nó. Liệu công nghệ sợi cacbon trước thời kỳ căng thẳng có thể thực sự đạt được hiệu ứng củng cố tốt hay không tùy thuộc vào hệ thống củng cố của nó có hoàn hảo và hợp lý hay không. Trong những năm gần đây, kỹ thuật gia cố sợi cacbon cho cầu cao tốc ngày càng được chú ý hơn, và các trường hợp ứng dụng trên khắp nước đã gia tăng từng năm. Điều này có ý nghĩa lớn lao đối với sự phát triển của công nghệ lắp ráp cầu.

Xem xét toàn bộ hệ thống neo căng thẳng

Hệ thống neo là một thuật ngữ chung cho hệ thống thành phần kết hợp một cách hữu cơ tấm sợi cacbon đã nạp sẵn với các vật thể củng cố, và là thiết bị quan trọng cho sự kết nối và sự truyền tải lực giữa các sợi cacbon và chùm bê tông được gia cố. Hiện nay, hệ thống neo trong ứng dụng kỹ thuật thường được chia làm hai phần: neo và dây neo. Cái neo là một thành phần được dùng để kẹp tấm sợi cacbon đã được căng; thiết bị neo là một thành phần giúp gắn neo vào các chùm bê tông được gia cố.

1.1 Quan sát những cái neo

Trong công trình làm căng sợi cacbon tăng cường, việc chọn neo (cơ cấu cuối của sợi cacbon) là rất quan trọng, điều này trực tiếp quyết định liệu tiền sản xuất bên ngoài có thể áp dụng thành công hay không. Dựa trên những đặc điểm của cái neo, nó phải có sức mạnh cao và có thể chịu đựng được căng thẳng căng thẳng của một cái móng lớn đủ đau. Đồng thời, nó có thể kẹp hiệu quả tấm vải cacbon để đảm bảo rằng sợi cacbon không xuất hiện để tách ra các vết thương. Hiện nay, trong các ứng dụng thiết kế thiết thực, các mũi neo bằng sợi cacbon thường được chia thành những neo và neo phóng ra theo phương pháp kẹp. Trong số đó, những neo neo mở ra chủ yếu gồm có neo, neo bằng phẳng và neo vẫy tay.

(1) Sóng neo.

Những cái neo sóng là hình ảnh điển hình của những cái neo đang siết chặt. Cái neo chủ yếu được xây bằng một tấm thép thấp hơn, một tấm thép trên và một chốt neo. Nguyên tắc là để kẹp một cách hiệu quả đĩa carbon thông qua ma sát (được tạo ra bởi lực ép do các bu lông) và lực dính (sự kết dính giữa các tấm carbon và các tấm thép ở trên và dưới). Vì thế, neo không tạo ra hiệu ứng tập trung của lực kéo xuyên qua, và có khả năng dễ dàng dùng các sợi cacbon với khả năng chống kéo kém. Ngoài ra, loại neo có nếp gấp này khéo léo thay đổi phần bên trong của những tấm thép cao và thấp hơn thành một kiểu sợi có nếp gấp, và đảm bảo rằng các miếng thép ở trên và dưới đều nhất quán. Mở rộng khu vực hoạt động của vải cacbon và tấm thép, và cải thiện hiệu ứng neo

(2) neo.

Cái neo chủ yếu được làm bằng những cái kẹp trên và dưới và những tấm neo. Nguyên tắc chủ yếu dựa trên công nghệ có liên quan trong việc giữ lại đoạn clip sau khi sợi thép được kéo dài. Đó là, với sự căng thẳng của tấm sợi cacbon, phần kẹp được thấm vào tấm neo tương ứng một cách hiệu quả, và cái neo tạo ra đủ áp lực tích cực để tạo ra ma sát tương ứng để nhận ra hiệu ứng neo. Nó đáng chú ý rằng neo sử dụng khéo léo cấu trúc hình dáng phân chia, để áp lực tích cực của kẹp theo chiều ngang dần dần tăng trong khi lực căng đang tăng lên, do đó cung cấp đủ ma sát chống lại tấm sợi cacbon. Ngoài ra, qua việc phân tích kỹ hơn về cái neo, loại neo này khá khác so với những cái neo khác trong việc xây dựng. Đó là loại neo này cần phải áp dụng một lực tăng cường nhất định trước khi hành động để đảm bảo hiệu quả kết hợp của các đoạn trên và dưới. Để đảm bảo rằng các hoạt động trồng cỏ theo sau sẽ tạo ra đủ ma sát trong khi tăng lực căng để chống lại sự trượt tương đối của sợi sợi cacbon.

(3) Phân tích so sánh.

Bằng cách so sánh hiệu suất neo, tính bền vững và sự khó khăn xây dựng của việc thả neo sóng siết và neo, hai neo chính thống có lợi thế riêng:

1) Về lực lượng, vẫy neo và neo neo có hiệu suất neo tốt;

2) Cả hai đều có khả năng chịu đựng tốt về mặt an toàn và bền vững;

3) Về phương diện cấu trúc và tiện nghi xây dựng, những cái neo sóng có nhiều lợi thế hơn, cấu trúc đơn giản, công trình xây dựng thuận lợi và thích hợp hơn để xây dựng nhanh chóng.

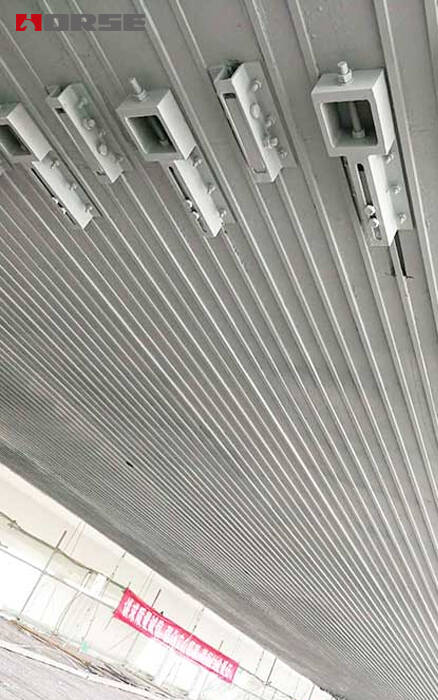

1.2 Thiết bị neo

Thiết bị neo là một thành phần có hiệu quả sửa được lớp sợi cacbon trên phần thử nghiệm được tăng cường, và nó chủ yếu truyền áp suất căng thẳng đến cầu được gia cố bằng cách đâm xuyên qua thiết bị neo. Đó là, thiết bị neo cần có đủ sức mạnh để chịu đựng lực căng lớn, và sự ổn định cấu trúc và sự an toàn cũng rất quan trọng.

Thực hành kỹ thuật dài hạn đã chứng minh rằng kích thước của sợi carbon căng thẳng bên ngoài đã neo thiết bị của chùm tia đĩa được cho phép giữ trong phạm vi nhỏ, chủ yếu là vì căng thẳng căng thẳng không lớn và không gian sàn nhà khá là hạn chế trong trường hợp này. Trong thực tế, kích thước cụ thể của thiết bị neo thường được kiểm tra theo kích thước của các dây leo. Về phương pháp cụ thể, một vài bu lông neo và một tấm thép ở dưới đáy có thể được trang bị, và xương sườn thép có thể được thiết kế giữa các thiết bị neo để làm tăng khả năng dẫn điện và đảm bảo sự truyền tải hiệu quả của lực căng.
