Để uốn cong, nén trục, và tăng cường áp lực, kết nối carbon bên ngoài, đĩa thép hoặc thép kết nối bên ngoài thường được sử dụng để tăng cường, và tăng cường kéo cắt hoặc gài neo củng cố thường được củng cố bởi các sợi cacbon hình chữ U kết nối bên ngoài hoặc các tấm thép hình chữ U.

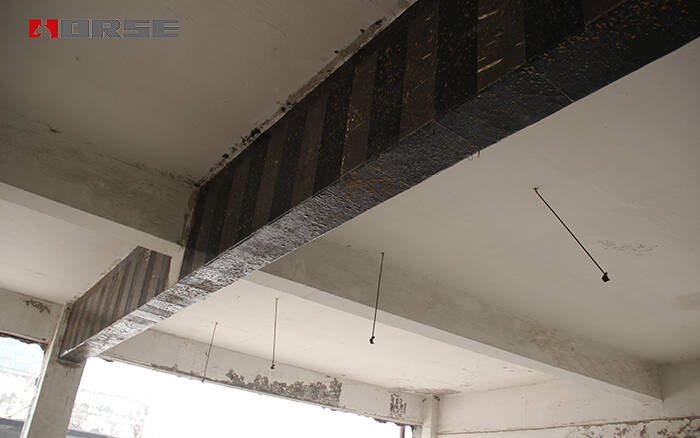

Được tăng cường với các bon bọc

Cần thiết thiết thiết thiết kế và xây dựng

a. Điểm mạnh cụ thể của thành phần không nên thấp hơn C15, và độ bền tích cực của trái phiếu với bề mặt bê tông không nên thấp hơn 1.5MPa

b. Không nên quá 40% để tránh thất bại khi cắt lông cừu trước khi cong cong.

c. Gia tăng chất liệu tổng hợp: bảng đã được tạo ra trước không nên vượt quá 2 lớp; sợi vải bao gồm không quá 4 lớp.

d. Không thích hợp cho việc củng cố các thành viên bê tông.

Phân tích chi tiết

a. Vấn đề là sự gắn bó và kéo dài thời gian. Để tăng cường độ cong của trục dưới cùng, khi độ dài của lớp phủ carbon không đủ, các hình dáng neo có thể được chấp nhận, chẳng hạn như kết thúc tăng cường hình chữ U. Đối với sự hỗ trợ của chùm dưới sự uốn cong và củng cố, khi độ dài mở rộng của dán không được thỏa mãn, neo cuối có thể được thực hiện dưới hình thức dải thép và bắn đinh.

b. Vấn đề của cuộc chạm trán giữa các bon dính và các tấm thép dính. Sự hỗ trợ của tia được tăng cường bằng sự uốn cong. Nếu dùng để tăng cường mặt bằng thép ở hướng khác, thì cần phải đặt miếng bọc carbon ở phía dưới và tấm thép ở phía trên.

c. Vấn đề phòng cháy. Vì nó được tăng cường nhờ kết dính các bon, các chất liệu của nó bao gồm chất kết dính và bọc các bon. Trong số đó, không nên dùng nhiệt độ môi trường của chất kết dính cao hơn 60 °C, vì vậy khi dùng phương pháp này để củng cố cấu trúc bê tông trong môi trường nhiệt độ cao, các biện pháp bảo vệ tương ứng nên được áp dụng. Thường là dùng hồ xi măng để chùi mặt hoặc sơn chống lửa.

Dán các bon hình vòng hình chữ U

Cần thiết thiết thiết thiết kế và xây dựng

a. Cấp độ cụ thể của thành phần không nên thấp hơn C15.

b. Độ rộng của vòng hình chữ U neo: vòng cuối không nhỏ hơn 2/3 chiều rộng của các bon bọc ở dưới cùng của trục, và không nên nhỏ hơn 150mm. Vòng giữa không nhỏ hơn 1/2 chiều rộng của các bon bọc dưới cùng của chùm tia, và không nên nhỏ hơn 100mm. Độ dày của vành đai hình chữ U không thể nhỏ hơn 1/2 độ dày của lớp sợi cacbon được gia cố.

c. Vòng hình chữ U chống tăng cường: phần trên của vòng hình chữ U nên được neo với vòng dài. Khi chiều cao của chùm tia h không dưới 600mm, một hạt bắp cải dài nên được thêm vào ở eo của trục.

d. Đối với xà, không ít hơn ba neo hình vòng U nên được sắp xếp đều trong chiều dài mở rộng, một trong đó nên được thiết lập ở cuối của chiều dài mở rộng.

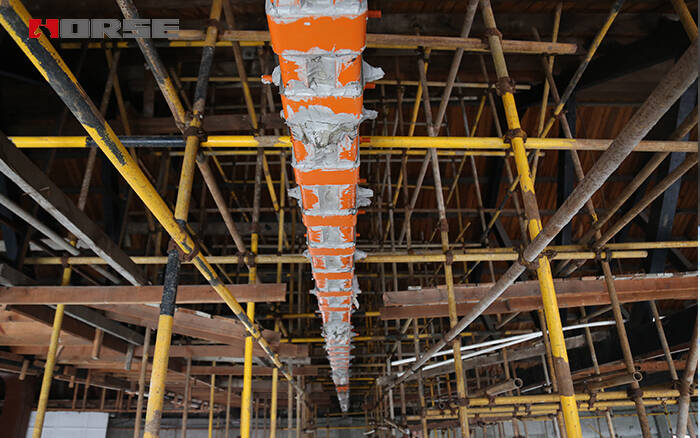

Dán tăng cường đĩa thép

Cần thiết thiết thiết thiết kế và xây dựng

a. Nó không thích hợp cho bê tông, bao gồm việc tăng cường các thành viên có tăng cường dài hơn 0. 2% ở một bên.

b. Không nên quá 40% để tránh thất bại khi cắt lông cừu trước khi cong cong.

c. Sắt thép gia cố không nên lớn hơn 100mm. Độ dày của lớp keo gắn tay không quá 5mm, và độ dày của lớp keo áp suất cơ học không quá 10mm.

d. Sự tăng cường của tấm thép không nên vượt quá 3 lớp và 2 lớp trong vùng căng và vùng nén, và tổng độ dày của tấm thép không vượt quá 10mm.

e. Nên đo lường để loại bỏ hoặc loại bỏ hầu hết các vật liệu sống trên cấu trúc.

Phân tích chi tiết

a. Khi diện tích bề mặt dưới của trục không đủ, tấm thép có thể được dán ngang nhau ở cả hai bên của trục, và nó nên được kiểm soát trong vòng 1 phần 4 chiều cao của chùm tia từ cạnh căng thẳng.

b. Khi những thanh xà và xà độc lập được gia cố, thì các tấm thép căng phải được mở rộng ra phía bên hông hay bên cột.

c. Khi bộ phận được gia cố có hơn một lớp đĩa thép, các vị trí cắt của hai lớp thép cạnh nhau nên được so le không quá 300mm, và một vòng hình chữ U nên được thêm vào tại vết cắt.

Dán vòng hình chữ U

Cần thiết thiết thiết thiết kế và xây dựng

a. Vòng hình chữ U nên được dán vuông góc với trục của thành phần, và không nên được dán hồ sơ.

b. Độ rộng của vòng hình chữ U, vòng cuối không nhỏ hơn 2/3 chiều rộng của tấm thép được tăng cường, và không nên nhỏ hơn 80mm; vòng giữa không thể nhỏ hơn 1/2 chiều rộng của tấm thép được gia cố, và không nên nhỏ hơn 40m. Độ dày của vòng hình chữ U không thể nhỏ hơn 1/2 độ dày của tấm thép ở dưới cùng của chùm tia, và không nên nhỏ hơn 4mm.

c. Khi chiều cao phần h của các chùm lớn hơn hoặc bằng 600mm, nó nên được xem là thêm vào một vòng thép dài ở eo của chùm.

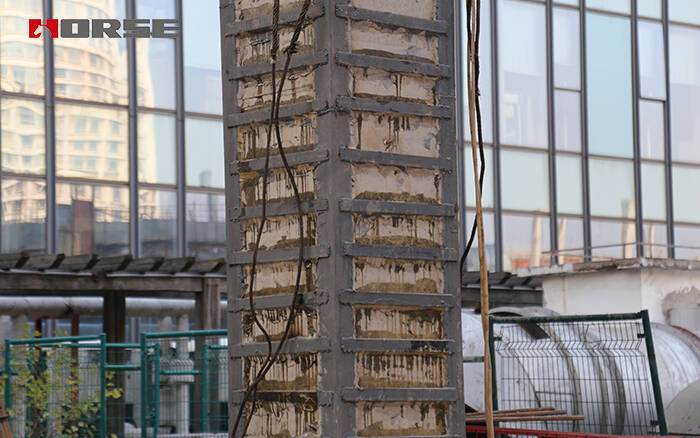

Tăng cường độ thép khu vực cung cấp

Cần thiết thiết thiết thiết kế và xây dựng

a. Độ dày của mặt thép không nên nhỏ hơn 5mm, và chiều dài cạnh của mặt thép không phải là nhỏ hơn 50mm.

b. Diện tích cắt chéo của bảng vá không nên nhỏ hơn 40mmx4mm, và khoảng cách không nên lớn hơn 20r (r là bán kính nhỏ nhất của một góc độ thép, và không nên lớn hơn 500mm.

Phân tích phần

a. Bởi vì phương pháp củng cố này đòi hỏi tất cả các vòng thép phẳng để đi qua các bảng gốc, phương pháp này sẽ làm hư hại nền nguyên thủy quá nhiều, vì vậy phương pháp củng cố này thường không được khuyến khích. Nếu phương pháp này là thực sự cần thiết, các thanh sắt có thể được sử dụng thay vì các vòng bằng thép phẳng để giảm thiểu thiệt hại trên sàn nhà gốc.

b. Việc tiêm keo vào phần thép được kết nối bên ngoài phải được thực hiện sau khi hàn phần thép. Độ dày của đường dán nằm giữa 3mm-5mm; các đường dán địa phương với chiều dài không quá 300mm và độ dày không quá 8mm. Ghi chú: nó không thể xuất hiện trong phạm vi 600mm ở cuối góc thép.
