Công nghệ sợi cacbon được căng thẳng củng cố là một công nghệ tăng cường cầu nối, ứng dụng kỹ thuật của nó không phổ biến, và phương pháp thiết kế hệ thống cho cầu bê tông điển hình thậm chí còn thiếu. Phần này sẽ nghiên cứu các phương pháp thiết kế các cây cầu nối bê tông với bốn hình thức cắt ngang: vỏ bọc rỗng, T-beam, kết hợp các hộp nhỏ thắt lưng, và dây đeo hộp. Nghiên cứu sâu đã được thực hiện trong ba khía cạnh: bố trí của sợi cacbon căng thẳng trong chiều ngang, bố trí của sợi cacbon đã được căng thẳng trong chiều dài, và thiết kế cấu trúc của các thiết bị neo.

1 Bảng gạch được thiết kế củng cố

Bảng màu rỗng là một trong những hình thức cắt chéo cây cầu thường dùng nhất, chủ yếu được sử dụng trong hệ thống chùm tia đơn giản. Những thanh bảng được hỗ trợ đơn giản được làm rỗng ở giữa để giảm trọng lượng cấu trúc, và vật liệu tương đối kinh tế, và nó phù hợp với sự lắp ráp trước hôn nhân. Ngoài việc gia cố xà bê tông bằng gạch rỗng bằng bê tông, người ta thường dùng xà cứng bằng gạch bê tông trước thời kỳ hiện tại. Mặc dù có nhiều phần đất rỗng ở giữa, độ dày của dải đá phía dưới là khoảng 10cm, tương đối mỏng. Trong quá trình củng cố sợi cacbon căng, dải sợi cacbon dày 5cm được căng ra thường được sử dụng, và chất căng không lớn lắm. Khi củng cố sợi cacbon trước đó, thiết kế chủ yếu được thực hiện từ các khía cạnh của hướng cầu xuyên ngang, hướng đi của cầu dài và cấu trúc của thiết bị neo.

(1) Thiết kế cầu nằm ngang

Chiều rộng của cây cầu mạ rỗng thường là 1m-1.5m, và chiều cao của cây thông thường dưới 5mm. Bởi vì cầu dây buộc bị yếu hơn cầu thắt dây, nên dây căng khá thấp. Khi sắp xếp cầu ngang, thường thì từ 1 đến 2 hệ thống neo được sắp xếp ở phần dưới cùng, và chiều rộng của dải sợi cacbon trước đó là 5cm.Name

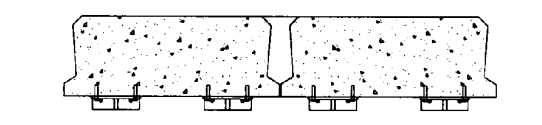

Các dải cacbon có đường viền chéo cầu vượt

Những bu lông neo được khoan và thả neo ở đáy tấm đá rỗng, và các thiết bị thả neo được cài đặt. Các vị trí cụ thể và kích thước chi tiết cần được kiểm tra và thông qua.

(2) Thiết kế cầu dài

Khi thiết kế cầu dài hướng của bộ thắt lưng rỗng, thì sự căng thẳng và đầu neo nên ở gần vị trí hỗ trợ nhất có thể, nhưng đồng thời, không gian xây dựng cần được cân nhắc, và sự hỗ trợ không nên quá gần. Vì hệ thống neo được sắp xếp sát nhau, nên sự căng thẳng phải được đặt ở cùng một bên.Name

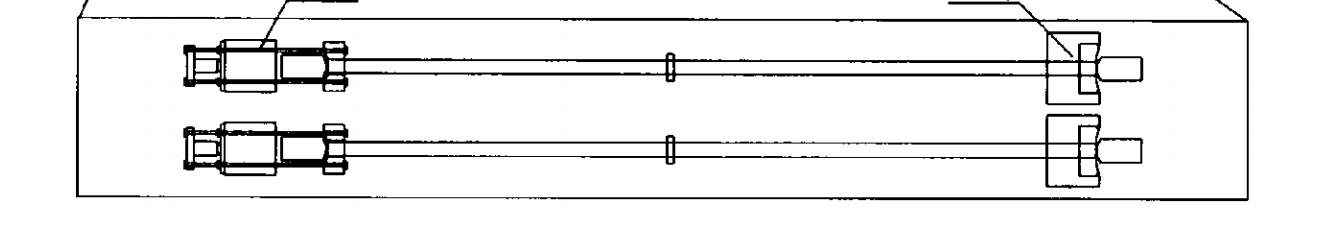

Thiết kế cầu Longitudinal cho dải carbon có đường kẻ Grder-Pre stress

Như được thấy trong hình trên, 1.4mm dày, 5cm rộng, L+0.55m sợi cacbon dài được sử dụng trong chu vi của cầu, và chiều dài là 0.5m được xem xét (L là khoảng cách giữa đầu và đầu neo). Mỗi thanh xà được sắp xếp một cách dài với các dải sợi cacbon dọc theo dải sóng ở phía dưới, và 1-2 dải được sắp xếp theo chiều ngang. Đầu neo và đầu neo nên được sắp xếp để căng thẳng bên cạnh nhau, đầu neo ở cách trung tâm của sự hỗ trợ, và kết thúc căng thẳng là 2m cách trung tâm hỗ trợ.

Thiết kế tăng cường ánh sáng 2

Hiện nay, phẫu thuật cắt ngang hình chữ T là loại thông dụng nhất của việc lắp ráp các tia xương sườn cho các xà chính trong nước tôi.T-beam có đặc điểm riêng.Dải cánh có thể được sử dụng làm bảng điều khiển của cây cầu cũng như đường nén chính. Đối với cấu trúc trước khi căng thẳng, phần căng thẳng được thiết kế thành hình dạng rộng hơn Horseshoe, giúp cho sự sắp xếp của các sợi thép bị căng thẳng và căng thẳng trước khi nén thép. Đồng thời, T-beam rất đơn giản về ngoại hình và tiện lợi để sản xuất. Nó được nối với nhau bởi những chùm xà ngang, và sự chính trực cũng rất tốt. Bởi vì diện tích Horse của tia T là giới hạn, trong quá trình tăng cường sợi cacbon căng, thường là 5cm so với sợi carbon đã được căng ra, và chất căng sẽ không lớn lắm. Khi củng cố sợi cacbon trước đó, thiết kế chủ yếu được thực hiện từ các khía cạnh của hướng cầu xuyên ngang, hướng đi của cầu dài và cấu trúc của thiết bị neo.

(1) Thiết kế cầu chéo

Do diện tích giới hạn của T-beam Horseshoe, trong việc thiết kế cây cầu thánh giá, một hệ thống neo thường được sắp xếp ở dưới cùng của web.Do chiều rộng nhỏ của web, một thiết bị neo hình chữ U có thể được sử dụng trong thiết kế. Khi áp suất lớn, hai hệ thống neo có thể được thêm vào dưới mạng T-beam. Những lỗ khoan có thể được khoan để đặt chốt neo mạnh hoặc khoan qua mạng để kéo thanh neo, như được thấy trong hình. Đối với những con T-beam đã được căng thẳng, bạn phải tránh chạm vào những con cá hồi trong quá trình khoan.

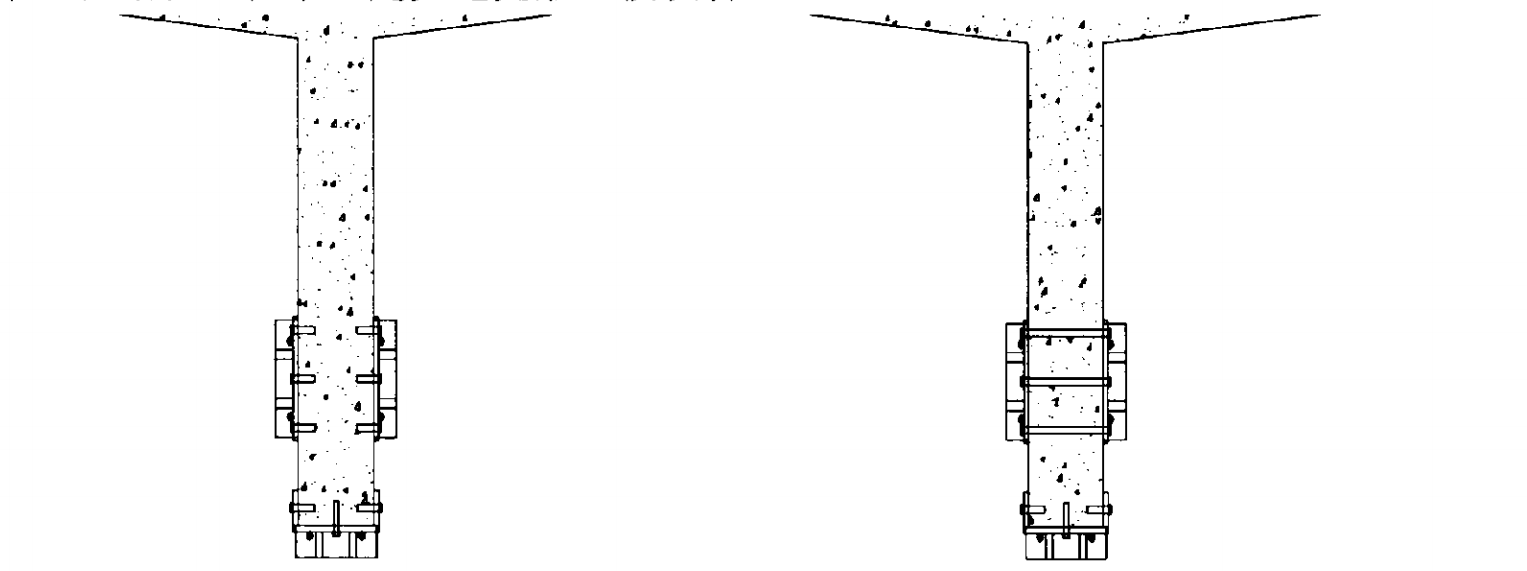

Thiết kế chéo cầu T-beam - dải cacbon căng thẳng

(2) Thiết kế cầu dài

Khi thiết kế chiều dài của T-beam, sự căng thẳng và cái neo nên ở gần vị trí hỗ trợ nhất có thể, nhưng đồng thời, không gian xây dựng cần được cân nhắc, và nó không nên quá gần với sự hỗ trợ. Hệ thống thả neo có sự sắp đặt lệch lạc, và sự căng thẳng phải được đặt cách một khoảng cách nào đó.Name

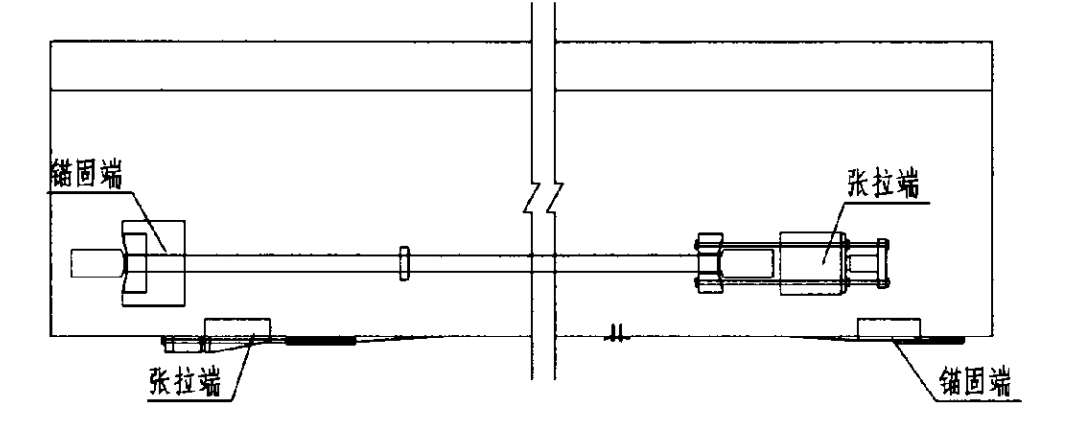

T beam longitudinal bridge thiết kế - dải carbon căng thẳng

Như được thấy trong hình trên, 1.4mm dày, 5cm rộng, và dải cacbon L+mm được dùng trong khoảng cách của cầu, xem xét độ dài hoạt động của lm (L là khoảng cách giữa đầu căng và đầu neo). Mỗi T-beam được sắp xếp với các dải sợi cacbon dọc theo chiều dài của Horseshoe, với một ở rìa dưới và hai ở cả hai bên của mạng lưới. Nên sắp xếp để neo neo và chấm dứt căng thẳng một cách lệch lạc để bảo đảm việc xây cất không ảnh hưởng đến nhau. Đầu neo cách trung tâm của sự hỗ trợ của Im, và kết thúc căng thẳng cách trung tâm 2m.

3 Thiết kế tăng lực của bộ thắt hộp nhỏ kết hợp

Chiếc hộp nhỏ này được kết hợp với nhau là một loại cầu có sẵn, tiện lợi và nhanh chóng để xây dựng, và đã được sử dụng nhiều hơn ở đất nước tôi trong những năm gần đây. Mỗi bộ thắt dây nhỏ được kết hợp thông qua các phần được đúc và thường được sử dụng trong việc xây dựng các cầu nối đơn giản được hỗ trợ. Loại kết hợp này kết hợp với cấu trúc hộp nhỏ lắp ráp thường được dùng cho những cây cầu với vận tốc hơn 20m, nói chung là những cây cầu bê tông đã được làm căng. Khi củng cố sợi cacbon trước đó, thiết kế chủ yếu được thực hiện từ các khía cạnh của hướng cầu xuyên ngang, hướng đi của cầu dài và cấu trúc của thiết bị neo.

(1) Thiết kế cầu chéo

Độ dày của dải dưới cùng của bộ thắt lưng hộp nhỏ tổng hợp thường lớn hơn 18cm. Trong trường hợp xác định độ căng, một tấm vải cacbon dày 5cm được dùng. Một mảnh nhỏ của dây nịt hộp thường được sắp xếp với 2 đến 3 hệ thống neo theo chiều ngang. Cái neo được neo ở đáy hộp nhỏ thắt lưng để khoan và thả bu lông neo. Hãy cố gắng xác định vị trí của thiết bị neo trên phần độ dày của dải dưới, và tránh chạm vào ống dẫn bị hỏng trong quá trình khoan.Name

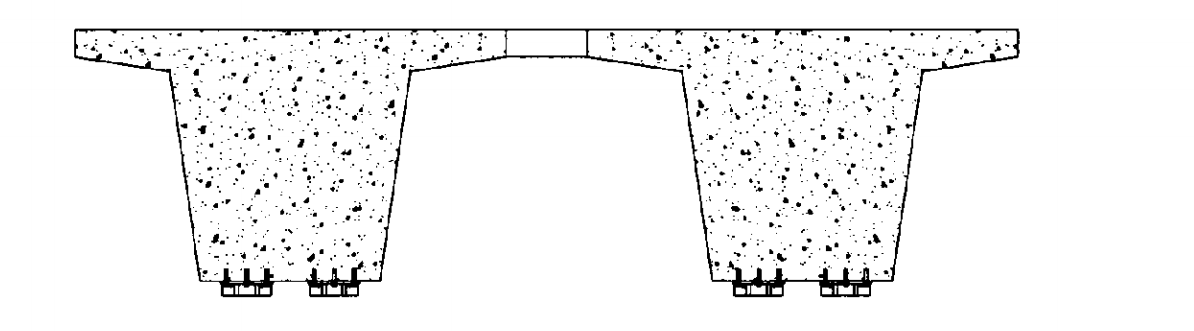

Thiết kế cầu nối giữa Hộp nhỏ kết hợp - dải carbon căng thẳng

(2) Thiết kế cầu dài

Khi thiết kế hướng cây cầu dài của dây thắt lưng hộp nhỏ kết hợp, đầu căng và đầu neo nên gần nhất có thể với vị trí của hỗ trợ, và thiết bị neo nên được định vị càng xa càng tốt trong phần dày của dải bên dưới. Nhưng cùng lúc đó, chúng ta nên xem xét nhu cầu xây cất, và không nên quá gần sự hỗ trợ. Hệ thống thả neo có sự sắp đặt lệch lạc, và sự căng thẳng phải được đặt cách một khoảng cách nào đó.Name

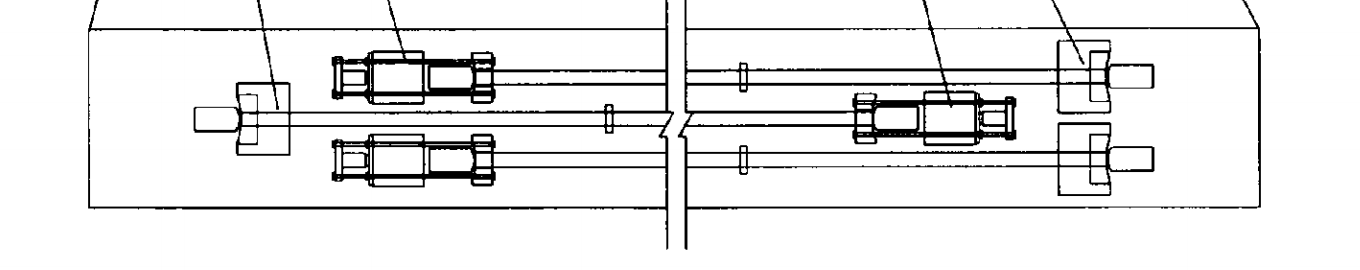

Thiết kế cầu Longitudinal của hộp nhỏ Gider - dải carbon căng thẳng

Như được thấy trong hình trên, 1.4mm dày, 5cm rộng, dải sợi cacbon L + 2m được sử dụng trong khoảng cách của cầu, tính độ dài hoạt động của lm (L là khoảng cách giữa đầu căng thẳng và đầu neo). Mỗi hộp nhỏ được sắp xếp với 2 đến 3 dải sợi cacbon ở chiều dài của dải ở phía dưới. Khi sắp xếp ba dải sợi cacbon, đầu neo và đầu mối căng thẳng nên được sắp xếp để chắc chắn rằng công trình xây cất không ảnh hưởng đến nhau. Điểm neo cách trung tâm 1m, và điểm căng ở cuối cách trung tâm 2m.

Phương pháp thiết kế cầu bê tông - dải carbon căng thẳng (2)
