1. Điều trị bề mặt dưới, cắt và cắt sẵn

1) Điều trị bề mặt dưới

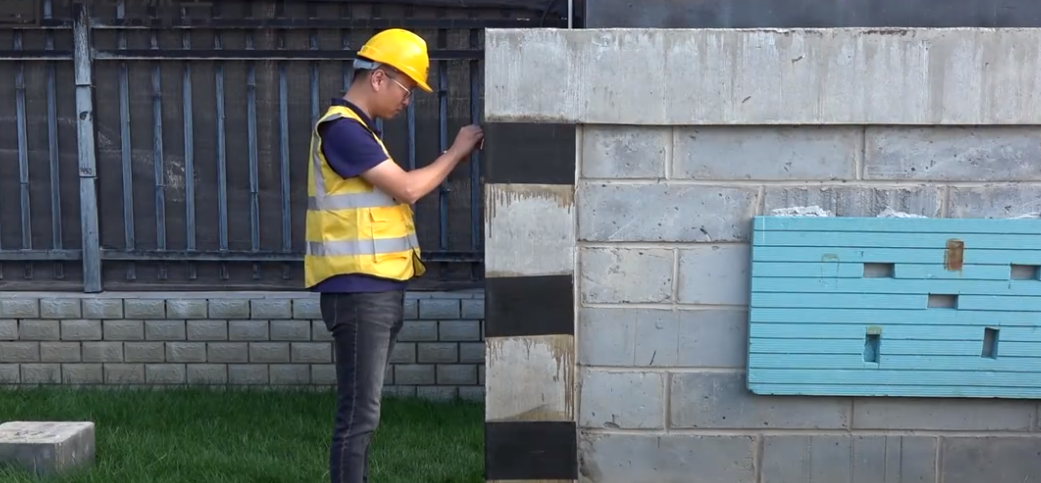

Lau sạch bề mặt điểm kiểm tra trước và giữ cho nó khô

2) Cắt đường may sẵn

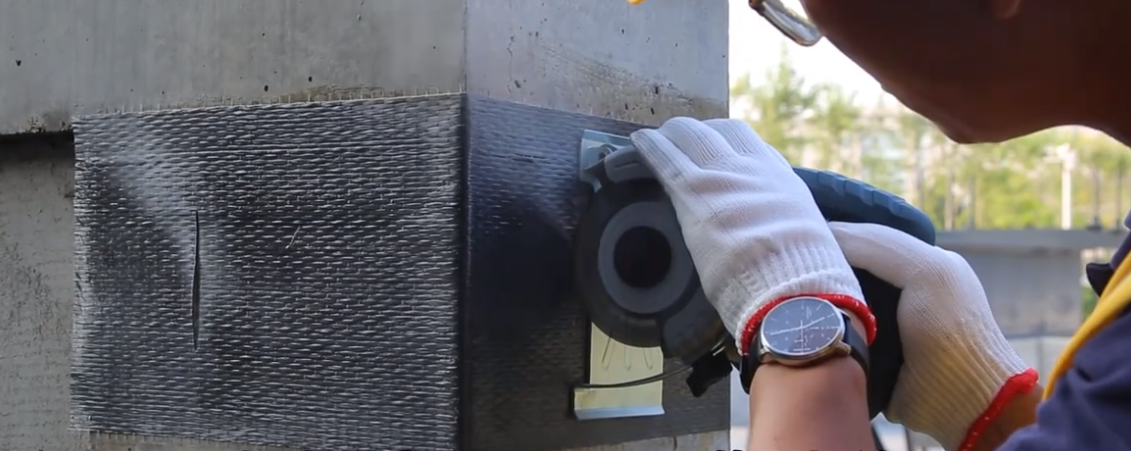

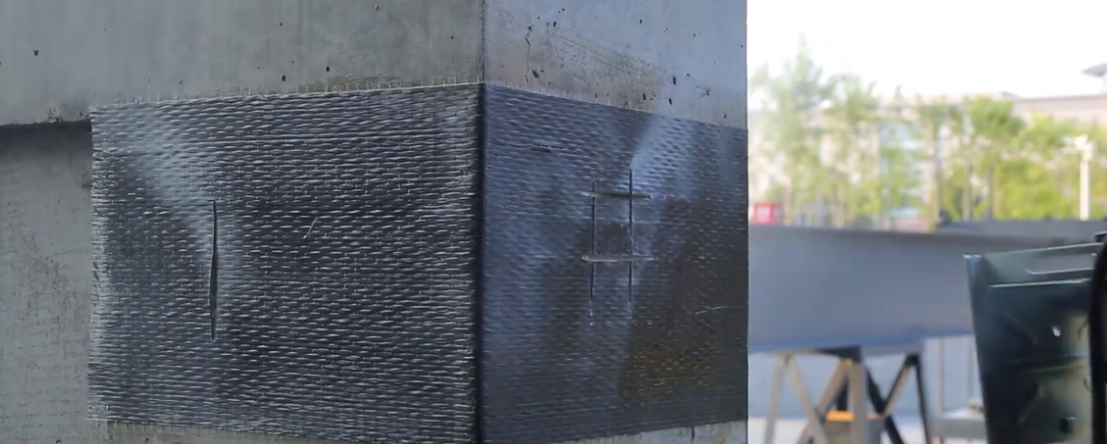

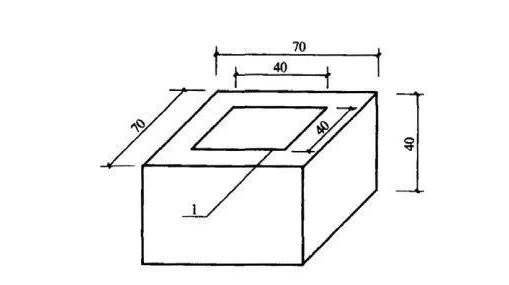

Sử dụng phấn để vẽ một khung hình vuông một khối thử nghiệm với chiều dài 40mm, và sử dụng một tay kỹ sư cưa để cắt một đường may tiền cắt với độ sâu 10-15mm dọc theo khung và một đường chỉ rộng 2mm. Vị trí của khối thử nghiệm nên nằm ở trung tâm của điểm thử nghiệm.Theo máy cắt đã chọn, đường may trước khi cắt cũng có thể được cắt thành một vòng tròn 50m. Sau khi cắt đường may, bề mặt của mảnh thử nghiệm nên được làm sạch.

2. Tổ hợp cổng chuẩn ở vị trí thử ra và khối kiểm tra

1) Dán khối thép chuẩn

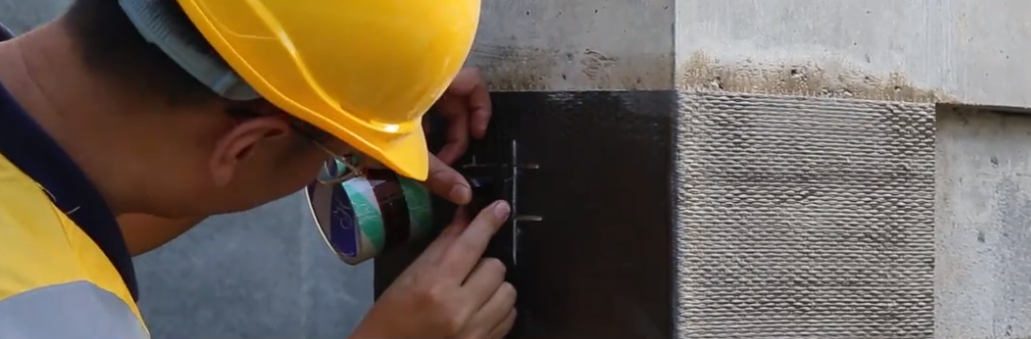

Nên dùng chất kết dính nhanh và mạnh nhất để làm đồng nhất trên bề mặt của khối tiêu chuẩn và khối thử nghiệm. Khi chắp vá, không nên có các đường may bị hỏng, và nó nên được sửa bằng băng theo thời gian, và không nên có xáo trộn trong suốt 7 ngày chữa bệnh bằng keo. Sự căng thẳng của sợi keo được lấy mẫu nên lớn hơn sức căng tích cực của sợi cacbon kết hợp với nhau.

Khối kiểm tra được kết nối với thời gian đã xác định và kiểm tra sẽ bắt đầu.

3. Sức mạnh kết nối sợi cacbon sẵn sàng để thử nghiệm

1) Kiểm tra lực kéo mạnh

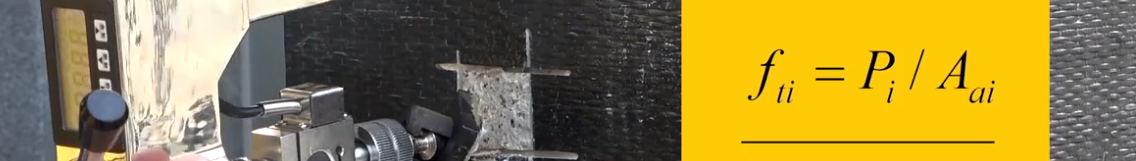

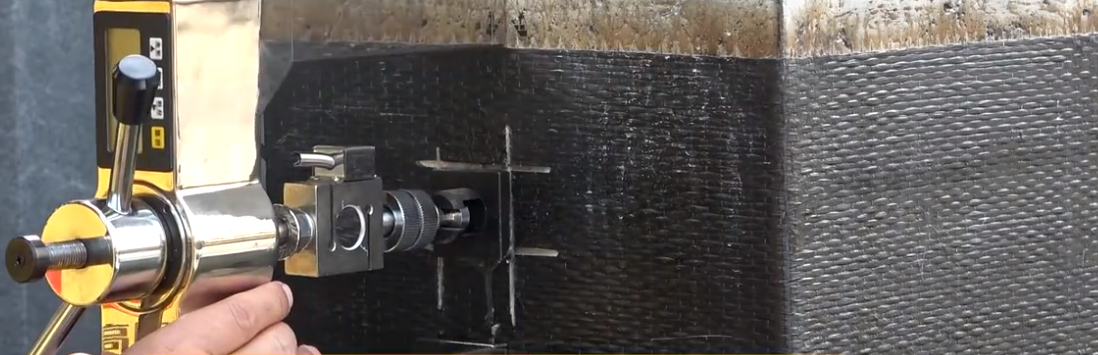

Cài đặt thiết bị dò tìm. Sửa cái cần điều khiển căng trên khối tiêu chuẩn và xoay tay cầm để sửa chữa cơ thể. Bật và đặt lại giá trị bằng 0. Xoay tay cầm với tốc độ 3mm/min và tiếp tục điều áp. Tốc độ liên tục là 1500-2000n/min. Tăng lực trong phạm vi 11 !5 phút cho đến khi mẫu vật bị hư hại. Ghi lại giá trị tải thất bại của mẫu và quan sát chế độ thất bại.

Sức mạnh của sợi carbon có thể được tính bằng cách sử dụng giá trị tải thất bại và diện tích của mẫu vật.

F, tích cực căng thẳng kết nối, Mpa

P, giá trị tải khi mẫu bị hỏng, N

A, diện tích bề mặt liên kết của các tiêu chuẩn khối thép, mm²

4. Mẫu của sự hủy diệt

1) Sự suy giảm liên kết: nó nên được chia ra thành sự suy yếu nghiêm trọng của nền cụ thể và sự cố nghiêm trọng của các vật liệu liên kết, như được thấy trong hình dưới đây;

2) Sự liên kết thất bại (bị thất bại trong việc liên lạc): nó nên được chia thành sự thất bại giao diện giữa lớp keo và lớp keo và mặt dưới và sự thất bại giao diện giữa lớp keo và chất sợi hoặc tấm thép;

3) Lỗi hỗn hợp: có hai chế độ thất bại xuất hiện trên bề mặt liên kết.

Năm. Sự phán xét về tính chất bình thường của hình thức hủy diệt sẽ đáp ứng các đòi hỏi sau:

1) Khi hình thức thất bại là sự thất bại liên kết của nền tảng bê tông, hoặc mặc dù có hai chế độ thất bại, vùng bị hỏng hóc liên kết của các tài khoản bê tông cơ bản cho hơn 85% diện tích bề mặt liên kết. Tất cả đều có thể bị xem là tổn thương bình thường.

2) Khi hình thức thất bại liên kết bị hư hỏng, sự cố kết nối của lớp keo dính, hoặc sự thất bại lẫn lộn nơi mà diện tích nền tảng của bê tông cơ bản bị suy giảm ít hơn 85%, nó sẽ bị xem là thất bại bất thường.
