Trong dự án củng cố thực tế về việc trồng thêm thanh sắt, hàn lại sau khi trồng củng cố lại là một hiện tượng rất phổ biến. Thực tế, trong GB50367-13 " Trung tâm Thiết kế để tái thiết kế các công thức nghiên cứu và trích; sự kết hợp của việc trồng trọt đã được quy định rõ ràng:

Có thể thấy từ tiêu chuẩn quốc gia rằng, trên nguyên tắc, không nên hàn lại độ cao sau khi trồng lại. Sau đó, sau khi hàn lại độ cao, nó sẽ có tác động gì đến việc trồng lại?

Ảnh hưởng của nhiệt độ cao hàn gắn trên thanh trồng

Nhiệt độ cao được tạo ra từ hàn sẽ khiến thanh thép bị trượt đi, dẫn đến mất sức mạnh.Theo một số cuộc thử nghiệm lớn, có thể chứng minh rằng các tờ giấy nhỏ trong việc trồng cây có liên quan đến các yếu tố sau đây:

1. Độ sâu neo: Độ sâu neo tăng có thể làm giảm tờ rơi cuối cùng của thanh trở lại;

2. Vị trí hàn: vị trí hàn gần hơn là vị trí colloid, càng nhỏ giọt của các thanh trồng;

3. Đường kính thanh thép: Đường kính của thanh trở càng lớn, độ dài của thanh trượt dưới nhiệt độ cao được hàn lại.

Nó có ảnh hưởng đến việc trồng những thanh sắt sau khi hàn không? Một tổ chức chuyên nghiệp đã thực hiện một loạt các thí nghiệm so sánh:

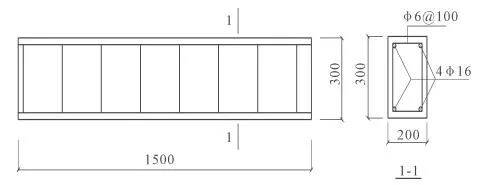

Thử nghiệm kéo ra của các thanh trồng bị ảnh hưởng bởi nhiệt độ hàn được thực hiện trên các xà bê tông. Có 3 chùm thử nghiệm và củng cố lại, sức mạnh của thiết kế bê tông là C30, và sức nén trung bình là 38.5N/mm2. Đường kính của thanh sắt đã được cấy vào là 12 và thi thể 18mm và 22mm. Kết quả thử nghiệm của chất liệu thanh thép: thanh sắt 12 cung cấp sức mạnh 401N/mm2, tối đa là 574.7N/mm2 kéo dài 24 4%; 016 thanh thép cung cấp sức mạnh 355N/mm2 tối thượng là 548. Tỉ lệ 7/mm2 kéo dài. 3%. Các tham số thiết kế của thử nghiệm kéo ra bao gồm chiều dài (7D, 10D và 15D) và vị trí hàn (khoảng cách từ điểm hàn tới lớp xi măng là 0mm, 100mm và 200 mm).

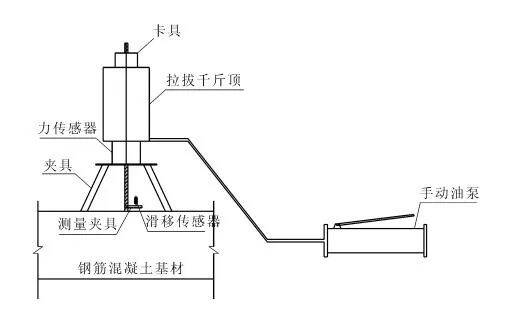

Trong cuộc thử nghiệm, con chip thủy lực được sử dụng để áp dụng lực kéo cho thanh thép cấy ghép, và bộ cảm biến trụ ZDY-300kN và bộ nạp JCQ-301 được dùng để đo lực kéo. Trong bài kiểm tra, các thanh sắt được nạp theo từng giai đoạn. Mức nạp là 10kN cho mỗi giai đoạn, và dữ liệu sơ bộ tương đối của các thanh thép được đo bởi các chỉ số quay số YHD30 tại thời điểm này.

Ở giai đoạn đầu tiên của quá tải, lực căng trên thanh thép và độ dời của rễ thép có mối quan hệ tuyến tính, và kết dính cấu ở trong phạm vi độ đàn hồi vào thời điểm này. Khi tải tiếp tục gia tăng, các vết nứt dọc và dọc xuất hiện trong bê tông xung quanh thanh thép, và hình thức nứt liên quan đến đường kính của thanh thép và độ sâu neo.

Với chiều dài neo càng dài, khả năng sinh sản tối hậu của những thanh gỗ càng tăng. Sự gia tăng độ sâu neo có lợi ích cho việc nâng cao khả năng chịu đựng tối hậu của thanh trồng. Ngoài ra, sự quyết tâm của việc hàn lại đóng vai trò quyết định trong khả năng mang thai tối hậu. Vị trí hàn càng gần với bề mặt của lớp dính kết cấu, thì hiệu ứng hàn nhiệt độ càng rõ rệt trên kết cấu kết dính, và khả năng mang cao nhất càng thấp.

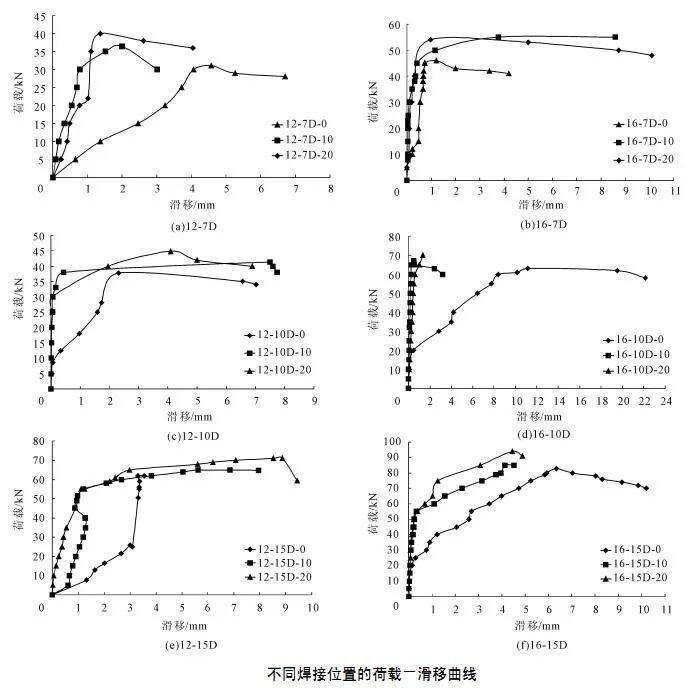

Mối quan hệ đường cong kéo lực đẩy (P-s)

Các đường cong P-s của cùng một loại thanh thép, cùng chiều dài neo, và các vị trí hàn khác nhau được đo từ bài kiểm tra. Kết luận sau đây có thể được rút ra từ phân tích của đường cong P-s. Trước khi các vết nứt bê tông, đường cong là một mối quan hệ tuyến tính, và trượt của thanh thép là nhỏ, cho thấy một sự cứng lớn. Tại thời điểm này, độ dốc của đường thẳng là nghịch đảo tỷ lệ với khoảng cách của vị trí hàn, và vị trí hàn của thanh thép có một tác động đáng kể lên lực kéo. Khi các vết nứt bê tông, đường cong P của hầu hết các thành phần biến đổi, và độ dốc của đường cong trở nên nhỏ hơn. Sau khi các vết nứt bê tông và trước khi các thanh trở lên, đường cong vẫn gần như tuyến tính, nhưng độ dốc của đường cong rất khác biệt so với trước khi bị nứt.

Các thanh trồng ra và đạt đến trọng tải cuối cùng, hoặc lớp dính kết cấu bị hư hại và đạt đến khả năng mang cao nhất. Độ dốc của đường cong này giảm mạnh, đường trượt tăng mạnh, và đường trượt vẫn ổn định hoặc tăng lên trong phạm vi nhất định, và có một lực dính tốt. Khi vị trí hàn cách lớp keo 0mm, lớp keo rõ ràng bị ảnh hưởng bởi nhiệt độ, trang giấy tương đối lớn, và khả năng mang cao nhất giảm đi rất nhiều. Khi các vị trí hàn là 100mm và 200mm, khả năng mang và trượt của thanh trồng không khác nhau nhiều, và đường cong vẽ lực đẩy là tương đối gần.

So sánh trang thả của thanh trồng

Tờ giấy nhỏ của thanh trồng là một chỉ thị quan trọng của hiệu suất neo của thanh trồng. Giữ một lượng nhỏ sơ suất là điều kiện cơ bản để neo tốt, và đó cũng là một dấu hiệu để đánh giá sự thất bại của quầy bar.

Ảnh hưởng của độ sâu neo neo: Độ sâu neo ngày càng sâu làm giảm sự trượt cuối cùng tại cùng một vị trí được hàn. Dưới tác dụng của việc hàn nhiệt độ, đặc biệt là hàn gần, độ sâu neo không thể làm giảm sự trượt ban đầu. Nhờ sự điều khiển nhiệt độ của thanh thép, nhiệt độ hàn có ảnh hưởng đáng kể đến hiệu suất của phần trên của lớp keo được củng cố, điều này hiển nhiên hơn trong việc tăng cường bộ phận trồng với độ sâu tương đối lớn.

Ảnh hưởng của các vị trí hàn khác nhau trên đường cong P-s: càng gần với lớp kết dính cấu, độ dốc ban đầu của đường cong P-s càng nhỏ, thì kết nối càng cứng, trọng tải cuối cùng càng nhỏ, và càng lớn. Nhờ tác động của việc hàn nhiệt độ ở phần trên của lớp keo kết dính, độ dài neo làm giảm đi hiệu quả của việc hàn nhiệt độ vào hiệu suất của các thanh trồng. Khoảng cách từ vị trí hàn đến bề mặt lớp dính kết cấu là dưới 100mm, và độ dài của neo không rõ ràng ảnh hưởng đến sự tăng của lớp băng.

Ảnh hưởng của đường kính thanh thép: Đường kính thanh thép càng lớn, đường trượt càng thấp khi nhiệt độ hàn tương tự bị ảnh hưởng, và tốc độ giảm của trọng tải cuối cùng tăng. Khi đường kính của thanh thép tăng, độ dốc đầu tiên của đường cong P-s tăng, đó là, liên kết ban đầu cứng tăng với tăng đường kính của thanh thép.

Qua sự phân tích trên, chúng ta có thể rút ra những kết luận chính sau:

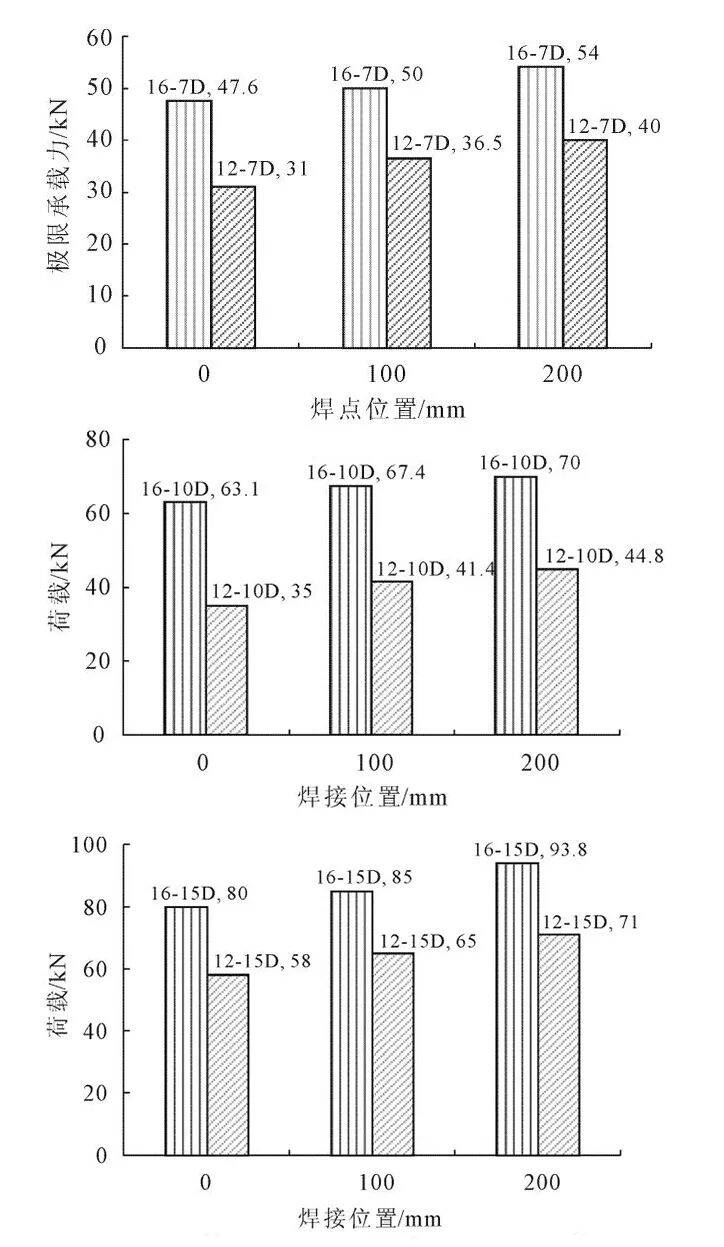

(l) Qua bài kiểm tra kéo ra, ba chiều dài neo (7D10D và 15D, D là đường kính của thanh thép) được dùng cho hai thanh thép (Gy12 và vội), tại ba vị trí hàn khác nhau. Khoảng cách từ điểm thả cung là 0mm, 100mm và 200mm. Kết quả cho thấy khi khoảng cách giữa vị trí hàn là 0mm, sơ suất lớn và khả năng sinh sản cao nhất sẽ bị ảnh hưởng rất lớn. Với sự gia tăng của độ dài neo, việc trượt của thanh trồng dần dần giảm; khi vị trí hàn lớn hơn 100 mm, nhiệt độ hàn có ảnh hưởng đáng kể đến việc trượt đầu tiên, nhưng có ít ảnh hưởng đến khả năng mang cuối cùng và trượt. Khi khoảng cách giữa vị trí hàn là 200mm, ảnh hưởng của việc hàn nhiệt độ vào thanh trồng không rõ ràng.

(2) Đề nghị xây dựng: Độ dài neo quá nhỏ ảnh hưởng trực tiếp đến khả năng sinh sản tối hậu và làm tăng độ lệch của thanh trồng.Do đó, độ sâu của thanh trồng phải đáp ứng các đòi hỏi của thiết kế. Gia tăng đúng mức độ sâu của neo có lợi ích cho việc cải thiện khả năng sinh sản tối hậu của thanh trồng. Tuy nhiên, để ngăn ngừa sự gia tăng của trang bìa đầu tiên, cần phải có khoảng cách giữa việc hàn và lớp xà ngang bằng 200mm hoặc đo độ mát thích hợp.

Làm thế nào để ngăn ngừa và cải thiện?

1. Tăng độ sâu neo đúng mức. Các cuộc thử nghiệm cho thấy một sự gia tăng thích hợp trong độ sâu neo không những có thể cải thiện khả năng chịu đựng tối hậu của thanh trồng mà còn làm giảm độ cong của thanh trồng.

2. Tăng khoảng cách từ điểm hàn lên đến lớp dính của thanh gia cố. Tăng khoảng cách từ điểm hàn tới độ vá của lá cây, lớp keo dính trực tiếp làm giảm ảnh hưởng của nhiệt độ cao hàn gắn trên thanh trồng.

3. Trong trường hợp không nên dùng những phương pháp nêu trên, thì có thể dùng chất keo đã qua quá trình hàn nhiệt độ cao.
