Tiến trình gia cố sợi carbon và phương pháp xây dựng

Name

Quá trình củng cố sợi cacbon gần giống như sau: điều trị bề mặt bê tông, phủ đất với nhựa, lớp nhựa, chất lỏng, lớp vải sợi cacbon dán, bảo trì, sơn, tăng cường dự án chấp nhận.

Phương pháp xây dựng

1 bê tông điều trị bề mặt

Trước khi cấu trúc sợi cacbon được gia cố, bề mặt bê tông phải được xử lý để loại bỏ một phần của vật chất, để cấu trúc sợi cacbon kết nối có thể chịu được lượng tải tối thiểu. Việc chuẩn bị sơ hở nhận xét những điểm sau:

1) Những vết nứt nhỏ. Nếu chiều rộng của vết nứt bê tông nhỏ hơn 0.2mm, bề mặt phải được bôi trơn và niêm phong bằng nhựa epoxy. Nếu các mảnh bê tông là lớn hơn 0.2mm, vết nứt phải được lấp đầy bằng nhựa epoxy.

2) Dọn dẹp những phần bị hư hại và không đầy đủ của bề mặt bê tông để giữ bề mặt bê tông phẳng.

3) Kiểm tra xem các thanh thép bên ngoài cấu trúc bê tông có bị mòn không. Nếu có ăn mòn, xử lý nó ngay lập tức.

4) Sửa chữa những phần bị hư hại của các thành phần đã được làm sạch, đục, đục và rò rỉ, và sửa chữa bằng cối xay epoxy để giữ bề mặt của các thành phần phẳng.

5) Các phần cong trên bề mặt của cấu trúc bê tông nên được gỡ bỏ và làm mịn. Đối với các phần góc, sử dụng cối xay để xay vào các góc tròn, và bán kính của các góc tròn phải lớn hơn 30mm.

6) Sau khi sửa chữa và làm mịn bề mặt bê tông, cho bụi bay ra khỏi bề mặt bằng máy sấy tóc, và rửa mặt bằng nước và rượu để giữ cho mặt đất khô.

2 lớp nhựa nguyên tố

Trước tiên, hãy cấu hình mực vẽ, và sau đó ngay cả dùng bàn chải sơn trượt trên mặt bê tông, rồi đợi sơn nhựa khô trước khi đi đến bước kế tiếp của công trình xây dựng. Sau khi lấy nhựa từ đáy và khô đi, một số bề mặt sẽ có vẻ phồng lên, nên được làm mịn bằng giấy lót.

3 Mức

Sử dụng hợp chất leveling để san bằng, sửa chữa các bộ phận kết hợp của bề mặt bê tông với hợp chất, và điền vào những nơi có sự khác biệt lớn như các khớp làm việc hình thành với hợp chất bằng phẳng. Kế đến, các góc của vật liệu bê tông được điều trị, và các góc được sửa chữa bằng một hợp chất bằng phẳng hình cung với bán kính không quá 10mm, và các hợp chất san bằng có thể được chữa lành và khô trước khi tiến tới bước kế tiếp của việc xây dựng. Thời gian chữa bệnh cho hợp chất này được xác định tùy theo nhiệt độ của môi trường xây dựng, nói chung lớn hơn 3h.

4 Dây đang tan chảy

Chất nhựa thụ thai là mối liên kết chính của toàn bộ bê tông gia cố, và vật liệu then chốt kết nối giữa chất nguyên tố và sợi cacbon. Bằng cách thụ thai lớp nhựa, tấm vải cacbon được dán trên bề mặt bê tông, và sau khi lăn, chất nhựa dính sẽ thấm vào sợi cacbon để tạo thành một khối để chống lại các lực bên ngoài. Chất nhựa dính phải có khả năng hấp thụ tốt và có tác dụng để đảm bảo rằng chất sợi cacbon và cấu trúc bê tông được kết hợp với nhau thành một cấu trúc đầy căng thẳng, để đạt được mục đích củng cố.

5 Dán vải cacbon

Cắt vải cacbon theo kích cỡ của thiết kế cấu trúc. Nói chung, chiều dài của lớp sợi cacbon trong vòng 3m, ngoại trừ những trường hợp đặc biệt. Kế đến, theo tỉ lệ của việc cấu hình, chất chính của nhựa và chất chữa lành được cân, và chúng được kích thích ngay sau khi được đặt vào một cái thùng. Độ dài của lớp sợi cacbon theo chiều dài của tấm vải phải hơn 10cm, cần phải thêm nhựa vào khớp đùi, và không cần phải đạp vào chiều rộng của vật liệu. Trước khi sửa chữa, chất nhựa epoxy phải được sơn đồng đều với một con lăn. Khi vá lại, bảo đảm mật độ giữa các vật liệu, và không còn không khí giữa sợi vải và nhựa. Khi vá lại, người ta có thể dùng một công cụ đặc biệt để lăn trên tờ vải nhiều lần dọc theo sợi tơ để nhựa có thể xuyên qua sợi và loại bỏ các bong bóng không khí. Nhắc lại những bước trên khi dán nhiều lớp. Sau khi dán, bạn phải đợi chất sợi cacbon khô trước khi đi đến lớp sợi cacbon kế tiếp. Bề mặt của lớp sợi cacbon ở ngoài cùng nên được bao bọc đều với một lớp chất dính để ngăn lớp chất gia cố khỏi bị hư hại.

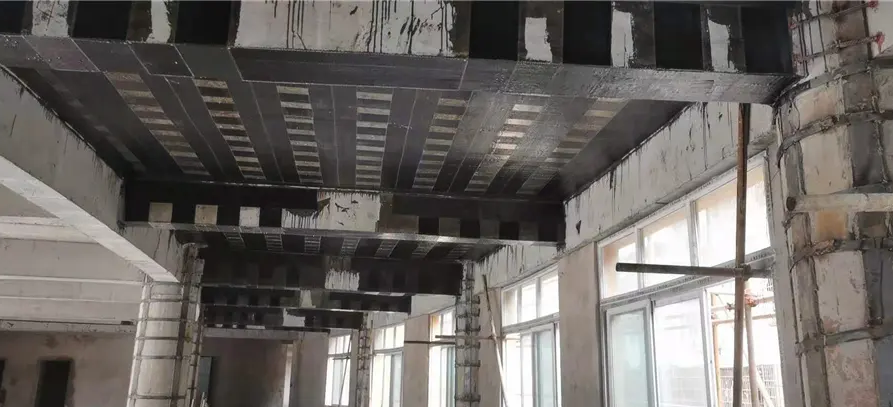

Các vật liệu sợi carbon có lợi thế như mô-đun co giãn cao, sức căng cao và sức kháng viêm. Nó được sử dụng trong các cấu trúc gia cố bê tông, tiện lợi cho việc xây dựng, có thể thích nghi với việc sửa chữa các cấu trúc khác nhau, và những vết nứt bê tông, và cải thiện khả năng chống động đất và sự chống đỡ kéo của bê tông mà không làm tăng trọng lượng của cấu trúc bê tông.
