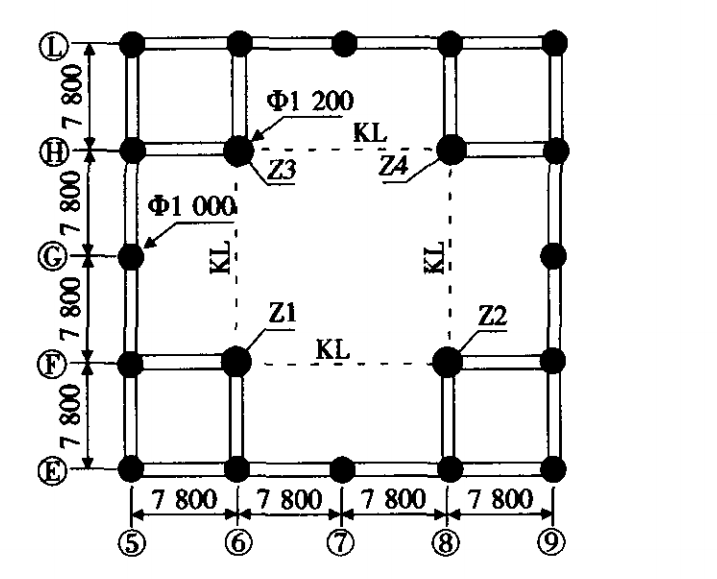

Một tòa nhà phức tạp, với tầng 1 dưới lòng đất và 10 tầng trên mặt đất, là một cấu trúc bê tông được lắp đặt cẩn thận. Như được thấy trong số 1, một khu vực khoảng 730m được dành riêng cho thiết kế ban đầu + 10.Cao 100m (tức là ở tầng 3. Những lỗ hổng nơi thang cuốn cần được lắp đặt. Bây giờ nó được sử dụng cho các mục đích khác, và nó là cần thiết để thêm một trục bê tông cứng rắn KL, và lấp đầy các lỗ hình dạng tốt trong con số với các xà bê tông được gia cố.

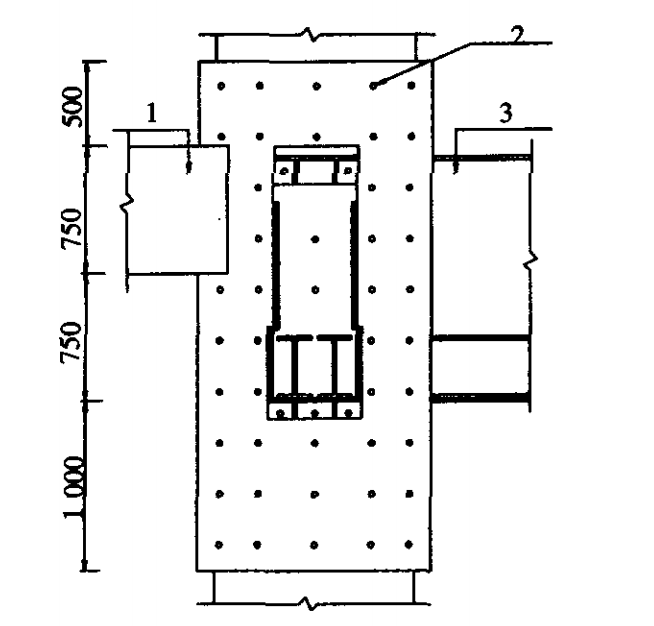

Sơ đồ hình nút được gia cố bằng thép kết nối

Kế hoạch cho việc neo và kết nối các tấm thép trên các cột zl-z4 là: 3000mm (500m trên +9.97m trên và 2.500mm dưới) dọc theo chiều cao cột được bọc bởi 20mm dày Q235 đĩa thép. Sắp xếp bốn hướng của chùm tia, và đặt bốn cặp bu lông. Phần còn lại được gắn trên cột với 16 bu lông nổ @ 300 hình mận, và keo dán được đổ vào khoảng trống giữa tấm thép và cột. Lớp thép và cột được đặt chung thành một bộ phận để tạo thành một lớp vỏ thép hỗ trợ để mang lực được truyền đi bởi chùm khung.

Công nghệ xây dựng

1) Độ cao bề mặt của cột bê tông bằng phẳng, và chải lông lá bằng một cái bàn chải dây. Chuẩn bị đĩa thép và hình thành.

2) Xác định vị trí của các thanh thép của cột bê tông được gia cố bằng máy dò thanh thép, vẽ tọa độ dài và abscisa trên tấm thép và cột bê tông, và đánh dấu vị trí cô đơn của tất cả các bu lông.

3) Xây dựng. Trong quá trình khoan, cần phải thẳng và chính xác, và đường kính lỗ lớn hơn 2mm so với đường kính của bu lông.

4) Loại bỏ rỉ sét ra khỏi đĩa thép cong và làm sạch bề mặt bên trong bằng xylen. Nó được gắn vào cột theo yêu cầu thiết kế và gắn với các bu lông đối diện. Khoảng cách giữa tấm thép và cột bê tông nên được kiểm soát vào khoảng 20mm.

5) Hãy chôn những tia nổ vào xi măng theo yêu cầu về độ sâu của thiết kế, thêm những cái vòi ga và máy rửa dây đàn hồi, gắn các bu lông, và hàn chặt tất cả các hạt.

6) Tuy nhiên, chúng ta có thể gắn 3 tấm thép cong được gắn trên cột bê tông, và hàn các góc theo yêu cầu thiết kế để tạo ra sự hỗ trợ của vỏ thép. Những thanh I-beam và rebar được hàn lại để tạo ra sự tăng cường căng thẳng kéo dài của chùm bê tông mới cứng lại. Xét toàn bộ khu vực bọc thép cong mông dọc, hàn bằng phẳng đến 70m, chiều rộng đường may là 25 ~ 35nmm, chiều cao là 25mm.

7) Thổi bay bụi nổi giữa tấm thép và cột bê tông bằng không khí nén, và rửa bằng nước ép cao. Sau khi thấy nước trong chảy ra từ dưới, đóng nắp trên và dưới tấm thép có xi măng epoxy, để lại một lỗ thông ở phía trên, và dán một cái vòi keo vào ba hướng ở giữa tấm thép.

8) Sau khi vòi keo được hàn chặt, hãy thử áp suất bằng cách thông gió. Khi áp suất đạt 0.2~0.4MPa, ấn keo epoxy vào vòi keo. Khi keo xuất hiện trong lỗ thông, bịt các lỗ thông bằng xi măng epoxy. Sử dụng áp suất thấp hơn để duy trì keo hơn 10min và sau đó ngăn chặn keo.Theo điều kiện chữa bệnh bằng keo epoxy, sau 1 ngày đổ đầy keo, thổi nhiệt độ vào đĩa thép bằng máy thổi khí nóng, và dùng bộ điều khiển nhiệt độ để kiểm soát nhiệt độ bề mặt của tấm thép là khoảng 60 ° C, và thời gian điều trị nhiệt độ là 6 giờ. Sau khi đổ keo, người ta nghiêm cấm không được đập, di chuyển và hàn lại tấm thép và các bộ phận kết nối của nó, để tránh ảnh hưởng tai hại đến việc chữa lành và dán keo epoxy. Sau khi đổ keo 3d, hãy lấy một cái búa nhỏ đập nhẹ vào đĩa thép. Dựa trên âm thanh, vùng liên kết là lớn hơn 90%.

9) Các điểm hoạt động của các lớp thép bọc và áp lực kết dính các xi măng và xà bê tông với đường kính 1000 cối xay giống như các bước trên.

Thử và thử

1) Thực hiện thử nghiệm không phá hủy trên phẳng dọc của tấm thép bọc cylinrid với đường kính 1200mm, cũng như tất cả các mối hàn khác và hàn của I-beam trong khung mới được thêm vào. Các dây đan thép được kết nối các phần của các cột và xà khác được kiểm tra, và kết quả thử nghiệm là các mối hàn đạt điểm B.

2) Sau khi toàn bộ dự án xây dựng được đổ bê tông và đạt đến 100% sức mạnh, người thiết kế sẽ chọn một chùm tia khung, và kiểm tra tải được thực hiện trên cấu trúc bằng phương pháp xếp chồng. Kết quả cho thấy sự lệch hướng của các chùm và biến dạng của các hỗ trợ ở cả hai đầu đáp ứng các yêu cầu thiết kế.

Lần này, cột bê tông được bọc bằng thép để tạo thành Corbel, phần lớn của trục khung được hỗ trợ là 15600mm, và diện tích chịu được trọng lượng của các dải khung là hơn 180 mét vuông, đó là dung tích lớn nhất trong số các vỏ thép được gia cố ở Wuhan.
